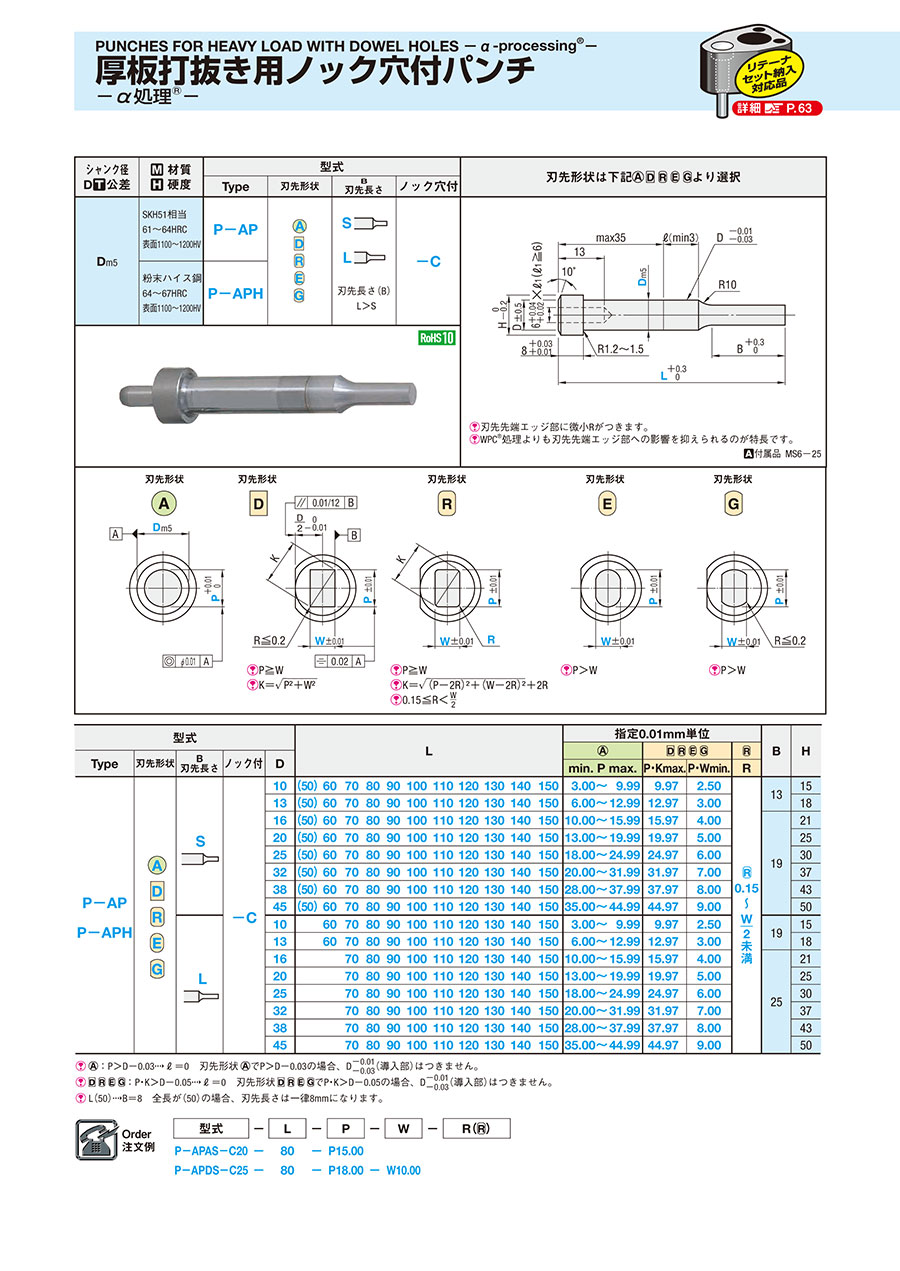

厚板打ち抜き用ノック穴付パンチ　-α処理®-

外形図・製品仕様

[ ! ]WPC®処理よりも刃先先端エッジ部の微小Rを抑えられるのが特長です。

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝ [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

規格表

型式					L											指定0.01mm単位						B	H
Type	刃先形状	刃先長さ	ノック穴付	D												min.	P	max.	P・Kmax.	P・Wmin	R
P-AP P-APH			-C	10	（50）	60	70	80	90	100	110	120	130	140	150	3.00	～	9.99	9.97	2.50	0.15〜W2未満 のみ	13	15
				13	（50）	60	70	80	90	100	110	120	130	140	150	6.00	～	12.99	12.97	3.00			18
				16	（50）	60	70	80	90	100	110	120	130	140	150	10.00	～	15.99	15.97	4.00		19	21
				20	（50）	60	70	80	90	100	110	120	130	140	150	13.00	～	19.99	19.97	5.00			25
				25	（50）	60	70	80	90	100	110	120	130	140	150	18.00	～	24.99	24.97	6.00			30
				32	（50）	60	70	80	90	100	110	120	130	140	150	20.00	～	31.99	31.97	7.00			37
				38	（50）	60	70	80	90	100	110	120	130	140	150	28.00	～	37.99	37.97	8.00			43
				45	（50）	60	70	80	90	100	110	120	130	140	150	35.00	～	44.99	44.97	9.00			50
				10		60	70	80	90	100	110	120	130	140	150	3.00	～	9.99	9.97	2.50		19	15
				13		60	70	80	90	100	110	120	130	140	150	6.00	～	12.99	12.97	3.00			18
				16			70	80	90	100	110	120	130	140	150	10.00	～	15.99	15.97	4.00		25	21
				20			70	80	90	100	110	120	130	140	150	13.00	～	19.99	19.97	5.00			25
				25			70	80	90	100	110	120	130	140	150	18.00	～	24.99	24.97	6.00			30
				32			70	80	90	100	110	120	130	140	150	20.00	～	31.99	31.97	7.00			37
				38			70	80	90	100	110	120	130	140	150	28.00	～	37.99	37.97	8.00			43
				45			70	80	90	100	110	120	130	140	150	35.00	～	44.99	44.97	9.00			50

[ ! ]：P＞D-0.03→l=0 刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K＞D-0.05→l=0 刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L（50）→B=8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

型式	-	L	-	P	-	W	-	R（）
P-SPAS-C25	-	100	-	P18.05

出荷日

• φD10～25

5

日目出荷

• φD10～25
• φD32～45

6

日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。納期詳細はWOSにてご確認ください。

追加工

型式	-	L（LC）	-	P（PC）	-	W（WC）	-	R（）	-	（BC・HC・TC…etc.）
P-SPAS-C10	-	LC95	-	P18.05					-	BC30

追加工		記号	刃先形状
刃先		PC WC	刃先寸法変更 PC ≧ Pmin 2 指定0.01mm単位 (PKC併用の場合 0.001mm単位指定可) P(PC) Bmax 1.500～1.999 2.000～3.999 4.000～5.999 6.000～ 20 35 45 60	刃先寸法変更 PC ≧ P・Wmin WC 2 指定0.01mm単位   P(PC)・W(WC) Bmax  1.25～1.49   1.50～1.99   2.00～3.49   3.50～4.99   5.00～ 8  13  19  25  30
		BC	刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ 35mm以上必要です。 [ ! ]PC・WC追加工の記載内 の表にご注意ください	刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ 40mm以上必要です。 [ ! ]PC・WC追加工の記載内 の表にご注意ください
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2 [ NG ]PCC・GC併用不可	―
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2 [ NG ]PRC・GC併用不可	―
		PKC	刃先公差変更 P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)	刃先公差変更 P・W±0.01 ⇒ ＋0.01 0
		GC	20°≦GC＜90° 指定1°単位 刃先長さB≧f＋2 f＝P/2×tan(90°－GC°) 三角関数の真数表 >>こちら [ NG ]LKC・LKZ・PRC・PCC併用 不可	―
全長		LC	全長変更 35＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが35mm 以下の場合、刃先長さは 全長－35mmになります。	全長変更 40＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが40mm 以下の場合、刃先長さは 全長－40mmになります。
			(LKC・LKZ併用の場合 0.01mm単位指定可)
		LKC	全長公差 変  更   L ＋0.3 0 ⇒ ＋0.05 0
			(LC併用の場合、L寸法0.01mm単位指定可)
		LKZ	全長公差 変  更   L ＋0.3 0 ⇒ ＋0.01 0
			(LC併用の場合、L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可
		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位
			[ NG ]KC・WKC併用不可		[ NG ]KC・WKC併用不可
		NKC	―		廻り止め無し [ NG ]リテーナセット納入品 適用不可
シャンク部		TPC	ノックピン変更 付属するMS6－25をMSTP6－25(タップ付タイプ)に変更します。
		UC	ウレタンストリッパ(USN)取付加工 Code U L 適応するUSN UC40 37 L≧80 USN40 UC50 47 L≧90 USN50 [ ! ]P・Kmax＝D－1.1　　[ ! ]詳細>>こちら [ ! ]L≧80、L≧90に適用 [ ! ]D10～32に適用
		NDC	導入部 無 し	ℓ≧3 ⇒ ℓ＝0 [ NG ]リテーナセット納入品適用不可
刃先シャー角		1F	―		[ NG ]LKC・LKZ併用不可 [ NG ] 形状のQ寸法指定不可
		2F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LKZ併用不可
		3F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LKZ併用不可
		4F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LKZ併用不可
		5F	[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません。 [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可 [ NG ]PKC併用不可		[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません。 [ NG ]LKC・LKZ併用不可 [ NG ]PKC併用不可
		6F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LKZ併用不可
		7F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		―

刃先シャー角追加工の詳細は>>こちら

使用例

■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

[ ! ]GC追加工欄に記載の三角関数の真数表はこちら。>>P.1771
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入
[ ! ]UC追加工の詳細はこちら。>>P.61
[ ! ]刃先シャー角追加工の詳細はこちら。>>P.62
