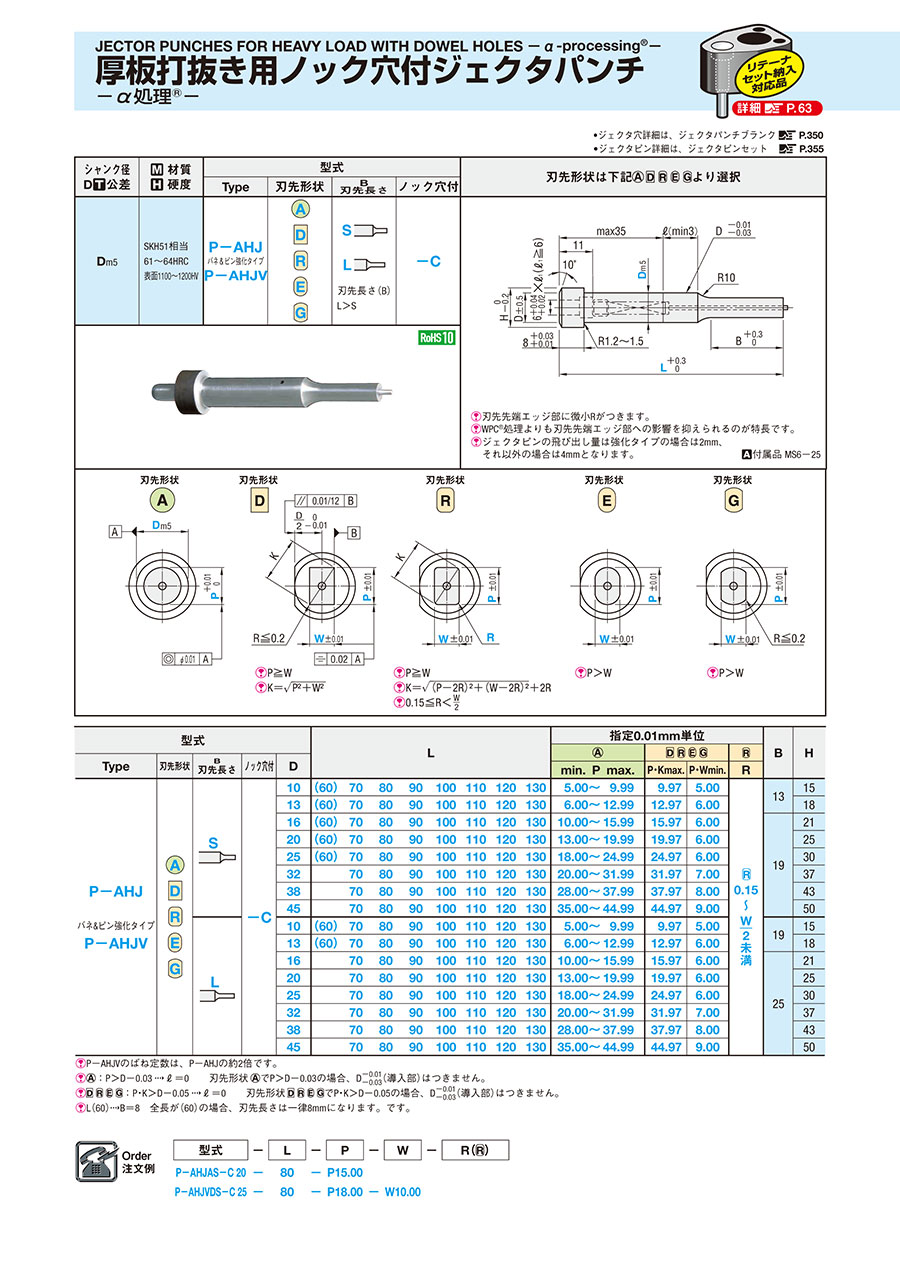

厚板打ち抜き用ノック穴付ジェクタパンチ　-α処理®-

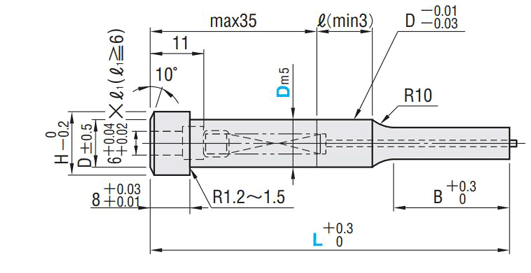

外形図・製品仕様

[ ! ]ジェクタピンの飛び出し量は強化タイプの場合は2mm、
それ以外の場合は4mmとなります。

[ ! ]WPC®処理よりも刃先先端エッジ部の微小Rを抑えられるのが特長です。
[ ! ]ジェクタ穴詳細は、ジェクタパンチブランク>>P.352
[ ! ]ジェクタピン詳細は、ジェクタピンセット>>P.355

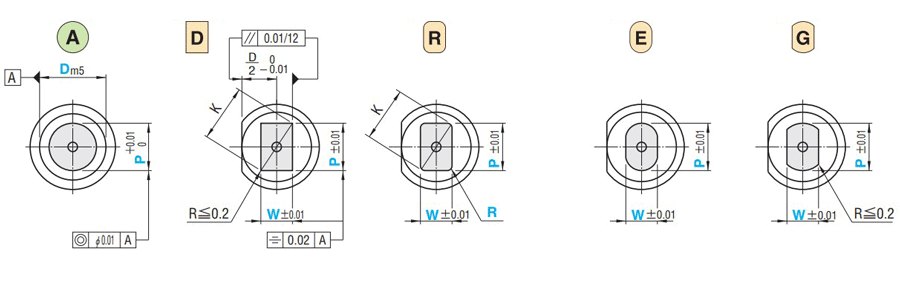

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝ [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

規格表

型式					L								指定0.01mm単位						B	H
Type	刃先形状	刃先長さ	ノック穴付	D									min.	P	max.	P・Kmax.	P・Wmin	R
P-AHJ バネ&ピン強化タイプ P-AHJV			-C	10	（60）	70	80	90	100	110	120	130	5.00	～	9.99	9.97	5.00	0.15〜W2未満 のみ	13	15
				13	（60）	70	80	90	100	110	120	130	6.00	～	12.99	12.97	6.00			18
				16	（60）	70	80	90	100	110	120	130	10.00	～	15.99	15.97	6.00		19	21
				20	（60）	70	80	90	100	110	120	130	13.00	～	19.99	19.97	6.00			25
				25	（60）	70	80	90	100	110	120	130	18.00	～	24.99	24.97	6.00			30
				32		70	80	90	100	110	120	130	20.00	～	31.99	31.97	7.00			37
				38		70	80	90	100	110	120	130	28.00	～	37.99	37.97	8.00			43
				45		70	80	90	100	110	120	130	35.00	～	44.99	44.97	9.00			50
				10	（60）	70	80	90	100	110	120	130	5.00	～	9.99	9.97	5.00		19	15
				13	（60）	70	80	90	100	110	120	130	6.00	～	12.99	12.97	6.00			18
				16		70	80	90	100	110	120	130	10.00	～	15.99	15.97	6.00		25	21
				20		70	80	90	100	110	120	130	13.00	～	19.99	19.97	6.00			25
				25		70	80	90	100	110	120	130	18.00	～	24.99	24.97	6.00			30
				32		70	80	90	100	110	120	130	20.00	～	31.99	31.97	7.00			37
				38		70	80	90	100	110	120	130	28.00	～	37.99	37.97	8.00			43
				45		70	80	90	100	110	120	130	35.00	～	44.99	44.97	9.00			50

[ ! ]P-AHJVのばね定数は、P-AHJの2倍です。
[ ! ]：P＞D-0.03→l=0 刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K＞D-0.05→l=0 刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L（60）→B=8 全長が（60）の場合、刃先長さは一律8mmになります。

注文例

型式	-	L	-	P	-	W	-	R（）
P-AHJAS-C20	-	80	-	P15.00

出荷日

• φD10～25

5

日目出荷

• φD10～25
• φD32～45

6

日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。納期詳細はWOSにてご確認ください。

追加工

型式	-	L（LC）	-	P	-	W	-	R（）	-	（BC・KC…etc.）
P-AHJAS-C20	-	LC82	-	P13.00					-	BC13

追加工		記号	刃先形状
刃先		BC	刃先長変更(規格より短くなります) 2≦BC＜B 指定0.1mm単位
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2 d1寸法詳細>>こちら [ NG ]PCC併用不可	－
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2 d1寸法詳細>>こちら [ NG ]PRC併用不可	－
		PKC	刃先公差変更 P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)	刃先公差変更 P・W±0.01 ⇒ ＋0.01 0
全長		LC	全長変更　LC＜L(刃先部より加工) 指定0.1mm単位 (LKC・LKZ併用の場合0.01mm単位指定可) [ ! ]刃先長さBは(L－LC)分短くなります。 [ ! ]ジェクタピンの飛び出し量は、強化タイプの 場合は2mm、それ以外の場合は4mmとなります。
		LKC	全長公差 変  更   L ＋0.3 0 ⇒ ＋0.05 0
			(LC併用の場合、L寸法0.01mm単位指定可)
		LKZ	全長公差 変  更   L ＋0.3 0 ⇒ ＋0.01 0
			(LC併用の場合、L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可
		KFC		廻り止め0゜と角度指定 加工(2面) 指定1°単位		廻り止め0゜と角度 指定加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可		[ NG ]KC・WKC併用不可
		NKC	－		廻り止め無し [ NG ]リテーナセット納入品適用 不可
シャンク部		AC			エア用としてジェクタピンを抜き 取り、リング状の樹脂(ABS)を 入れて内側から横穴をふさぎ ます。 [ ! ]熱が加わると内部の樹脂と接 着剤が溶け出してエア穴に不 具合が生じることがあります。 ご注意ください。
		NC			ジェクタピンを抜き取ります。 [ NG ]AC併用不可
		TPC	ノックピン変更 付属するMS6－25をMSTP6－25 (タップ付タイプ)に変更します。
		NDC	導入部 無 し	ℓ≧3 ⇒ ℓ＝0 [ NG ]リテーナセット納入品適用不可

使用例

■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入
