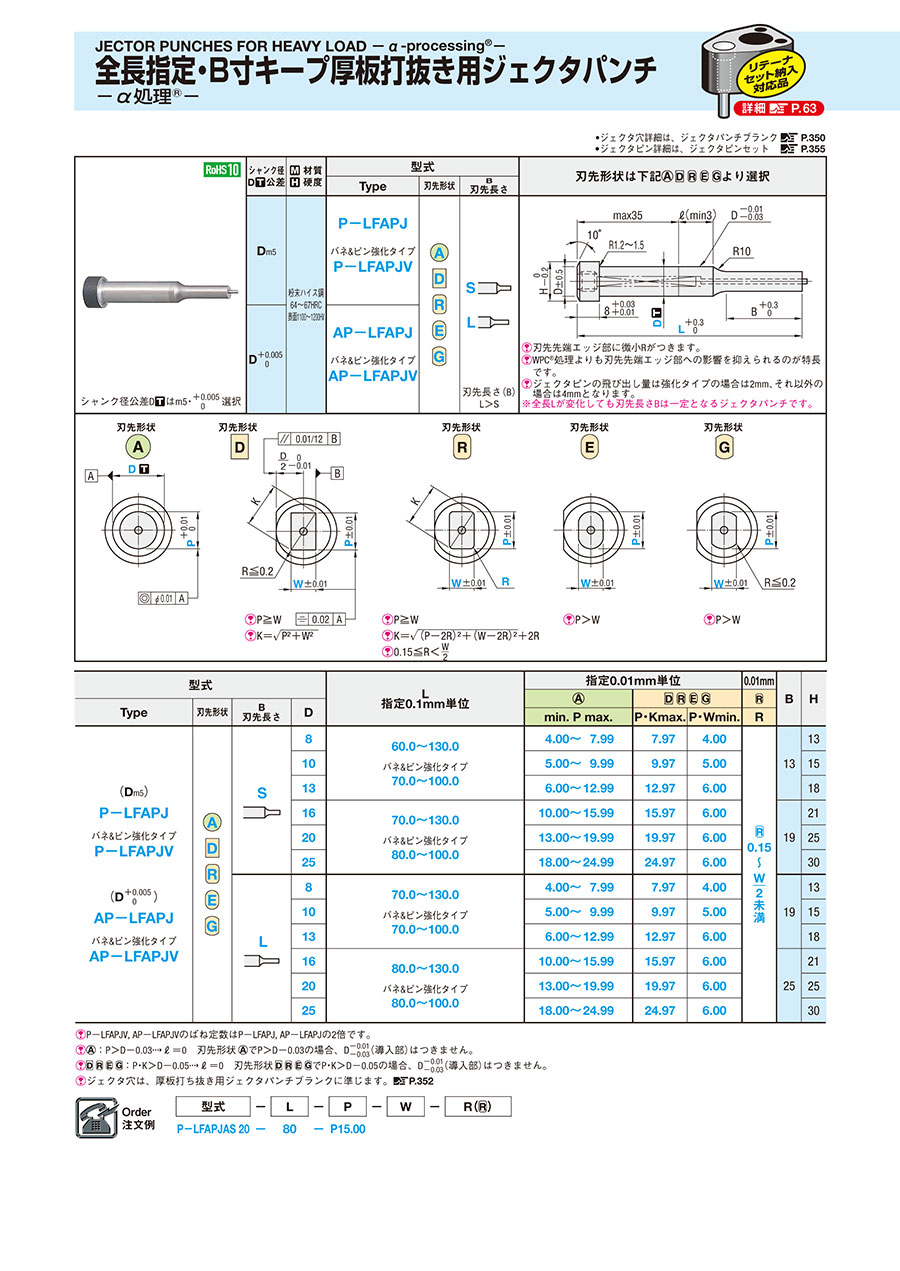

全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

外形図・製品仕様

[ ! ]ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。

[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
[ ! ]ジェクタ穴詳細は、ジェクタパンチブランク  >>P.352
[ ! ]ジェクタピン詳細は、ジェクタピンセット      >>P.355
※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。

刃先形状刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W
[ ! ]K=[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

規格表

型式				L	指定0.01mm単位						B	H
Type	刃先形状	刃先長さ	D	指定0.1mm単位	min.	P	max.	P・Kmax.	P・Wmin	R
（D m5） P-LFAPJ バネ強化タイプ （D8～25） P-LFAPJV （D +0.005/0） AP-LFAPJ バネ強化タイプ （D8～25） AP-LFAPJV			8	60.0～130.0 バネ&ピン強化タイプ 70.0～100.0	4.00	～	7.99	7.97	4.00	0.15〜 w 未満 2  のみ	13	13
			10		5.00	～	9.99	9.97	5.00			15
			13		6.00	～	12.99	12.97	6.00			18
			16	70.0～130.0 バネ&ピン強化タイプ 80.0～100.0	10.00	～	15.99	15.97	6.00		19	21
			20		13.00	～	19.99	19.97	6.00			25
			25		18.00	～	24.99	24.97	6.00			30
			8	70.0～130.0 バネ&ピン強化タイプ 70.0～100.0	4.00	～	7.99	7.97	4.00		19	13
			10		5.00	～	9.99	9.97	5.00			15
			13		6.00	～	12.99	12.97	6.00			18
			16	80.0～130.0 バネ&ピン強化タイプ 80.0～100.0	10.00	～	15.99	15.97	6.00		25	21
			20		13.00	～	19.99	19.97	6.00			25
			25		18.00	～	24.99	24.97	6.00			30

[ ! ]P-LFAPJV，AP-LFAPJVのばね定数は、P-LFAPJ，AP-LFAPJの2倍です。
[ ! ]：P＞D-0.03→ℓ=0   刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K＞D-0.05→ℓ=0   刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]刃先形状で全長-刃先長さが30mm以下の場合、刃先長さは全長-30mmになります。
[ ! ]ジェクタ穴は厚板打抜き用ジェクタパンチブランクに準じます。

注文例

型式	-	L	-	P	-	W	-	R（）
P-LFAPJAS20	-	80	-	P15.00

出荷日

・

5

日目出荷

・

6

日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式	-	L	-	P	-	W	-	R（）	-	（BC・KC…etc.）
P-LFAPJDS20	-	79	-	P15.00	-	W6.00			-	KFC225

追加工		記号	刃先形状
刃先		BC	刃先長変更(規格より短くなります) 2≦BC＜B　　　 指定0.1mm単位
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2 d1寸法>>こちら [ NG ]PCC併用不可					－
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2 d1寸法>>こちら [ NG ]PRC併用不可					－
		PKC	刃先公差変更 P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)					刃先公差変更 P・W±0.01⇒＋0.01 0
全長		LKC	全長公差 変　　更				L ＋0.30 ⇒ ＋0.050
			(L寸法0.01mm単位指定可)
		LKZ	全長公差 変　　更				L ＋0.30 ⇒ ＋0.010
			(L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可
		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位		廻り止め0゜と 角度指定 加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可		[ NG ]KC・WKC併用不可
		NKC	－		廻り止め無し [ NG ]リテーナセット 納入品適用不可
シャンク部		SKC			シャンク部フラット面加工(1面)                 P≦D－2.2　W≦D－2.2 (加工幅1) [ NG ]KC・WKC・KFC併用不可 [ NG ]リテーナセット納入品 適用不可
		NC			ジェクタピンを抜き取ります。
		NDC	導入部 無　し	ℓ≧3 ⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入
