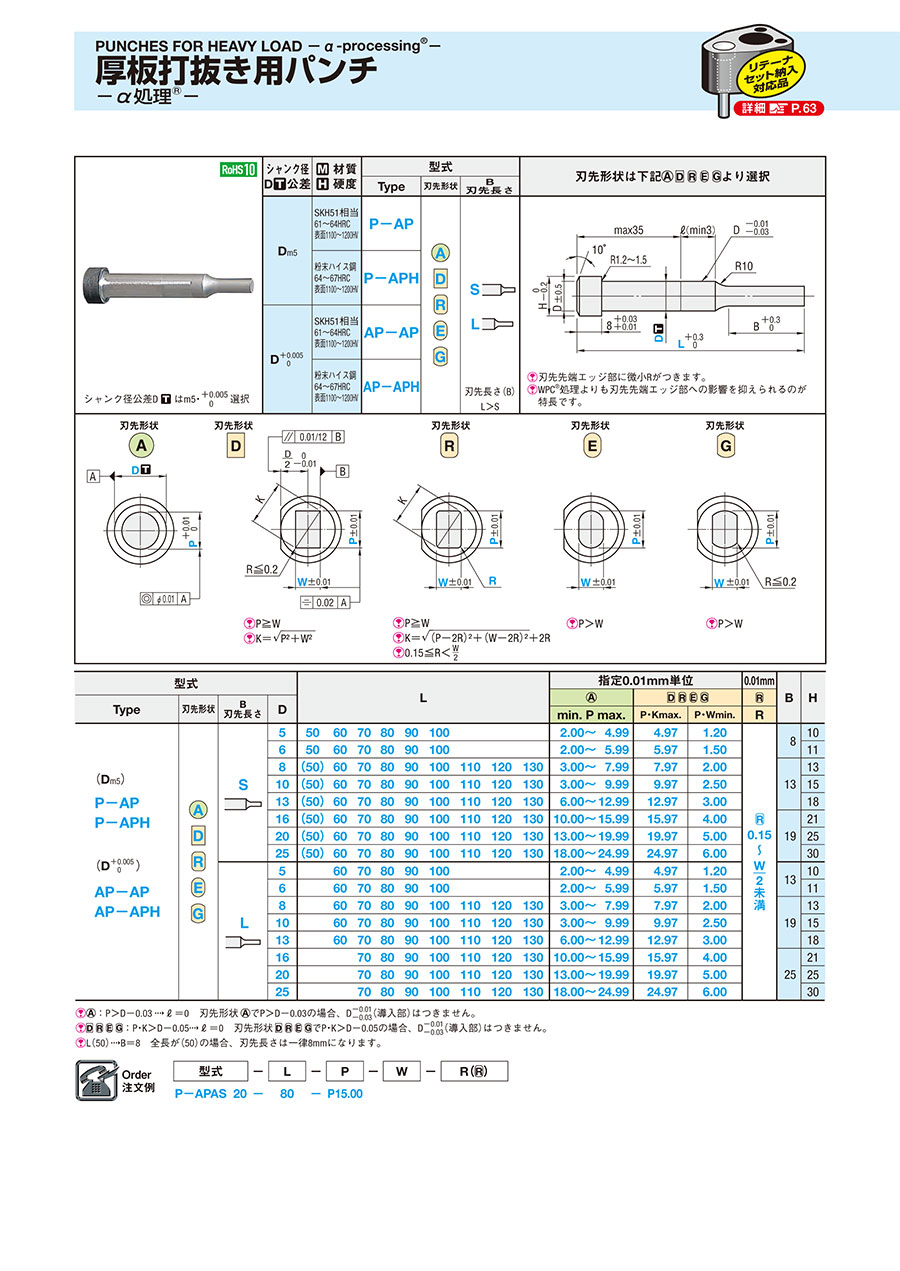

厚板打抜き用パンチ　-α処理®-

外形図・製品仕様

[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。

刃先形状刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W
[ ! ]K=[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

規格表

型式				L									指定0.01mm単位						B	H
Type	刃先形状	刃先長さ	D										min.	P	max.	P・Kmax.	P・Wmin	R
(D m5) P-AP P-APH (D +0.005/0) AP-AP AP-APH			5	50	60	70	80	90	100				2.00	～	4.99	4.97	1.20	0.15〜 w 未満 2  のみ	8	10
			6	50	60	70	80	90	100				2.00	～	5.99	5.97	1.50			11
			8	(50)	60	70	80	90	100	110	120	130	3.00	～	7.99	7.97	2.00		13	13
			10	(50)	60	70	80	90	100	110	120	130	3.00	～	9.99	9.97	2.50			15
			13	(50)	60	70	80	90	100	110	120	130	6.00	～	12.99	12.97	3.00			18
			16	(50)	60	70	80	90	100	110	120	130	10.00	～	15.99	15.97	4.00		19	21
			20	(50)	60	70	80	90	100	110	120	130	13.00	～	19.99	19.97	5.00			25
			25	(50)	60	70	80	90	100	110	120	130	18.00	～	24.99	24.97	6.00			30
			5		60	70	80	90	100				2.00	～	4.99	4.97	1.20		13	10
			6		60	70	80	90	100				2.00	～	5.99	5.97	1.50			11
			8		60	70	80	90	100	110	120	130	3.00	～	7.99	7.97	2.00		19	13
			10		60	70	80	90	100	110	120	130	3.00	～	9.99	9.97	2.50			15
			13		60	70	80	90	100	110	120	130	6.00	～	12.99	12.97	3.00			18
			16			70	80	90	100	110	120	130	10.00	～	15.99	15.97	4.00		25	21
			20			70	80	90	100	110	120	130	13.00	～	19.99	19.97	5.00			25
			25			70	80	90	100	110	120	130	18.00	～	24.99	24.97	6.00			30

[ ! ]：P＞D-0.03→ℓ=0   刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K＞D-0.05→ℓ=0   刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L（50）→B=8  全長が（50）の場合、刃先長さは一律8mmになります。

注文例

型式	-	L	-	P	-	W	-	R（）
P-APAS20	-	80	-	P15.00

出荷日

・

5

日目出荷

・

6

日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式	-	L（LC）	-	P(PC)	-	W(WC)	-	R（）	-	（BC・KC…etc.）
P-APAS20	-	LC82	-	PC12.00					-	BC13

追加工		記号	刃先形状
刃先		PC WC	刃先寸法変更 PC ≧ Pmin 2 [ ! ]D5・6はPC≧1.50      指定0.01mm単位      (PKC併用の場合      0.001mm単位指定可)		刃先寸法変更 PC ≧ P・Wmin WC 2 [ ! ]D5・6は  PC WC ≧1.00      指定0.01mm単位
			P(PC) Bmax 1.500～1.999 2.000～3.999 4.000～5.999 6.000～ 20 35 45 60		P(PC)・W(WC) Bmax 1.00～1.49 1.50～1.99 2.00～3.49 3.50～4.99 5.00～     8 13 19 25 30
		BC	刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋      35mm以上必要です。 [ ! ]PC・WC追加工の記載内      の表にご注意ください		刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋       40mm以上必要です。 [ ! ]PC・WC追加工の記載内      の表にご注意ください
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2 [ NG ]PCC・GC併用不可		－
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2 [ NG ]PRC・GC併用不可		－
		PKC	刃先公差変更 P ＋0.010   ⇒ ＋0.0050  (P寸法0.001mm単位指定可)		刃先公差変更 P・W±0.01⇒＋0.010
		GC	20°≦GC＜90° 指定1°単位 刃先長さB≧f＋2 f＝P/2×tan(90°－GC°) 三角関数の真数表 >>こちら [ NG ]LKC・LKZ・PRC・           PCC併用不可		－
全長		LC	全長変更 35＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが35mm       以下の場合、刃先長さ       は全長－35mmになり       ます。		全長変更 40＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが      40mm以下の場合、刃先      長さは全長－40mmにな      ります。
			(LKC・LKZ併用の場合0.01mm単位指定可)
		LKC	全長公差 変  更	L ＋0.30 ⇒ ＋0.050
			(LC併用の場合，L寸法0.01mm単位指定可)
		LKZ	全長公差 変  更	L ＋0.30 ⇒ ＋0.010
			(LC併用の場合，L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可
		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1°単位		廻り止め0゜と 角度指定 加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可		[ NG ]KC・WKC併用不可
		NKC	－		廻り止め無し [ NG ]リテーナセット納入品適用不可
シャンク部		SKC			シャンク部フラット面加工（1面）                     ・D5・6 P≦D－1.2    W≦D－1.2 （加工幅0.5） ・D8～   P≦D－2.2    W≦D－2.2 （加工幅1） [ NG ]KC・WKC・KFC併用不可 [ NG ]リテーナセット納入品適用不可
		UC	ウレタンストリッパ(USN)取付加工 Code U L 適応するUSN UC40 37 L≧80 USN40 UC50 47 L≧90 USN50 [ ! ]P・Kmax＝D－1.1　　[ ! ]詳細 >>こちら [ ! ]L≧80、L≧90に適用 [ ! ]D10～25に適用
		NDC	導入部 無　し	ℓ≧3⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可
刃先シャー角		1F	－		[ NG ]LKC・LKZ併用不可 [ NG ] 形状のQ寸法指定不可
		2F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可		[ NG ]LKC・LKZ併用不可
		3F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可		[ NG ]LKC・LKZ併用不可
		4F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可		[ NG ]LKC・LKZ併用不可
		5F	[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 [ NG ]PKC併用不可		[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LKZ併用不可 [ NG ]PKC併用不可
		6F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可		[ NG ]LKC・LKZ併用不可
		7F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可		－

[ ! ]GC追加工欄に記載の三角関数の真数表はこちら。>>P.1771
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入
[ ! ]UC追加工の詳細はこちら。>>P.61
[ ! ]刃先シャー角追加工の詳細はこちら。>>P.62
