ピン大径ジェクタパンチ -α処理®-

カタログ |P.2022-kd-6

通常単価(税別): -

税込単価: -

通常出荷日：5日目～6日目

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」などのお悩みを、...

詳細を確認

よく一緒に見られています

ミスミ

ジェクタパンチ　-ディコート処理-

通常出荷日：3 日目

よく一緒に見られています

ミスミ

欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－

通常出荷日：3 日目

未確定：候補が3,942型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
[ ! ]ジェクタピンの飛び出し量の求め方（参考値）>>P.354

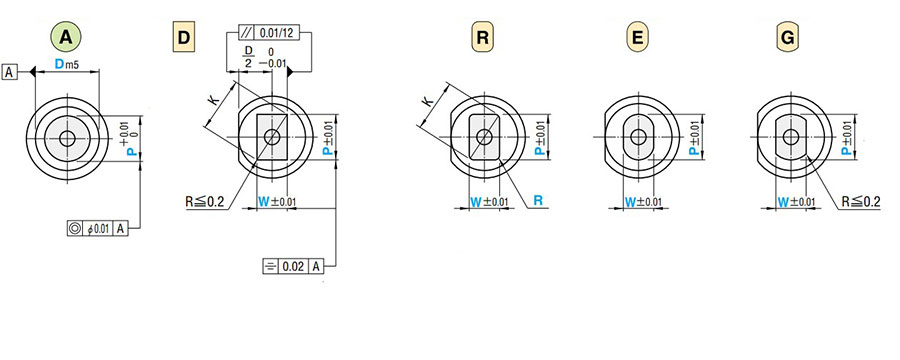

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝ボタンダイ　－ツバ付・レギュラータイプ－

[ ! ]P≧W
[ ! ]K= ボタンダイ　－ツバ付・レギュラータイプ－

[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W ジェクタパンチ -TiCNコーティング-

シャンク径 D[ T ]公差	[ M ]材質	[ H ]母材硬度	[ H ]表面硬度（α処理）	型式
シャンク径 D[ T ]公差	[ M ]材質	[ H ]母材硬度	[ H ]表面硬度（α処理）	Type	刃先形状	B 刃先長さ
m5	SKD11相当	60～63HRC	1100～1200HV	P-SJF		刃先長さ（B） L＞S

規格表

型式				L						指定0.01mm単位						B	H
型式
Type	刃先形状	刃先長さ	D							min.	P	max.	P・Kmax.	P・Wmin	R
（Dm5） P-SJF			8	50	60	70	80	90	100	5.00	～	7.99	7.97	5.00	0.15〜W2未満のみ	13	11
			10	50	60	70	80	90	100	5.00	～	9.99	9.97	5.00			13
			13	50	60	70	80	90	100	8.00	～	12.99	12.97	8.00			16
			16	（50）	60	70	80	90	100	10.00	～	15.99	15.97	8.00		19	19
			20	（50）	60	70	80	90	100	13.00	～	19.99	19.97	10.00			23
			25	（50）	60	70	80	90	100	18.00	～	24.99	24.97	10.00			28
			8	50	60	70	80	90	100	5.00	～	7.99	7.97	5.00		19	11
			10	50	60	70	80	90	100	5.00	～	9.99	9.97	5.00			13
			13	50	60	70	80	90	100	8.00	～	12.99	12.97	8.00			16
			16		60	70	80	90	100	10.00	～	15.99	15.97	8.00		25	19
			20		60	70	80	90	100	13.00	～	19.99	19.97	10.00			23
			25		60	70	80	90	100	18.00	～	24.99	24.97	10.00			28

[ ! ] 全長指定・B寸キープタイプジェクタパンチ -α処理- ：P＞D-0.03→ℓ＝0 刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]：P・K＞D-0.05→ℓ＝0 刃先形状でP・K＞D－0.05の場合、D－0.01/－0.03（導入部）はつきません。
[ ! ]L（50）→B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

型式	-	L	-	P	-	W	-	R（）
P-SJFDS16	-	60	-	P12.50	-	W9.35

出荷日

・

日目出荷

・

日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式	-	L（LC・LCT・LMT）	-	P（PC）	-	W（WC）	-	R（）	-	（BC・HC・TC…etc.）
P-SJFDS13	-	LC58	-	P10.50	-	W9.50			-	HC15-KC45

追加工

記号

刃先形状

刃先

PC
WC

刃先寸法変更
PC≧PCmin
指定0.01mm単位
(PKC併用の場合
0.001mm単位指定可)

D	PCmin
8 10 13 16 20 25	4.500 4.500 7.000 7.000 9.000 9.000

刃先寸法変更
PC・WC≧PC・WCmin
指定0.01mm単位

D	PC・WCmin
8 10 13 16 20 25	4.500 4.500 7.000 7.000 9.000 9.000

刃先長変更(規格より短くなります)
2≦BC＜B　　指定0.1mm単位

PRC

刃先側端面R加工
0.1≦PRC≦1
指定0.1mm単位

[ ! ]PRC≦(P－d₁－0.5)/2
d₁寸法>>こちら

[ NG ]PCC併用不可

PCC

刃先側端面C面取り加工
0.1≦PCC≦1
指定0.1mm単位

[ ! ]PCC≦(P－d₁－0.5)/2
d₁寸法>>こちら

[ NG ]PRC併用不可

PKC

刃先公差変更
P ＋0.01 0 ⇒ ＋0.005 0
(P寸法0.001mm単位指定可)

刃先公差変更
P・W±0.01 ⇒ ＋0.01 0

全長

全長変更(刃先部より加工)
LC＜L　　指定0.1mm単位

[ ! ]刃先長Bは(L－LC)分短くなります。
(LKC・LKZ併用の場合0.01mm単位指定可)

[ ! ]ジェクタピンの飛び出し量は、2mmとなります。

LCT

ツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)

TKC
ツバ厚公差変更
T ＋0.3 0 ⇒ ＋0.02 0

LC
＋全長変更＋

全長
公差変更
L ＋0.3 0 ⇒ ＋0.1 0

LMT

TKM
ツバ厚公差変更
T ＋0.3 0 ⇒ 0－0.02

LC
＋全長変更＋

全長
公差変更
L ＋0.3 0 ⇒ ＋0.1 0

LKC

全長公差
変更

L ＋0.3 0 ⇒ ＋0.05 0

(LC併用の場合、L寸法0.01mm単位指定可)

LKZ

全長公差
変更

L ＋0.3 0 ⇒ ＋0.01 0

(LC併用の場合、L寸法0.01mm単位指定可)

追加工	記号	刃先形状

ツバ部	KC		ツバ部廻り止め一面加工		廻り止め位置変更指定1゜単位
	WKC		廻り止め平行加工(2面)		廻り止め平行加工(2面) KC併用可
	KFC		廻り止め0゜と角度指定加工(2面) 指定1°単位		廻り止め0゜と角度指定加工(2面) 指定1°単位
		[ NG ]KC・WKC併用不可		[ NG ]KC・WKC併用不可
	NKC	-		廻り止め無し
	HC	ツバ径変更 D≦HC＜H 指定0.1mm単位
	TC	ツバ厚変更　3.5≦TC＜5 指定0.1mm単位 (TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可) [ ! ]全長Lは(5－TC)分短くなります。 LC・LCT・LMT併用の場合、全長は指定寸法と同じです。
	TKC	ツバ厚公差変更	T ＋0.3 0 ⇒ ＋0.02 0
		(TC併用の場合、T寸法0.01mm単位指定可)
	TKM	ツバ厚公差変更	T ＋0.3 0 ⇒ 0－0.02
		(TC併用の場合、T寸法0.01mm単位指定可)
	TCC	ツバ部C面加工パンチ頭部の強度UPになります。指定0.1mm単位 0.5≦TCC≦(H－D)/2
	RC		リテーナ面に対してツバ部を－0.04～0に加工 [ ! ]D10～25に適用
シャンク部	NC		ジェクタピンを抜き取ります。
	NDC	導入部無し	ℓ≧3 ⇒ ℓ＝0
