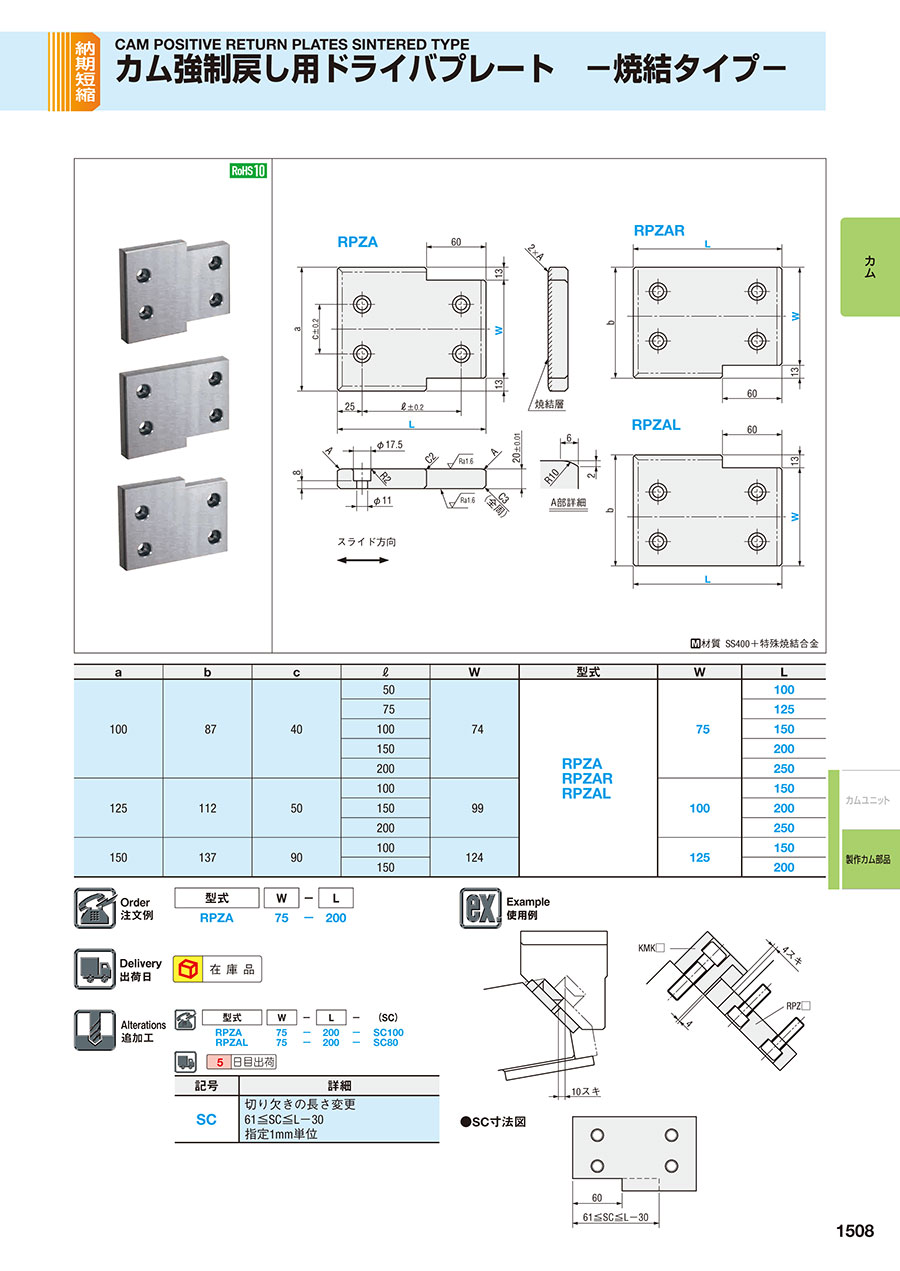

カム強制戻し用ドライバプレート 焼結両側タイプ
- 通常単価(税別)
- -
- 税込単価
- -
焼結両側タイプのカム強制戻し用ドライバプレートです。材質は炭素鋼＋特殊焼結合金です。
商品情報
外形図・製品仕様
材質 SS400+特殊焼結合金
規格表
| a | b | c | ℓ | W | 型式 | W | L |
|---|---|---|---|---|---|---|---|
| 100 | 87 | 40 | 50 | 74 | RPZA | 75 | 100 |
| 75 | 125 | ||||||
| 100 | 150 | ||||||
| 150 | 200 | ||||||
| 200 | 250 | ||||||
| 125 | 112 | 50 | 100 | 99 | 100 | 150 | |
| 150 | 200 | ||||||
| 200 | 250 | ||||||
| 150 | 137 | 90 | 100 | 124 | 125 | 150 | |
| 150 | 200 |
