カス上がり対策逆テーパアンギュラボタンダイ -ストレートタイプ-ノーマル・α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも高寿命化を図りたい」「ボ...
詳細を確認- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

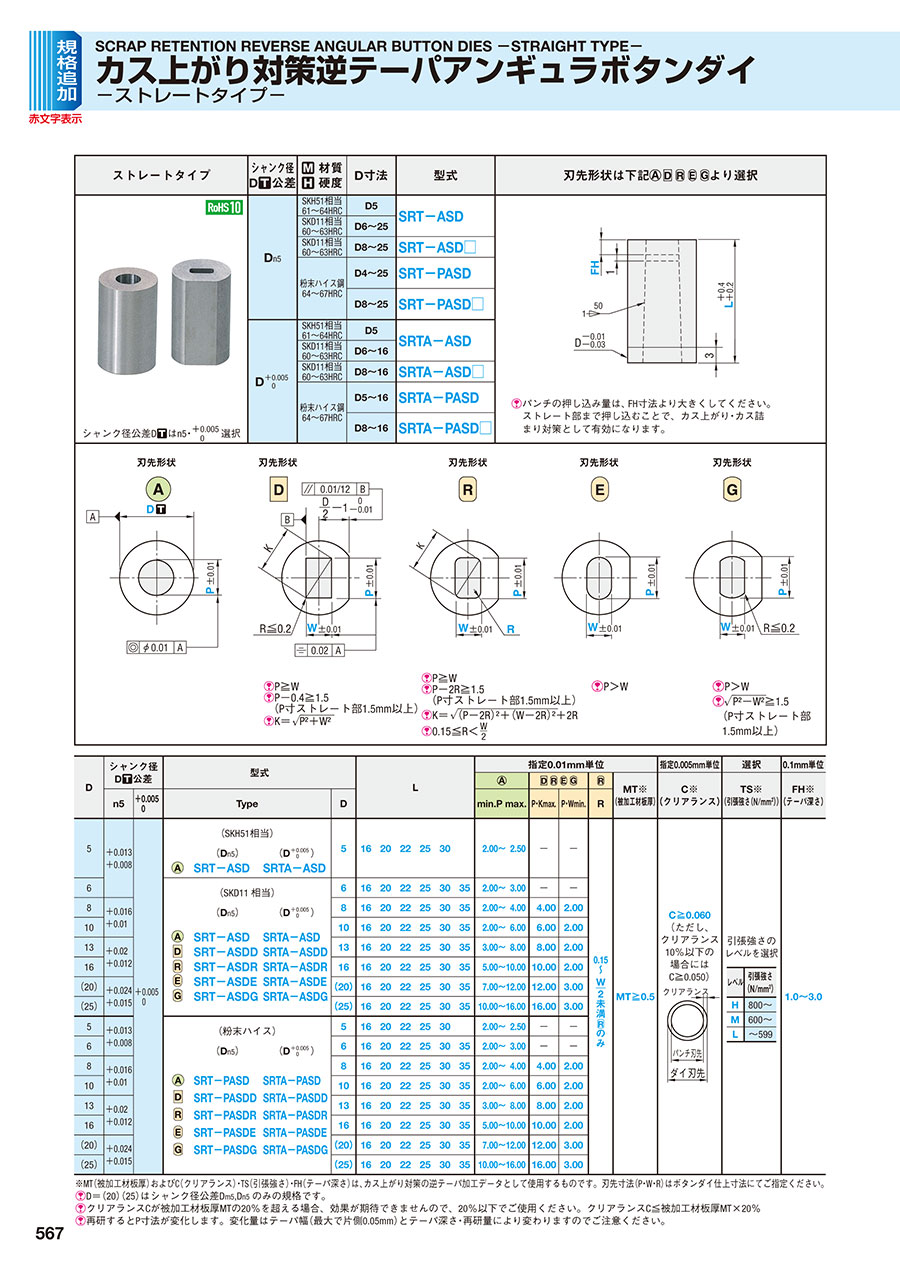

外形図
外形図・製品仕様
[ ! ]パンチの押し込み量は、FH寸法より大きくしてください。
ストレート部まで押し込むことで、カス上がり・カス詰まり対策として有効になります。
刃先形状刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W
[ ! ]P－0.4≧1.5
(P寸ストレート部1.5mm以上)
[ ! ]K＝
[ ! ]P≧W
[ ! ]P－2R≧1.5
(P寸ストレート部1.5mm以上)
[ ! ]K＝
[ ! ]0.15≦R＜W2
[ ! ]P＞W
[ ! ]P＞W
[ ! ]
≧1.5
(P寸ストレート部1.5mm以上)
[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。
| シャンク径 D[ T ]公差 | [ M ]材質 | [ H ]硬度 | D寸法 | 型式 | |||
|---|---|---|---|---|---|---|---|
| ノーマル | α処理® | ||||||
| n5 | SKH51相当 | 61～64HRC | 5 | SRT-ASD | SRTP-ASD | ||
| SKD11相当 | 60～63HRC | 6 | ～ | 25 | |||
| SKD11相当 | 60～63HRC | 8 | ～ | 25 | SRT-ASD□ | SRTP-ASD□ | |
| 粉末ハイス鋼 | 64～67HRC | 4 | ～ | 25 | SRT-PASD | SRTP-PASD | |
| 8 | ～ | 25 | SRT-PASD□ | SRTP-PASD□ | |||
| +0.005/0 | SKH51相当 | 61～64HRC | 5 | SRTA-ASD | SRTAP-ASD | ||
| SKD11相当 | 60～63HRC | 6 | ～ | 16 | |||
| SKD11相当 | 60～63HRC | 8 | ～ | 16 | SRTA-ASD□ | SRTAP-ASD□ | |
| 粉末ハイス鋼 | 64～67HRC | 5 | ～ | 16 | SRTA-PASD | SRTAP-PASD | |
| 8 | ～ | 16 | SRTA-PASD□ | SRTAP-PASD□ | |||
[ H ]α処理®の表面硬度は1100～1200HVです。
規格表
| 型式 | L | 指定0.01mm単位 | 指定0.005mm単位 | 選択 | 0.1mm単位 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| MT※ | C※ | TS※ | FH※ | ||||||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | （被加工材板厚） | （クリアランス） | （引張強さ（N/mm2）） | （テーパ深さ） | |||||||||||||
| （SKH51相当） | 5 | 16 | 20 | 22 | 25 | 30 | 2.00 | ～ | 2.50 | - | - | - | MT≧0.5 | C≧0.060 （ただし、クリアランス 10%以下の場合には C≧0.050）
| 引張強さのレベルを選択 | 1.0 | ～ | 3.0 | ||||||
| （D n5） | （D +0.005/0） | ||||||||||||||||||||||
| （ノーマル） SRT-ASD | （α処理®） SRTP-ASD | （ノーマル） SRTA-ASD | （α処理®） SRTAP-ASD | |||||||||||||||||||||
| （SKD11相当） | 6 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 3.00 | - | - | 0.15 | |||||||||||
| （D n5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 4.00 | 4.00 | 2.00 | ||||||||||
| （ノーマル） SRT-ASD SRT-ASDD SRT-ASDR SRT-ASDE SRT-ASDG | （α処理®） SRTP-ASD SRTP-ASDD SRTP-ASDR SRTP-ASDE SRTP-ASDG | （ノーマル） SRTA-ASD SRTA-ASDD SRTA-ASDR SRTA-ASDE SRTA-ASDG | （α処理®） SRTAP-ASD SRTAP-ASDD SRTAP-ASDR SRTAP-ASDE SRTAP-ASDG | 10 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 6.00 | 6.00 | 2.00 | |||||||||
| 13 | 16 | 20 | 22 | 25 | 30 | 35 | 3.00 | ～ | 8.00 | 8.00 | 2.00 | |||||||||||||
| 16 | 16 | 20 | 22 | 25 | 30 | 35 | 5.00 | ～ | 10.00 | 10.00 | 2.00 | レベル | 引張強さ | |||||||||||
| （20） | 16 | 20 | 22 | 25 | 30 | 35 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | （N/mm2） | ||||||||||||
| （25） | 16 | 20 | 22 | 25 | 30 | 35 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | H | 800～ | |||||||||||
| （粉末ハイス鋼） | 5 | 16 | 20 | 22 | 25 | 30 | 2.00 | ～ | 2.50 | - | - | M | 600～ | |||||||||||
| （D n5） | （D +0.005/0） | 6 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 3.00 | - | - | L | ～599 | ||||||||
| （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | 8 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 4.00 | 4.00 | 2.00 | |||||||||
| SRT-PASD | SRTP-PASD | SRTA-PASD | SRTAP-PASD | 10 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 6.00 | 6.00 | 2.00 | |||||||||
| SRT-PASDD | SRTP-PASDD | SRTA-PASDD | SRTAP-PASDD | 13 | 16 | 20 | 22 | 25 | 30 | 35 | 3.00 | ～ | 8.00 | 8.00 | 2.00 | |||||||||
| SRT-PASDR | SRTP-PASDR | SRTA-PASDR | SRTAP-PASDR | 16 | 16 | 20 | 22 | 25 | 30 | 35 | 5.00 | ～ | 10.00 | 10.00 | 2.00 | |||||||||
| SRT-PASDE | SRTP-PASDE | SRTA-PASDE | SRTAP-PASDE | （20） | 16 | 20 | 22 | 25 | 30 | 35 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | |||||||||
| SRT-PASDG | SRTP-PASDG | SRTA-PASDG | SRTAP-PASDG | （25） | 16 | 20 | 22 | 25 | 30 | 35 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | |||||||||
※MT（被加工材板厚）およびC（クリアランス）・TS（引張強さ）・FH（テーパ深さ）は、カス上がり対策の逆テーパ加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]D=（20）（25）はシャンク径公差Dn5のみの規格です。
[ ! ]クリアランスCが被加工材板厚MTの20%を超える場合、効果が期待できませんので、20%以下でご使用ください。クリアランスC≦被加工材板厚MT×20%
[ ! ]再研するとP寸法が変化します。変化量はテーパ幅（最大で片側0.05mm）と手―パ深さ・再研量により変わりますのでご注意ください。
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） | - | MT | - | C | - | TS | - | FH |
SRTP-ASDE8 | - | 20 | - | P3.80 | - | W2.00 | - | MT1.50 | - | C0.105 | - | H | - | FH2.0 |
出荷日
■ノーマル・
| ・
|
■α処理® （SRTP-・SRTAP-）
・
| ・
|
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。
追加工
| 型式 | － | L(LC・SLC) | － | P(PC) | － | W(WC) | － | R | － | MT | － | C | － | TS | － | FH | － | (KC…etc.) |
| SRT－ASD 6 | － | 16 | － | P2.47 | － | MT1.50 | － | C0.105 | － | H | － | FH2.0 | － | LKZ |
| 追加工 | 記号 | 刃先形状 | ||
 |  | |||
| 刃先 |  | PC WC | 刃先径変更 min：PW ＞ PCWC ≧ P・Wmin2 ≧2.00 指定0.01mm単位 | |
| max：PW ＜ PCWC ≦ P・Kmax＋0.2 指定0.01mm単位 | ||||
| 全長 |  | LC | 全長変更 10≦LC＜L 指定0.1mm単位 (LKC・LKZ併用の場合0.01mm単位指定可) [ ! ]導入部は(L－LC)分短くなります。 | |
 | LKC | 全長公差変更 L＋0.4＋0.2 ⇨ ＋0.050 [ NG ] L(LC)＜10適用不可 (LC併用の場合、L寸法0.01mm単位指定可) | ||
| LKZ | 全長公差変更 L＋0.4＋0.2 ⇨ ＋0.010 [ NG ]L(LC)＜16適用不可 (LC併用の場合、L寸法0.01mm単位指定可) | |||
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||||
| | |||||||||||||||||||||||||
| 全長 |  | SLC | 全長変更・全長公差変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 | |||||||||||||||||||||||
LC 全長変更 | ＋ | LKC 全長公差変更L＋0.4＋0.2 ⇨ ＋0.050 | ||||||||||||||||||||||||
| (L寸法0.01mm単位指定可) [ NG ]L(LC)＜10適用不可 | ||||||||||||||||||||||||||
| その他 |  | KC |  | 廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 | ||||||||||||||||||||
| [ NG ] D5～6適用不可 | ||||||||||||||||||||||||||
 | WKC | 廻り止め平行加工(2面) [ ! ]  形状はKC併用可[ NG ] L(LC)＜16適用不可 [ NG ] D5～6適用不可 | ||||||||||||||||||||||||
 | KM | 浮き防止用キー溝加工 [ NG ]D＜6適用不可 [ NG ]WKC･ANF併用不可 [ ! ]D＝6の時、刃先形状は  のみ適用 | ||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| [ ! ] KM加工は廻り止め加工の対称位置になります。 | ||||||||||||||||||||||||||
 | ANF | アンギュラ角度変更 0.6≦ANF≦1.2 指定0.2°単位 [ ! ] d≦dmax [ ! ] d＝P＋2{(L－B)tan(ANF°)} [ ! ]P－Btan(ANF°)≧0.6 |
| |||||||||||||||||||||||
| ||||||||||||||||||||||||||
 | DPC |  | 廻り止め ノック溝加工 | － | ||||||||||||||||||||||
| [ NG ]KC・WKC・KM併用不可 [ NG ]D＜10適用不可 [ ! ]D=10・13の時、 | ||||||||||||||||||||||||||
関連情報
ボタンダイの刃先・内径強化商品がついに登場！
α処理®による機械的特性の向上（SKD11）
70%以上UP!
30%以上UP!
処理前
処理後
処理前
処理後
圧縮残留応力[MPa]
硬度[HV]
| α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。 |
■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ボタンダイの表面処理商品が初登場！刃先・内面を強化！
「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術） ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）
＊カス上がり対策逆テーパボタンダイとは
カス上がり対策逆テーパボタンダイとはボタンダイの刃先から奥にかけて微小なテーパをつけることによってカス上がりを抑制する商品です。
打ち抜き時に抜きカスが収縮するハイテン材などに有効です。
（詳細は「カス上がり対策逆テーパダイ」をご参照ください。）
