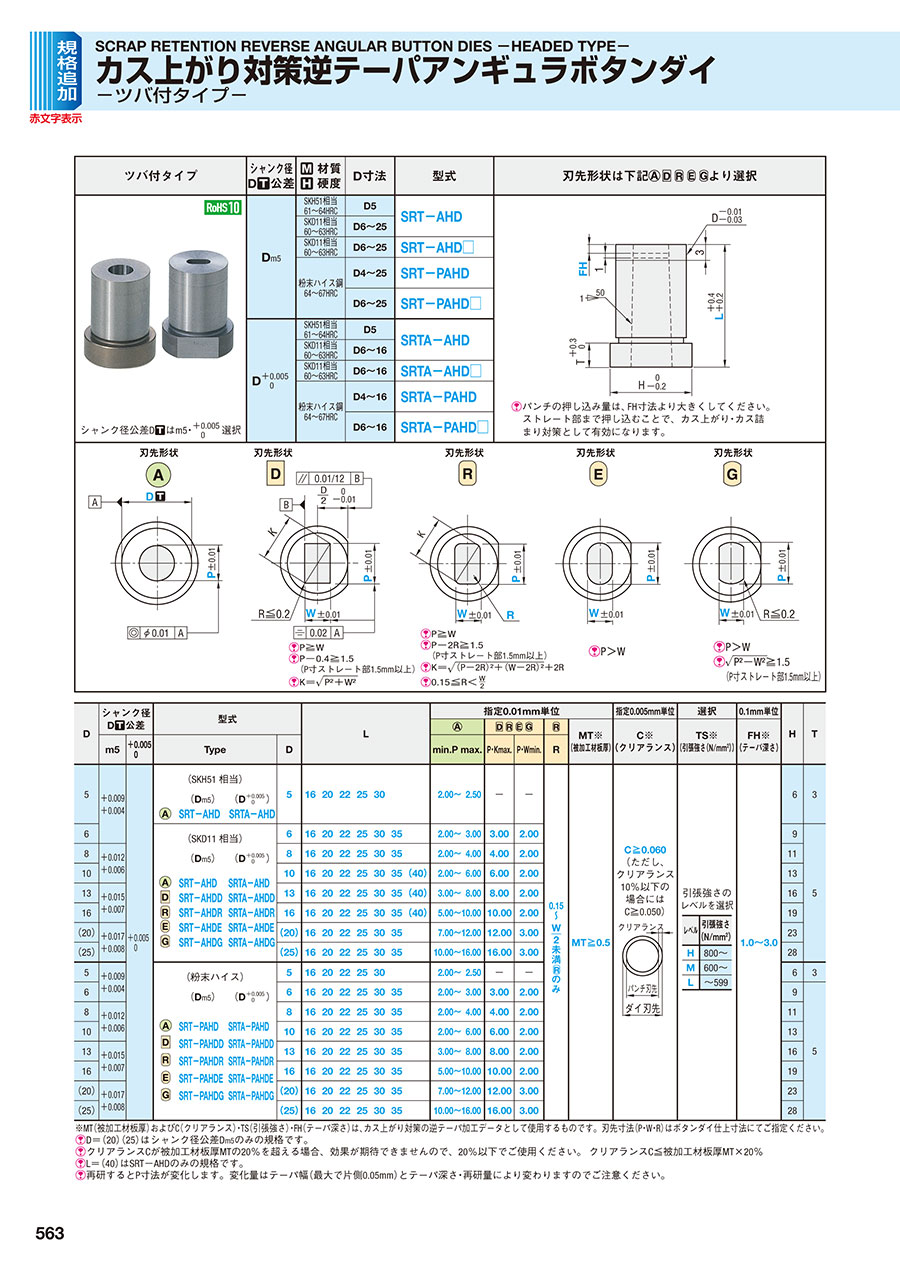

カス上がり対策逆テーパアンギュラボタン　-ツバ付きタイプ-　-ノーマル・α処理®-

外形図・製品仕様

[ ! ]パンチの押し込み量は、FH寸法より大きくしてください。
ストレート部まで押し込むことで、カス上がり・カス詰まり対策として有効になります。

刃先形状

刃先形状

刃先形状

刃先形状

刃先形状

[ ! ]P≧W
[ ! ]P－0.4≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝

[ ! ]P≧W
[ ! ]P－2R≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝
[ ! ]0.15≦R＜W2

[ ! ]P＞W

[ ! ]P＞W
[ ! ] ≧1.5
  （P寸ストレート部1.5mm以上）

[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

※MT（被加工材板厚）およびC（クリアランス）・TS（引張強さ）・FH（テーパ深さ）は、カス上がり対策の逆テーパ加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]D=（20）（25）はシャンク径公差Dm5のみの規格です。
[ ! ]クリアランスCが被加工材板厚MTの20%を超える場合、効果が期待できませんので、20%以下でご使用ください。クリアランスC≦被加工材板厚MT×20%
[ ! ]L=（40）はSRTーAHDのみの規格です。
[ ! ]再研するとP寸法が変化します。変化量はテーパ幅（最大で片側0.05mm）と手―パ深さ・再研量により変わりますのでご注意ください。

注文例

型式	-	L	-	P	-	W	-	R（ のみ）	-	MT	-	C	-	TS	-	FH
SRTP-AHD16	-	25	-	P9.2					-	MT1.0	-	C0.1	-	H	-	FH2.0

出荷日

・  3  日目出荷

・  5  日目出荷

・  6  日目出荷

・  7  日目出荷

追加工

追加工		記号	刃先形状
刃先		PC WC	刃先径変更 min：PW ＞ PCWC ≧ P・Wmin2 ≧2.00 指定0.01mm単位
			max：PW ＜ PCWC ≦ P・Kmax＋0.2 指定0.01mm単位
全長		LC	全長変更 10≦LC＜L 指定0.1mm単位 (LKC・LKZ・CKC・MKC併用の場合0.01mm単位指定可) [ ! ]導入部は(L－LC)分短くなります。
		LKC	全長公差変更 L＋0.4＋0.2 ⇨ ＋0.050　[ NG ]L(LC)＜10適用不可 (LC併用の場合、L寸法0.01mm単位指定可)
		LKZ	全長公差変更 L＋0.4＋0.2 ⇨ ＋0.010　[ NG ]L(LC)＜16適用不可 (LC併用の場合、L寸法0.01mm単位指定可)
		CKC	ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKCとLKCと同様 [ NG ]L(LC)＜16適用不可
			TKC ツバ厚公差変更 T ＋0.30 ⇒ ＋0.020	＋	LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050
			(TC併用の場合、T寸法0.01mm単位・LC併用の場合、 L寸法0.01mm単位指定可)
		MKC	ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKMとLKCと同様 [ NG ]L(LC)＜16適用不可
			TKM ツバ厚公差変更 T＋0.30 ⇒    0－0.02	＋	LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050
			(TC併用の場合、T寸法0.01mm単位・LC併用の場合、 L寸法0.01mm単位指定可)
		LCT	ツバ厚公差・全長変更・全長公差変更を1つのコードで加工します。 注文方法はLCと同様。加工限界、注意事項([ ! ])は各単体追加工と同様
			TKC ツバ厚公差 変更	LC ＋ 　　全長　　 ＋ 変更				LKC 全長公差 　変更
			[ ! ]0.01mm単位指定可　[ NG ]L＜16適用不可 (L寸法0.01mm単位指定可・TC併用の場合、 T寸法0.01mm単位指定可)
		LMT	ツバ厚公差・全長変更・全長公差変更を1つのコードで加工します。 注文方法はLCと同様。加工限界、注意事項([ ! ])は各単体追加工と同様
			TKM ツバ厚公差 変更	LC ＋ 　　全長　　 ＋ 変更				LKC 全長公差 　変更
			[ ! ]0.01mm単位指定可　[ NG ]L＜16適用不可 (L寸法0.01mm単位指定可・TC併用の場合、 T寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		HC	ツバ径変更 D≦HC＜H 指定0.1mm単位
		TC	ツバ厚変更　2≦TC＜T　指定0.1mm単位 (TKC・TKM・CKC・MKC・LCT・LMT併用の場合0.01mm単位指定可) [ ! ]全長Lは(T－TC)分短くなります。 LC・LCT・LMT併用の場合、全長は指定寸法と同じです。
		KC	ツバ部廻り止め 一面加工 [ NG ]L＜16適用不可	廻り止め 位置変更 指定1゜単位
		WKC	廻り止め平行加工(2面) [ ! ]形状はKC併用可 [ NG ]L(LC)＜16適用不可
		KFC	廻り止め0゜と 角度指定 加工(2面) 指定1°単位	廻り止め0゜と 角度指定 加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16適用不可	[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16適用不可
		TKC	ツバ厚公差変更 T＋0.3 0 ⇨ ＋0.02 0　[ NG ]L(LC)＜16適用不可 (TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差変更 T＋0.3 0 ⇨  0－0.02　[ NG ]L(LC)＜16適用不可 (TC併用の場合、T寸法0.01mm単位指定可)
		RC	リテーナ面に対してツバ部を －0.04～0に加工 [ NG ] L(LC)＜30適用不可
その他		SKC	シャンク部フラット面加工(1面) [ ! ]D≧8 　L(LC)≧20に適用 [ NG ]KC・WKC・KFC・ANF併用不可
		KUC
			シャンク部フラット面加工(0°)と廻り止め角度指定加工(1面)指定1°単位 90≦KUC≦270 [ ! ]D≧8 　L(LC)≧20に適用 [ ! ]出荷日+1日 [ NG ]KC・WKC・KFC・SKC・ANF併用不可 [ NG ]ストーク適用不可
		ANF	アンギュラ角度変更 0.6≦ANF≦1.2 指定0.2°単位 [ ! ]d≦dmax [ ! ]d＝P＋2{(L－B)tan(ANF°)} [ ! ]P－Btan(ANF°)≧0.6 W－Btan(ANF°)≧0.6	テーパ値 1/50 角度(片側) 0.573° D d max. 4 2.4 5 2.9 6 3.4 8 4.4 10 6.4 13 8.4 16 10.6 20 12.6 25 16.6

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理®による機械的特性の向上（SKD11） 70%以上UP! 30%以上UP! 処理前 処理後 処理前 処理後 圧縮残留応力[MPa] 硬度[HV]

α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

■試験結果

被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
