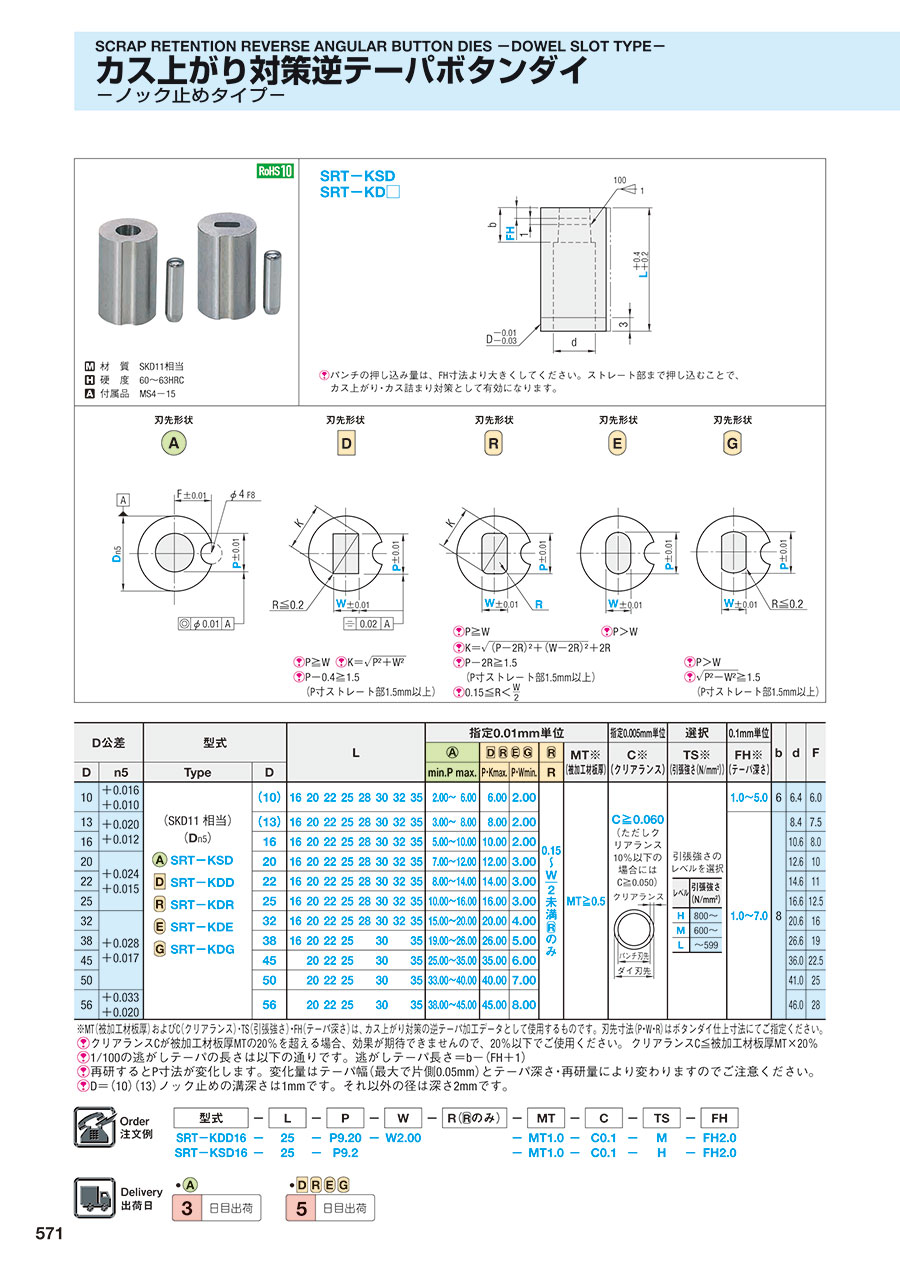

カス上がり対策逆テーパボタンダイ　-ノック止めタイプ-　-ノーマル・α処理®-

外形図・製品仕様

刃先形状

刃先形状

刃先形状

刃先形状

刃先形状

[ ! ]P≧W　[ ! ]K＝
[ ! ]P－0.4≧1.5
　(P寸ストレート部1.5mm以上)

[ ! ]P≧W
[ ! ]K＝
[ ! ]P－2R≧1.5
　(P寸ストレート部1.5mm以上)
[ ! ]0.15≦R＜W2

[ ! ]P＞W

[ ! ]P＞W
[ ! ]≧1.5
　(P寸ストレート部1.5mm以上)

[ H ]α処理®の表面硬度は1100～1200HVです。
[ ! ]パンチの押し込み量は、FH寸法より大きくしてください。ストレート部まで押し込むことで、カス上がり・カス詰まり対策として有効になります。

規格表

型式				L								指定0.01mm単位							指定0.005mm単位	選択		0.1mm単位			b	d	F
																		MT※	C※	TS※		FH※
																		（被加工材板厚）	（クリアランス）	（引張強さ		（テーパ深さ）
Type			D									min.	P	max.	P・Kmax.	P・Wmin	R			（N/mm2））
			(10)	16	20	22	25	28	30	32	35	2.00	～	6.00	6.00	2.00	0.15 ～ W2 未満 のみ	MT≧0.5	D≧0.060 （ただし、クリアランス 10%以下の場合には C≧0.050）			1.0	～	5.0	6	6.4	6
	（SKD11相当）		(13)	16	20	22	25	28	30	32	35	3.00	～	8.00	8.00	2.00						1.0	～	7.0	8	8.4	7.5
	（Dn5）		16	16	20	22	25	28	30	32	35	5.00	～	10.00	10.00	2.00				引張強さのレベルを選択						10.6	8
	（ノーマル）	（α処理®）	20	16	20	22	25	28	30	32	35	7.00	～	12.00	12.00	3.00				レベル	引張強さ					12.6	10
	SRT-KSD	SRTP-KSD	22	16	20	22	25	28	30	32	35	8.00		16.00	14.00	3.00					（N/mm2）					14.6	11
	SRT-KDD	SRTP-KDD	25	16	20	22	25	28	30	32	35	10.00	～	16.00	16.00	3.00				H	800～					16.6	12.5
	SRT-KDR	SRTP-KDR	32	16	20	22	25	28	30	32	35	15.00	～	20.00	20.00	4.00				M	600～					20.6	16
	SRT-KDE	SRTP-KDE	38	16	20	22	25		30		35	19.00	～	26.00	26.00	5.00				L	～599					26.6	19
	SRT-KDG	SRTP-KDG	45		20	22	25		30		35	25.00	～	35.00	35.00	6.00										36.0	22.5
			50		20	22	25		30		35	33.00	～	40.00	40.00	7.00										41.0	25
			56		20	22	25		30		35	38.00	～	45.00	45.00	8.00										46.0	28

※MT（被加工材板厚）およびC（クリアランス）・TS（引張強さ）・FH（テーパ深さ）は、カス上がり対策の逆テーパ加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]クリアランスCが被加工材板厚MTの20%を超える場合、効果が期待できませんので、20%以下でご使用ください。 クリアランスC≦被加工材板厚MT×20%
[ ! ]1/100の逃がしテーパの長さは以下の通りです。逃がしテーパ長さ=b-（FH+1）
[ ! ]再研するとP寸法が変化します。変化量はテーパ幅（最大で片側0.05mm）とテーパ深さ・再研量により変わりますのでご注意ください。
[ ! ]D=（10）（13）ノック止めの溝深さは1mmです。それ以外の径は深さ2mmです。

注文例

型式	-	L	-	P	-	W	-	R（のみ）	-	MT	-	C	-	TS	-	FH
SRTP-KDD 16	-	25	-	P9.20	-	W2.00			-	MT1.0	-	C0.1	-	M	-	FH2.0

出荷日

■ノーマル
・	・
3  日目出荷	5  日目出荷
■α処理®　（SRTP-・SRTAP-）
・	・
6  日目出荷	7  日目出荷
[ NG ]α処理®はストーク適用不可 [ ! ]祝日が実働日数に重なる場合、納期が変更となります。 納期詳細はWOSにてご確認ください。

追加工

追加工		記号	刃先形状
刃先		PC WC	刃先径変更 min：PW ＞ PCWC ≧ P・Wmin2 ≧2.00 指定0.01mm単位
			max：PW ＜ PCWC ≦ P・Kmax＋0.2 指定0.01mm単位
全長		LC	全長変更 10≦LC＜L 指定0.1mm単位 (LKC・LKZ併用の場合0.01mm単位指定可) [ ! ]導入部は(L－LC)分短くなります。
		LKC	全長公差変更　L＋0.4＋0.2 ⇨ ＋0.050 (LC併用の場合、L寸法0.01mm単位指定可)
		LKZ	全長公差変更　L＋0.4＋0.2 ⇨ ＋0.010　[ NG ]L＜16 (LC併用の場合、L寸法0.01mm単位指定可)
その他		KC	－	廻り止め 位置変更 指定1°単位

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理^®による機械的特性の向上（SKD11）

70%以上UP!

30%以上UP!

処理前

処理後

処理前

処理後

圧縮残留応力[MPa]

硬度[HV]

■試験結果

被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、
α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
