精密級超硬限界ゲージ 片口段付タイプ

精密級超硬限界ゲージ 片口段付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密級超硬限界ゲージ 片口段付タイプ
  • 精密級超硬限界ゲージ 片口段付タイプ

個別対応大口数量を2017年5月に変更しました。20個以上をご注文の際はWOSにて都度の納期見積が必要になります。

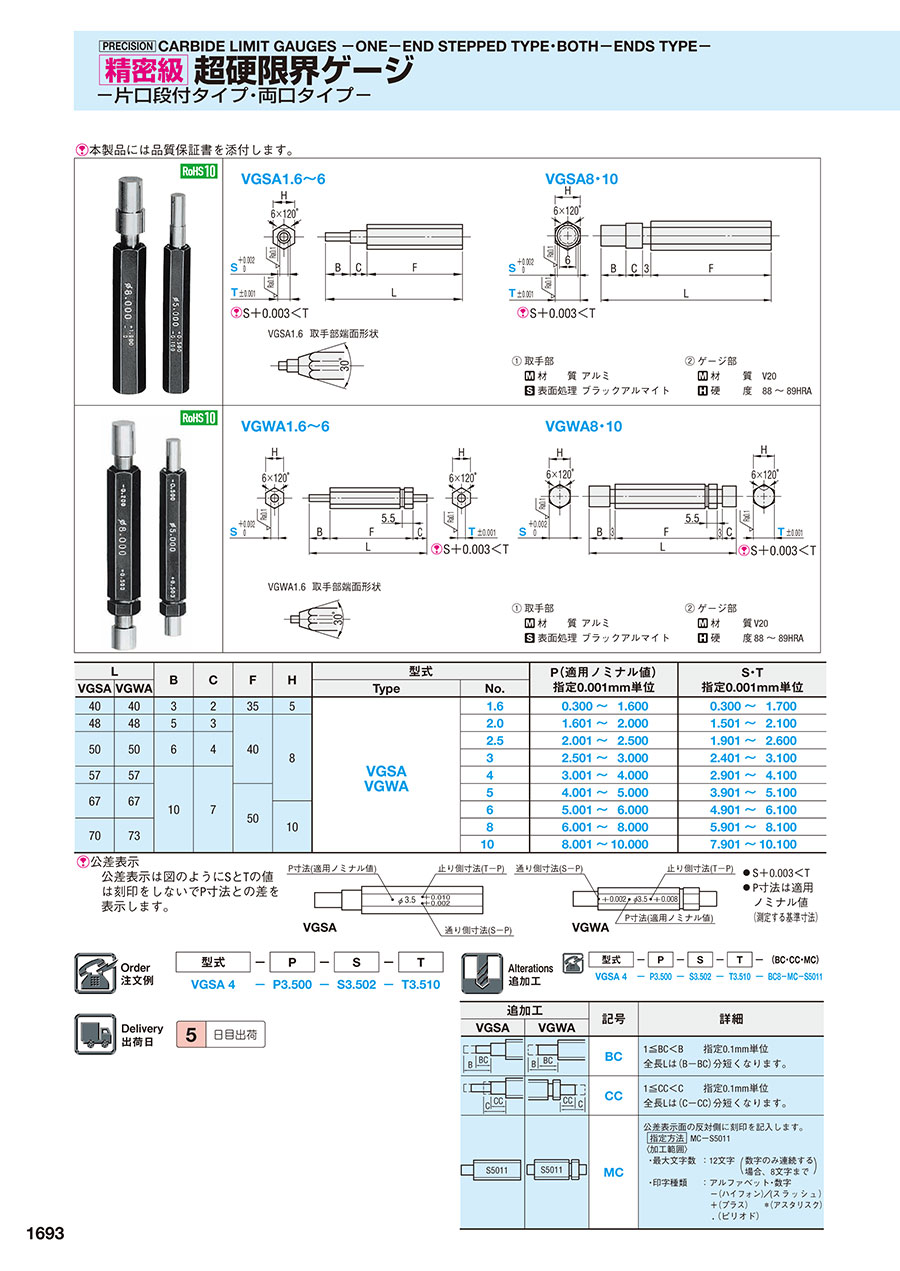

PDFP.1519

型番

商品を一つに絞り込むとこちらに型番が表示されます

精密級超硬限界ゲージ 片口段付タイプ:関連画像

① 取手部                   ②ゲージ部
材   質  アルミ               材   質 V20
表面処理  ブラックアルマイト      硬   度 88~89HRA

VGSA1.6~6
精密級超硬限界ゲージ 片口段付タイプ:関連画像


VGSA1.6 取手部端面形状
精密級超硬限界ゲージ 片口段付タイプ:関連画像


VGSA8・10
精密級超硬限界ゲージ 片口段付タイプ:関連画像


本製品には品質保証書を添付します。
 検査治具用部品ー概要ー
型番
VGSA1.6-P[0.3-1.6/0.001]-S[0.3-1.7/0.001]-T[0.3-1.7/0.001]
VGSA2.0-P[1.6-2/0.001]-S[1.5-2.1/0.001]-T[1.5-2.1/0.001]
VGSA2.5-P[2-2.5/0.001]-S[1.9-2.6/0.001]-T[1.9-2.6/0.001]
VGSA3-P[2.5-3/0.001]-S[2.4-3.1/0.001]-T[2.4-3.1/0.001]
VGSA4-P[3-4/0.001]-S[2.9-4.1/0.001]-T[2.9-4.1/0.001]
VGSA5-P[4-5/0.001]-S[3.9-5.1/0.001]-T[3.9-5.1/0.001]
VGSA6-P[5-6/0.001]-S[4.9-6.1/0.001]-T[4.9-6.1/0.001]
VGSA8-P[6-8/0.001]-S[5.9-8.1/0.001]-T[5.9-8.1/0.001]
VGSA10-P[8-10/0.001]-S[7.9-10.1/0.001]-T[7.9-10.1/0.001]
型番通常単価スライド値引通常
出荷日
RoHSNo.(呼び径)
(mm)
P(適用ノミナル値)
(mm)
S(ゲージ径)
(mm)
T(ゲージ径)
(mm)

-

5日目 対応1.60.3 ~ 1.60.3 ~ 1.70.3 ~ 1.7

-

5日目 対応2.01.6 ~ 21.5 ~ 2.11.5 ~ 2.1

-

5日目 対応2.52 ~ 2.51.9 ~ 2.61.9 ~ 2.6

-

5日目 対応32.5 ~ 32.4 ~ 3.12.4 ~ 3.1

-

5日目 対応43 ~ 42.9 ~ 4.12.9 ~ 4.1

-

5日目 対応54 ~ 53.9 ~ 5.13.9 ~ 5.1

-

5日目 対応65 ~ 64.9 ~ 6.14.9 ~ 6.1

-

5日目 対応86 ~ 85.9 ~ 8.15.9 ~ 8.1

-

5日目 対応108 ~ 107.9 ~ 10.17.9 ~ 10.1

Loading...

  1. 1

規格表


精密級超硬限界ゲージ 片口段付タイプ:関連画像
・規格表
LBCFH型式P(適用ノミナル値)
指定0.001mm単位
S・T
指定0.001mm単位
¥基準単価1~4本
VGSATypeNo.VGSA
4032355VGSA
1.60.300~1.6000.300~1.70020,000
48534082.01.601~2.0001.501~2.10018,500
50642.52.001~2.5001.901~2.60016,500
32.501~3.0002.401~3.100
5710743.001~4.0002.901~4.10016,800
675054.001~5.0003.901~5.100
1065.001~6.0004.901~6.10016,900
7086.001~8.0005.901~8.10017,200
108.001~10.0007.901~10.10017,500
公差表示
公差表示は図のようにSとTの値
は刻印をしないでP寸法との差を
表示します。
VGSA精密級超硬限界ゲージ 片口段付タイプ:関連画像●S+0.003<T
●P寸法は適用
ノミナル値
(測定する基準寸法)

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応
大口
数 量1~45~910~1920~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら

追加工

追加工価格も数量スライド適用 こちら
