プレス金型部品技術窓口
無給油スライドプレート用シム SMP
- chemSHERPA対応品あり
- 通常単価(税別)
- 260円～580円
- 税込単価
- 286円～638円
通常出荷日：在庫品1日目当日出荷可能
無給油スライドプレート用シムとなります。材質はステンレス鋼です。
- 種類
- スライドプレート用シム
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・製品仕様
材質 SUS304
| T | T |
|---|---|
| 0.05 | ±0.01 |
| 0.1 | ±0.02 |
規格表
| ℓ | ℓ1 | 型式 | W | L | T |
|---|---|---|---|---|---|
| 45 | - | SMP | 28 | 75 | 0.05 0.1 |
| 50 | 100 | ||||
| 75 | 125 | ||||
| 100 | 150 | ||||
| 150 | 200 | ||||
| 45 | 38 | 75 | |||
| 50 | 100 | ||||
| 75 | 125 | ||||
| 100 | 150 | ||||
| 150 | 200 | ||||
| 45 | 48 | 75 | |||
| 50 | 100 | ||||
| 75 | 125 | ||||
| 100 | 150 | ||||
| 150 | 200 | ||||
| 45 | 58 | 75 | |||
| 50 | 100 | ||||
| 100 | 150 | ||||
| 25 | 75 | 75 | |||
| 50 | 100 | ||||
| 75 | 125 | ||||
| 100 | 150 | ||||
| 150 | 200 | ||||
| 50 | 50 | SMP | 100 | 100 | |
| 75 | 125 | ||||
| 100 | 150 | ||||
| 150 | 200 | ||||
| 200 | 250 | ||||
| 200 | 300 | ||||
| 75 | 50 | 125 | 125 | ||
| 100 | 150 | ||||
| 150 | 200 | ||||
| 200 | 250 | ||||
| 200 | 300 | ||||
| 200 | 350 | ||||
| 100 | 100 | 150 | 150 | ||
| 150 | 200 | ||||
| 200 | 250 | ||||
| 250 | 300 | ||||
| 150 | 150 | 200 | 200 | ||
| 200 | 250 | ||||
| 250 | 300 |
注文例
出荷日
関連情報

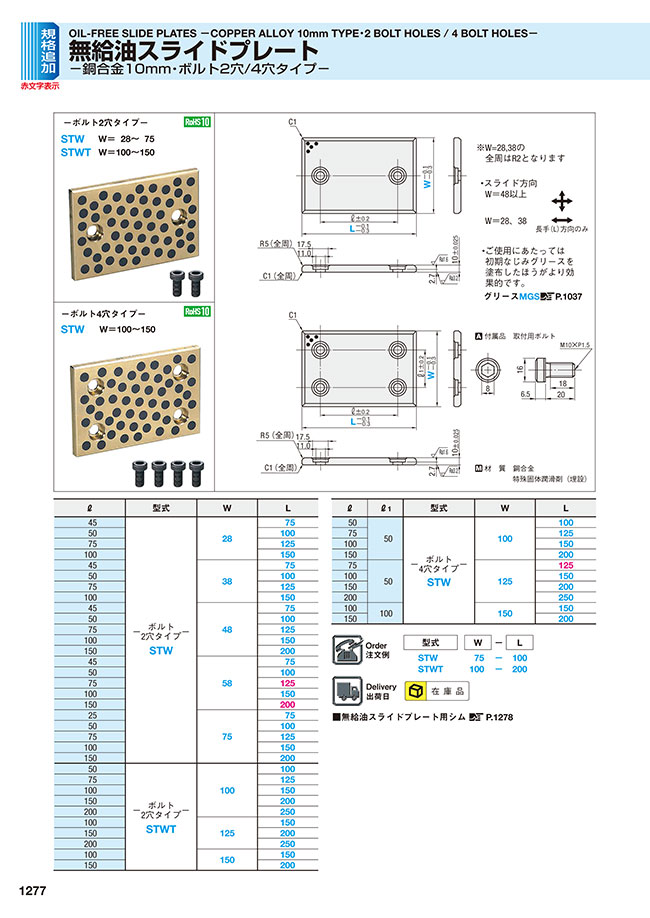

■適用無給油スライドプレート
• MWF・MWFT P.1275
• SEW・SEWT P.1276
• STW・STWT P.1277
絞り込み条件：4 項目の仕様が未選択です
厚さ(mm)
- 0.1
- 0.05
取付穴数
- 2穴
- 4穴
- 6穴
W(幅)(mm)
- 28
- 38
- 48
- 58
- 75
- 100
- 125
- 150
- 200
L(長手方向長さ)(mm)
- 75
- 100
- 125
- 150
- 200
- 250
- 300
- 350
タイプ
- SMP
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
無給油スライドプレート用シムとなります。材質はステンレス鋼です。
無給油スライドプレート用シム SMPのレビュー
スライドプレート用
5
5.02023/06/30
スライドプレートの調整用に購入し、問題なく使えています。スライドプレートがミスミのものでしたので、ぴったりだと思って購入...もっと読む
0人が参考にしています。
スライドプレートの調整用
5
5.02023/06/30
ミスミ製のスライドプレートの調整用に購入しました。スライドプレートの裏にこの商品を挟み込んで摺動面の調整を行っています。
0人が参考にしています。
クリアランス調整
4
4.02021/05/11
板厚違いの曲げ加工をするときにシムプレートで隙間を調整した
簡単に調整できるのが良いと思う
出来れば板厚の種類を増やして...もっと読む
0人が参考にしています。
