リフタユニット

リフタユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

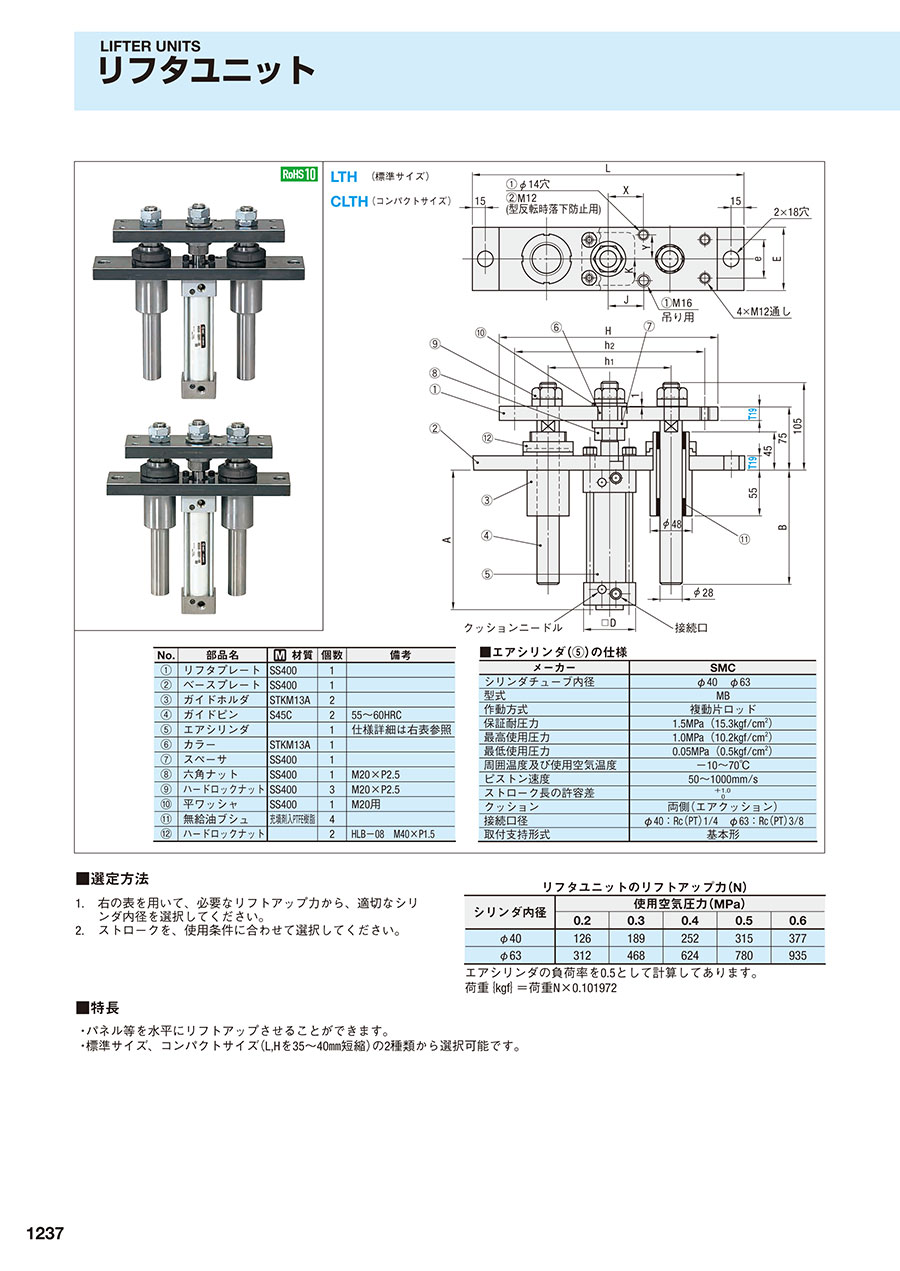

PDFP.1089

型番

商品を一つに絞り込むとこちらに型番が表示されます

リフタユニット:関連画像
・材質表
No. 部品名 材質 個数 備考
リフタプレート SS400 1
ベースプレート SS400 1
ガイドホルダ STKM13A 2
ガイドピン S45C 2 55~60HRC
エアシリンダ 1 仕様詳細は下表参照
カラー STKM13A 1
スペーサ SS400 1
六角ナット SS400 1 M20×P2.5
ハードロックナット SS400 3 M20×P2.5
平ワッシャ SS400 1 M20用
無給油ブシュ 充填剤入PTFE樹脂 4
ハードロックナット 2 HLB-08 M40×P1.5

■エアシリンダ(⑤)の仕様
⑤エアシリンダ TANHAY SMC
シリンダチューブ内径 φ40 φ63
型式 TCA2 MB
作動方式 複動片ロッド
保証耐圧力 1.5MPa(15.3kgf/cm2
最高使用圧力 1.0MPa(10.2kgf/cm2
最低使用圧力 0.05MPa(0.5kgf/cm2
周囲温度及び使用空気温度 5~60℃ -10~70℃
ピストン速度 50~500mm/s 50~1000mm/s
ストローク長の許容差 +1.0
0
クッション 両側(エアクッション)
接続口径 F40:Rc(PT)1/4 F63:Rc(PT)3/8
取付支持形式 基本形

LTH(標準サイズ)
CLTH(コンパクトサイズ)
リフタユニット:関連画像


型番
CLTHS40-[50-200/25]-T[16,​19]
CLTHS63-[50-200/25]-T[16,​19]
CLTHT40-[50-200/50]-T[16,​19]
CLTHT63-[50-200/50]-T[16,​19]
LTHS40-[50,​75,​100]-T[16,​19]
LTHS63-[50,​75,​100]-T[16,​19]
LTHT40-[50,​100]-T[16,​19]
LTHT63-[50,​100]-T[16,​19]
型番通常単価スライド値引通常
出荷日
RoHSリフタユニット仕様 シリンダ メーカー名 シリンダ内径
(mm)
T(板厚)
(mm)
ストローク
(mm)

-

8日目 対応コンパクトサイズSMC4016 ~ 1950 ~ 200

-

8日目 対応コンパクトサイズSMC6316 ~ 1950 ~ 200

-

8日目 対応コンパクトサイズTANHAY4016 ~ 1950 ~ 200

-

8日目 対応コンパクトサイズTANHAY6316 ~ 1950 ~ 200

-

8日目 対応標準サイズSMC4016 ~ 1950 ~ 100

-

8日目 対応標準サイズSMC6316 ~ 1950 ~ 100

-

8日目 対応標準サイズTANHAY4016 ~ 1950 ~ 100

-

8日目 対応標準サイズTANHAY6316 ~ 1950 ~ 100

Loading...

  1. 1

規格表


リフタユニット:関連画像
・規格表
H h1 h2 L E e D J K X Y A B 型式 ストローク T ¥基準単価
Type エアシリンダ シリンダ内径 T=16 T=19
250 140 220 310 75 45 60 30 25 33 28 139 110 LTH
(標準サイズ)
T
エコノミー
(TANHAY製)
40 50 16
19
20,900 21,400
189 160 100 22,040 22,540
270 160 240 330 90 70 85 35 30 48 32 154 110 63 50 16
19
25,650 26,150
204 160 100 26,790 27,290
250 140 220 310 75 45 52 30 25 33 28 138 110 S
(SMC製)
40 50 16
19
27,000 27,500
163 135 75 28,300 28,800
188 160 100 28,300 28,800
270 160 240 330 90 70 75 35 30 48 32 148 110 63 50 16
19
32,000 32,500
173 135 75 33,200 33,700
198 160 100 33,200 33,700
215 115 185 270 75 45 60 30 25 33 28 139 110 CLTH
(コンパクトサイズ)
T
エコノミー
(TANHAY製)
40 50 16
19
20,900 21,400
189 160 100 22,040 22,540
240 135 210 295 90 70 85 35 30 48 32 154 110 63 50 16
19
25,650 26,150
204 160 100 26,790 27,290
215 115 185 270 75 45 52 30 25 33 28 138 110 S
(SMC製)
40 50 16
19
27,000 27,500
163 135 75 28,300 28,800
188 160 100 28,300 28,800
240 135 210 295 90 70 75 35 30 48 32 148 110 63 50 16
19
32,000 32,500
173 135 75 33,200 33,700
198 160 100 33,200 33,700

納期



運送所要日数はこちら

仕様・概要

■特長
・パネル等を水平にリフトアップさせるときに効果を発揮します。
・標準サイズ、コンパクトサイズ(L,Hを35~40㎜短縮)の2種類から選択可能。
・ベースプレートのサイズを追加工(LC)にて短くできますので、よりコンパクトな要求にも対応できます。
・エコノミータイプ(TANHAY製エアシリンダ使用タイプ)も選択できます。SMC製エアシリンダ使用の同等サイズの規格と比べ、約20%低価格になります。
・プレートの板厚が選択可能です。

■選定方法
1.下の表を用いて、必要なリフトアップ力から、適切なシリンダ内径を選択してください。
2.ストロークと各プレートの厚みを、使用条件に合わせて選択してください。

リフタユニットのリフトアップ力(N)
シリンダ内径 使用空気圧力(MPa)
0.2 0.3 0.4 0.5 0.6
φ40 126 189 252 315 377
φ63 312 468 624 780 935
エアシリンダの負荷率を0.5として計算してあります。
荷重(kgf)=荷重N×0.101972

■ご使用にあたって
・エア配管をシリンダに取り付ける場合、配管内の切り子、切削油、ゴミ等を除去して、シリンダ管内に入り込まないようにしてください。なお、シールテープを使用される時は、ねじ部を1.5~2山残して巻いてください。
・使用される空気源は上流側にエアフィルタを取り付ける等して、清浄化を図ってください。
・クッションの調節は出荷時に行っていますが、実使用の負荷や作動速度に応じてクッション量を調節してください。クッション量の調節は、クッションニードルを右にまわすと絞りが小さくなり、クッションのきき具合が強くなります。
・リフタユニットを金型に取り付けた後、適正な機能検査を行って、正しい取り付けがされているかどうかの確認を行ってください。
