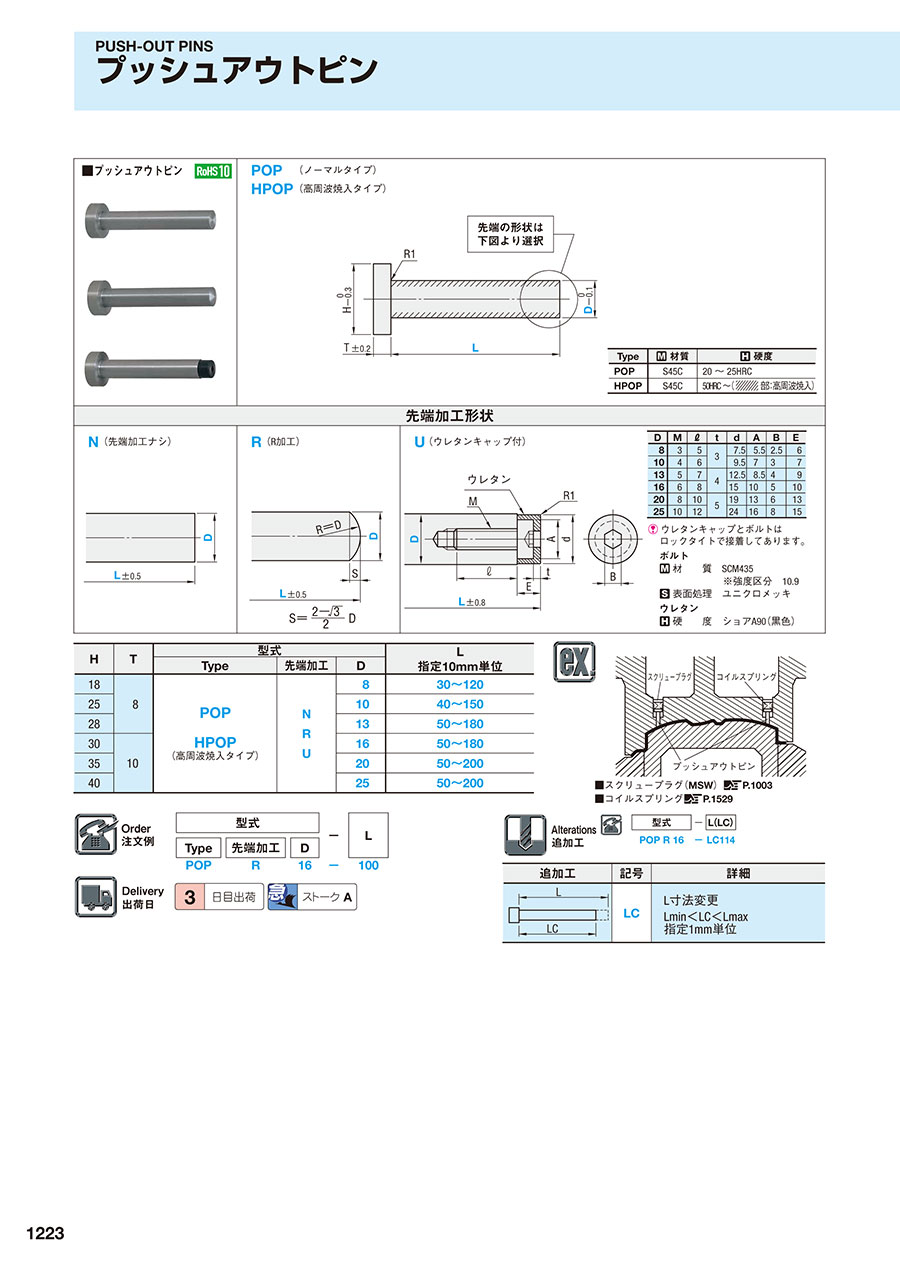

プッシュアウトピン

PDFP.1073

型番

商品を一つに絞り込むとこちらに型番が表示されます

プッシュアウトピン:関連画像
・材質表
Type 材質 硬度
POPS45C20~25HRC
HPOPS45C50HRC~(高周波焼入)

POP (ノーマルタイプ)
HPOP (高周波焼入タイプ)
プッシュアウトピン:関連画像


先端加工形状
N (先端加工ナシ)
プッシュアウトピン:関連画像

R (R加工)
プッシュアウトピン:関連画像

U (ウレタンキャップ付)
プッシュアウトピン:関連画像


プッシュアウトピン:関連画像
ウレタンキャップとボルトは
ロックタイトで接着してあります。
ボルト
材 質 SCM435
      ※強度区分 10.9
表面処理 ユニクロメッキ
        ウレタン
硬 度 ショアA90(黒色)
型番
HPOPN8-[30-120/10]
HPOPN8-LC[31-119/1]
HPOPN10-[40-150/10]
HPOPN10-LC[41-149/1]
HPOPN13-[50-180/10]
HPOPN13-LC[51-179/1]
HPOPN16-[50-180/10]
HPOPN16-LC[51-179/1]
HPOPN20-[50-200/10]
HPOPN20-LC[51-199/1]
HPOPN25-[50-200/10]
HPOPN25-LC[51-199/1]
HPOPR8-[30-120/10]
HPOPR8-LC[31-119/1]
HPOPR10-[40-150/10]
HPOPR10-LC[41-149/1]
HPOPR13-[50-180/10]
HPOPR13-LC[51-179/1]
HPOPR16-[50-180/10]
HPOPR16-LC[51-179/1]
HPOPR20-[50-200/10]
HPOPR20-LC[51-199/1]
HPOPR25-[50-200/10]
HPOPR25-LC[51-199/1]
HPOPU8-[30-120/10]
HPOPU8-LC[31-119/1]
HPOPU10-[40-150/10]
HPOPU10-LC[41-149/1]
HPOPU13-[50-180/10]
HPOPU13-LC[51-179/1]
HPOPU16-[50-180/10]
HPOPU16-LC[51-179/1]
HPOPU20-[50-200/10]
HPOPU20-LC[51-199/1]
HPOPU25-[50-200/10]
HPOPU25-LC[51-199/1]
POPN8-[30-120/10]
POPN8-LC[31-119/1]
POPN10-[40-150/10]
POPN10-LC[41-149/1]
POPN13-[50-180/10]
POPN13-LC[51-179/1]
POPN16-[50-180/10]
POPN16-LC[51-179/1]
POPN20-[50-200/10]
POPN20-LC[51-199/1]
POPN25-[50-200/10]
POPN25-LC[51-199/1]
POPR8-[30-120/10]
POPR8-LC[31-119/1]
POPR10-[40-150/10]
POPR10-LC[41-149/1]
POPR13-[50-180/10]
POPR13-LC[51-179/1]
POPR16-[50-180/10]
POPR16-LC[51-179/1]
POPR20-[50-200/10]
POPR20-LC[51-199/1]
POPR25-[50-200/10]
POPR25-LC[51-199/1]
型番通常単価スライド値引通常
出荷日
RoHS先端加工 タイプ D(軸径)
(mm)
LC(L寸法変更)
(mm)
L
(mm)

-

3日目 対応先端加工なし高周波焼入タイプ8-30 ~ 120

-

3日目 対応先端加工なし高周波焼入タイプ831 ~ 119-

-

3日目 対応先端加工なし高周波焼入タイプ10-40 ~ 150

-

3日目 対応先端加工なし高周波焼入タイプ1041 ~ 149-

-

3日目 対応先端加工なし高周波焼入タイプ13-50 ~ 180

-

3日目 対応先端加工なし高周波焼入タイプ1351 ~ 179-

-

3日目 対応先端加工なし高周波焼入タイプ16-50 ~ 180

-

3日目 対応先端加工なし高周波焼入タイプ1651 ~ 179-

-

3日目 対応先端加工なし高周波焼入タイプ20-50 ~ 200

-

3日目 対応先端加工なし高周波焼入タイプ2051 ~ 199-

-

3日目 対応先端加工なし高周波焼入タイプ25-50 ~ 200

-

3日目 対応先端加工なし高周波焼入タイプ2551 ~ 199-

-

3日目 対応R加工高周波焼入タイプ8-30 ~ 120

-

3日目 対応R加工高周波焼入タイプ831 ~ 119-

-

3日目 対応R加工高周波焼入タイプ10-40 ~ 150

-

3日目 対応R加工高周波焼入タイプ1041 ~ 149-

-

3日目 対応R加工高周波焼入タイプ13-50 ~ 180

-

3日目 対応R加工高周波焼入タイプ1351 ~ 179-

-

3日目 対応R加工高周波焼入タイプ16-50 ~ 180

-

3日目 対応R加工高周波焼入タイプ1651 ~ 179-

-

3日目 対応R加工高周波焼入タイプ20-50 ~ 200

-

3日目 対応R加工高周波焼入タイプ2051 ~ 199-

-

3日目 対応R加工高周波焼入タイプ25-50 ~ 200

-

3日目 対応R加工高周波焼入タイプ2551 ~ 199-

-

3日目 対応ウレタンキャップ付高周波焼入タイプ8-30 ~ 120

-

3日目 対応ウレタンキャップ付高周波焼入タイプ831 ~ 119-

-

3日目 対応ウレタンキャップ付高周波焼入タイプ10-40 ~ 150

-

3日目 対応ウレタンキャップ付高周波焼入タイプ1041 ~ 149-

-

3日目 対応ウレタンキャップ付高周波焼入タイプ13-50 ~ 180

-

3日目 対応ウレタンキャップ付高周波焼入タイプ1351 ~ 179-

-

3日目 対応ウレタンキャップ付高周波焼入タイプ16-50 ~ 180

-

3日目 対応ウレタンキャップ付高周波焼入タイプ1651 ~ 179-

-

3日目 対応ウレタンキャップ付高周波焼入タイプ20-50 ~ 200

-

3日目 対応ウレタンキャップ付高周波焼入タイプ2051 ~ 199-

-

3日目 対応ウレタンキャップ付高周波焼入タイプ25-50 ~ 200

-

3日目 対応ウレタンキャップ付高周波焼入タイプ2551 ~ 199-

-

3日目 対応先端加工なしノーマルタイプ8-30 ~ 120

-

3日目 対応先端加工なしノーマルタイプ831 ~ 119-

-

3日目 対応先端加工なしノーマルタイプ10-40 ~ 150

-

3日目 対応先端加工なしノーマルタイプ1041 ~ 149-

-

3日目 対応先端加工なしノーマルタイプ13-50 ~ 180

-

3日目 対応先端加工なしノーマルタイプ1351 ~ 179-

-

3日目 対応先端加工なしノーマルタイプ16-50 ~ 180

-

3日目 対応先端加工なしノーマルタイプ1651 ~ 179-

-

3日目 対応先端加工なしノーマルタイプ20-50 ~ 200

-

3日目 対応先端加工なしノーマルタイプ2051 ~ 199-

-

3日目 対応先端加工なしノーマルタイプ25-50 ~ 200

-

3日目 対応先端加工なしノーマルタイプ2551 ~ 199-

-

3日目 対応R加工ノーマルタイプ8-30 ~ 120

-

3日目 対応R加工ノーマルタイプ831 ~ 119-

-

3日目 対応R加工ノーマルタイプ10-40 ~ 150

-

3日目 対応R加工ノーマルタイプ1041 ~ 149-

-

3日目 対応R加工ノーマルタイプ13-50 ~ 180

-

3日目 対応R加工ノーマルタイプ1351 ~ 179-

-

3日目 対応R加工ノーマルタイプ16-50 ~ 180

-

3日目 対応R加工ノーマルタイプ1651 ~ 179-

-

3日目 対応R加工ノーマルタイプ20-50 ~ 200

-

3日目 対応R加工ノーマルタイプ2051 ~ 199-

-

3日目 対応R加工ノーマルタイプ25-50 ~ 200

-

3日目 対応R加工ノーマルタイプ2551 ~ 199-

Loading...

規格表


プッシュアウトピン:関連画像
・規格表
HT型式L
指定10mm単位
¥基準単価 1~9本
POPHPOP
Type先端加工D
NRUNRU
188POP

HPOP

(高周波焼入タイプ)
N
R
U
830~1205006508407809301,120
251040~1506508001,0109801,1301,340
281350~1808501,0001,2201,2001,3501,540
30101650~1809501,1001,3201,3001,4501,670
352050~2001,3001,4501,7201,6701,8202,090
402550~2001,5801,7302,0301,9802,1302,430

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


500円/1本
3本以上で1明細行当たり一律1,350円

運送所要日数はこちら

価格表



使用例

プッシュアウトピン:関連画像


■スクリュープラグ(MSW) こちら
■コイルスプリング こちら

追加工

追加工価格も数量スライド適用 こちら

プッシュアウトピン:関連画像
