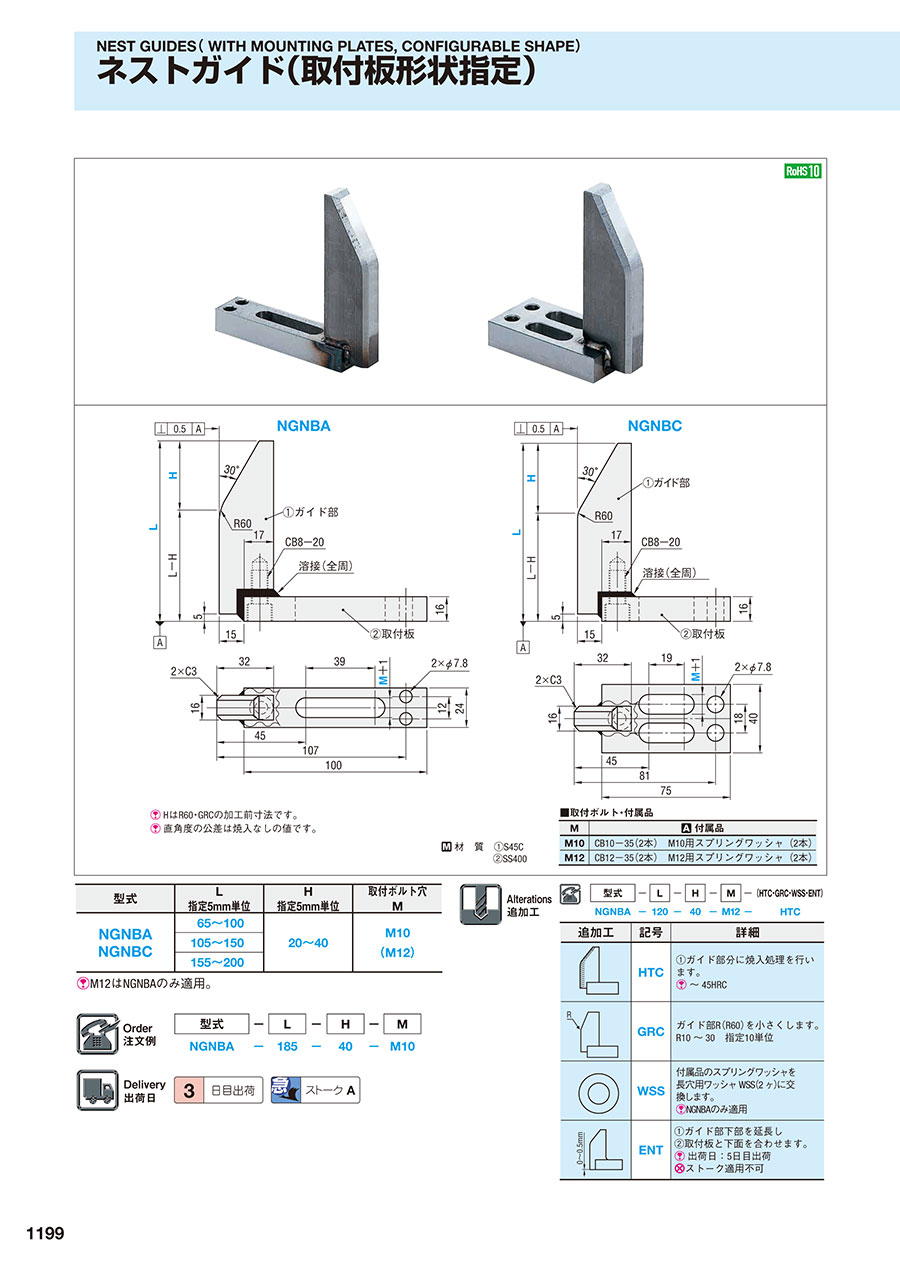

ネストガイド(取付板形状指定)-強化タイプ

PDFP.1051

型番

商品を一つに絞り込むとこちらに型番が表示されます

ネストガイド(取付板形状指定)-強化タイプ:関連画像

材質 ①S45C
     ②SS400

■取付ボルト・付属品
M 付属品
M10CB10-35(2本) M10用スプリングワッシャ(2本)
M12CB12-35(2本) M12用スプリングワッシャ(2本)

NGNBA
ネストガイド(取付板形状指定)-強化タイプ:関連画像


NGNBC
ネストガイド(取付板形状指定)-強化タイプ:関連画像


HはR60・GRCの加工前寸法です。
型番
NGNBA-[65-200/5]-[20-40/5]-M[10,​12]
NGNBC-[65-200/5]-[20-40/5]-M10
型番通常単価スライド値引通常
出荷日
RoHS取付プレート幅
(mm)
L(ガイド部高さ)
(mm)
H(テーパ部長)
(mm)
M(取付ボルト穴)
(mm)

-

3日目 対応2465 ~ 20020 ~ 4010 ~ 12

-

3日目 対応4065 ~ 20020 ~ 4010

Loading...

  1. 1

規格表


ネストガイド(取付板形状指定)-強化タイプ:関連画像
・規格表
型式L
指定5mm単位
H
指定5mm単位
取付ボルト穴
M
¥基準単価
1~9本
NGNBA
NGNBC
65~10020~40M10
(M12)
2,760
105~1502,910
155~2003,130
M12はNGNBAのみ適用。
①ガイド部と②取付板は溶接+ボルト締めにて固定します。
①ガイド部はS45Cを使用していますので火炎焼入れや、HTC追加工等により、ガイド部の硬度UPが可能です。

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~2930~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

価格表


追加工

追加工価格も数量スライド適用 こちら

ネストガイド(取付板形状指定)-強化タイプ:関連画像
