ゆるみ止めワッシャ(ノルトロック(R))【1~200個入り】

ゆるみ止めワッシャ(ノルトロック(R))

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

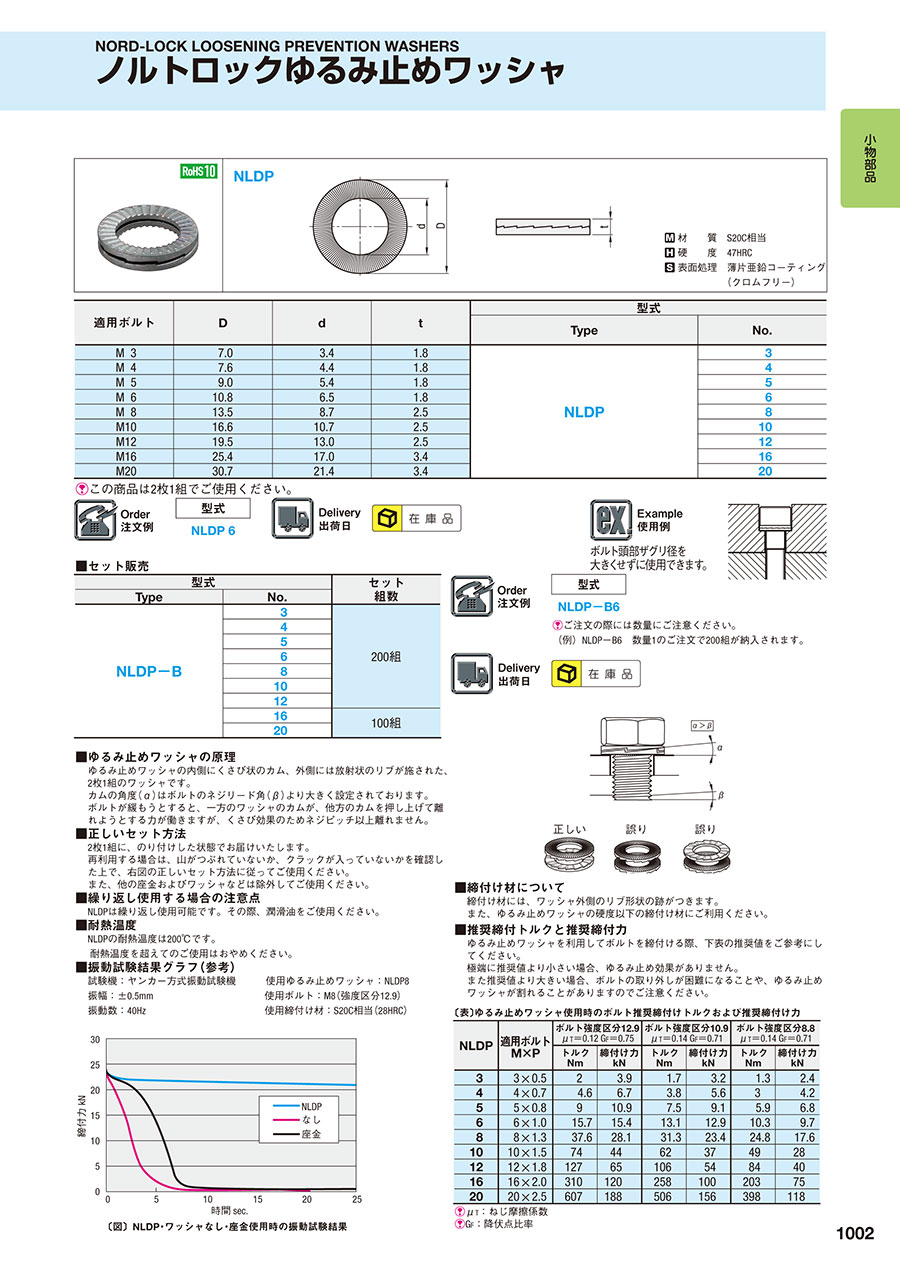

PDFP.847

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

ゆるみ止めワッシャ(ノルトロック(R)):関連画像

材   質 S25C相当
硬   度 47HRC
表面処理 薄片亜鉛コーティング (クロムフリー)

NLDP
ゆるみ止めワッシャ(ノルトロック(R)):関連画像


この商品は2枚1組でご使用ください。
型番
NLDP3
NLDP4
NLDP5
NLDP6
NLDP8
NLDP10
NLDP12
NLDP16
NLDP20
NLDP-B3
NLDP-B4
NLDP-B5
NLDP-B6
NLDP-B8
NLDP-B10
NLDP-B12
NLDP-B16
NLDP-B20
型番通常単価スライド値引通常
出荷日
RoHS適用ねじ径
(mm)
販売形態

120円

あり 在庫品1日目(当日可能) 対応31組単位

120円

あり 在庫品1日目(当日可能) 対応41組単位

120円

あり 在庫品1日目(当日可能) 対応51組単位

120円

あり 在庫品1日目(当日可能) 対応61組単位

140円

あり 在庫品1日目(当日可能) 対応81組単位

150円

あり 在庫品1日目(当日可能) 対応101組単位

210円

あり 在庫品1日目(当日可能) 対応121組単位

300円

あり 在庫品1日目(当日可能) 対応161組単位

350円

あり 在庫品1日目(当日可能) 対応201組単位

6,000円

200個入り

在庫品1日目(当日可能) 対応3200組単位

6,000円

200個入り

在庫品1日目(当日可能) 対応4200組単位

6,000円

200個入り

在庫品1日目(当日可能) 対応5200組単位

6,000円

200個入り

在庫品1日目(当日可能) 対応6200組単位

8,000円

200個入り

在庫品1日目(当日可能) 対応8200組単位

10,000円

200個入り

在庫品1日目(当日可能) 対応10200組単位

18,000円

200個入り

在庫品1日目(当日可能) 対応12200組単位

18,000円

100個入り

在庫品1日目(当日可能) 対応16100組単位

21,000円

100個入り

在庫品1日目(当日可能) 対応20100組単位

Loading...

  1. 1

規格表


ゆるみ止めワッシャ(ノルトロック(R)):関連画像
ゆるみ止めワッシャ(ノルトロック(R)):関連画像
ご注文の際には数量にご注意ください。
 (例) NLDP-B6 数量1のご注文で200組が納入されます。

・規格表
適用ボルトDdt型式¥基準単価¥スライド単価
TypeNo.1~19組20~199組
(*は20~99組)
M 37.03.41.8NLDP312084
M 47.64.41.84
M 59.05.41.85
M 610.86.51.86
M 813.58.72.5814098
M1016.610.72.510150105
M1219.513.02.512210147
M1625.417.03.416300*210
M2030.721.43.420380*260
この商品は2枚1組でご使用ください。
表示数量超えはWOSにてご確認ください。


■セット販売
型式セット価格セット
組数
TypeNo.
NLDP-B36,000(¥30/1組)200組
4
5
6
88,000(¥40/1組)
1010,000(¥50/1組)
1218,000(¥90/1組)
1618,000(¥180/1組)100組
2021,000(¥210/1組)

納期



運送所要日数はこちら

仕様・概要

■ゆるみ止めワッシャの原理
ゆるみ止めワッシャの内側にくさび状のカム、外側には放射状のリブが施された、2枚1組のワッシャです。
カムの角度(α)はボルトのネジリード角(β)より大きく設定されております。
ボルトが緩もうとすると、一方のワッシャのカムが、他方のカムを押し上げて離れようとする力が働きますが、くさび効果のためネジピッチ以上離れません。

ゆるみ止めワッシャ(ノルトロック(R)):関連画像


■正しいセット方法
2枚1組に、のり付けした状態でお届けいたします。
再利用する場合は、山がつぶれていないか、クラックが入っていないかを確認した上で、右図の正しいセット方法に従ってご使用ください。
また、他の座金及びワッシャなどは除外してご使用ください。

■繰り返し使用する場合の注意点
NLDPは繰り返し使用可能です。その際、潤滑油をご使用ください。

■耐熱温度
NLDPの耐熱温度は200℃です。
耐熱温度を超えてのご使用はおやめください。

■振動試験結果グラフ(参考)
試験機:ヤンカー方式振動試験機   使用ゆるみ止めワッシャ:NLDP8
振幅:±0.5mm            使用ボルト:M8(強度区分12.9)
振動数:40Hz            使用締付け材:S20C相当(28HRC)
ゆるみ止めワッシャ(ノルトロック(R)):関連画像


■ 締付け材について
締付け材には、ワッシャ外側のリブ形状の跡がつきます。
また、ゆるみ止めワッシャの硬度以下の締付け材にご利用ください。

■ 推奨締付トルクと推奨締付力
ゆるみ止めワッシャを利用してボルトを締付ける際、下表の推奨値をご参考にしてください。
極端に推奨値より小さい場合、ゆるみ止め効果がありません。
また推奨値より大きい場合、ボルトの取り外しが困難になることや、ゆるみ止めワッシャが割れることがありますのでご注意ください。

〔表〕ゆるみ止めワッシャ使用時のボルト推奨締付けトルクおよび推奨締付け力
NLDP適用ボルト
M×P
ボルト強度区分12.9
μT=0.12 GF=0.75
ボルト強度区分10.9
μT=0.14 GF=0.71
ボルト強度区分8.8
μT=0.14 GF=0.71
トルク
Nm
締付け力
kN
トルク
Nm
締付け力
kN
トルク
Nm
締付け力
kN
33×0.523.91.73.21.32.4
44×0.74.66.73.85.634.2
55×0.8910.97.59.15.96.8
66×1.015.715.413.112.910.39.7
88×1.337.628.131.323.424.817.6
1010×1.5744462374928
1212×1.812765106548440
1616×2.031012025810020375
2020×2.5607188506156398118
μT:ねじ摩擦係数
GF:降伏点比率

使用例

ゆるみ止めワッシャ(ノルトロック(R)):関連画像


ゆるみ止めワッシャ(ノルトロック(R))のレビュー

評価 5.0 平均 5.0 (3件のレビュー) レビューを書く
  • ボルトゆるみ止め2017/06/19
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    プレス上下の繰り返し引張荷重によりボルトが緩む。ゆるみ止めでスプリングワッシャーを考えたが座ぐり穴にボルト頭が入っているのでスプリングワッシャーだと径大きく入らない。ノルトロックだとボルト頭径とほぼ同径なので座ぐり穴に入りボルト緩み対策ができた。今後同様の箇所でも使用したい。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 機械装置部品の、ゆるみ止め。2016/12/19
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    厚さが2㎜ほどと薄く、狭い箇所でも使用できました。
    ゆるみ止め効果も非常に高く、重要部品の締結に今後も使用します。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 振動がある部品の取り付け部2016/10/06
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    摩擦ではなく張力を使って固定し、緩み止めに効果があるという面白い製品だと思いました。実際に使ってみて緩まないので、今後も使用していく予定です。
