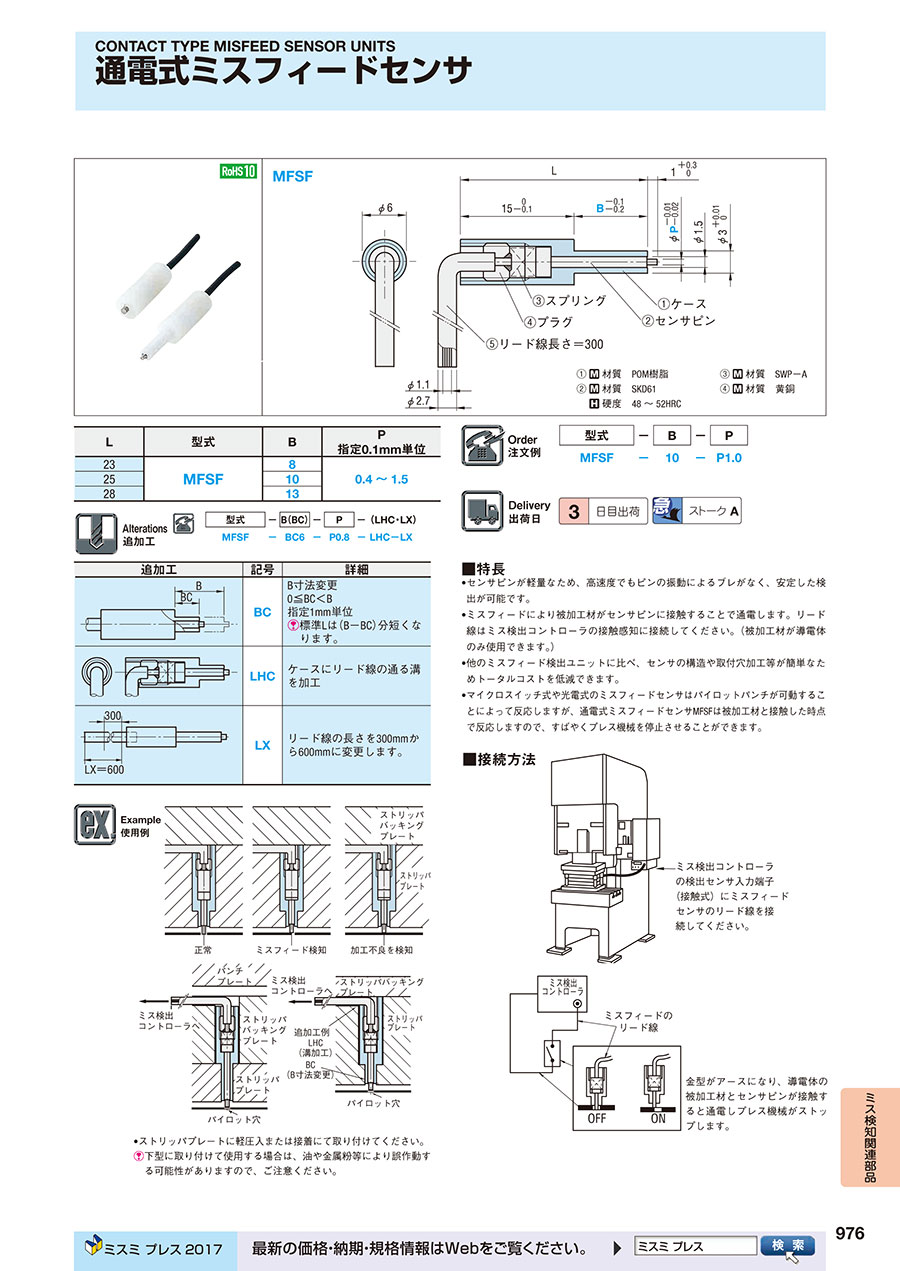

通電式ミスフィードセンサ

通電式ミスフィードセンサ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.662

型番

商品を一つに絞り込むとこちらに型番が表示されます

通電式ミスフィードセンサ:関連画像


材質 POM樹脂    ③ 材質 SWP-A
材質 SKD61     ④ 材質 黄銅
    硬度 48~52HRC

MFSF
通電式ミスフィードセンサ:関連画像

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~910~1920~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
MFSF-[8,​10,​13]-P[0.4-1.5/0.1]
MFSF-BC[0-12/1]-P[0.4-1.5/0.1]
型番通常単価スライド値引通常
出荷日
RoHSBC(B寸変更)
(mm)
P(先端径)
(mm)
B
(mm)

-

3日目 対応-0.4 ~ 1.58 ~ 13

-

3日目 対応0 ~ 120.4 ~ 1.5-

Loading...

  1. 1

規格表


通電式ミスフィードセンサ:関連画像
・規格表
L型式BP
指定0.1mm単位
¥基準単価
1~4本
23MFSF80.4~1.5990
2510
2813

納期


500円/1本
3本以上で1明細行当たり一律1,350円

運送所要日数はこちら

仕様・概要

■特長
●センサピンが軽量なため、高速度でもピンの振動によるブレがなく、安定した検出が可能です。
●ミスフィードにより被加工材がセンサピンに接触することで通電します。リード線はミス検出コントローラの接触感知に接続してください。(被加工材が導電体のみ使用できます。)
●他のミスフィード検出ユニットに比べ、センサの構造や取付穴加工等が簡単なためトータルコストを低減できます。
●マイクロスイッチ式や光電式のミスフィードセンサはパイロットパンチが可動することによって反応しますが、通電式ミスフィードセンサMFSFは被加工材と接触した時点で反応しますので、すばやくプレス機械を停止させることができます。

■接続方法
通電式ミスフィードセンサ:関連画像

使用例

通電式ミスフィードセンサ:関連画像


通電式ミスフィードセンサ:関連画像

●ストリッパプレ-トに軽圧入または接着にて取り付けてください。
下型に取り付けて使用する場合は、油や金属粉等により誤作動する可能性がありますので、ご注意ください。

通電式ミスフィードセンサ:関連画像

追加工

追加工価格も数量スライド適用 こちら
通電式ミスフィードセンサ:関連画像
