超硬ストリッパ固定用ストレートパイロットパンチ 先端R・テーパ一体・ツバマイナス公差 ノーマル・ラップ仕上げ・TiCN処理

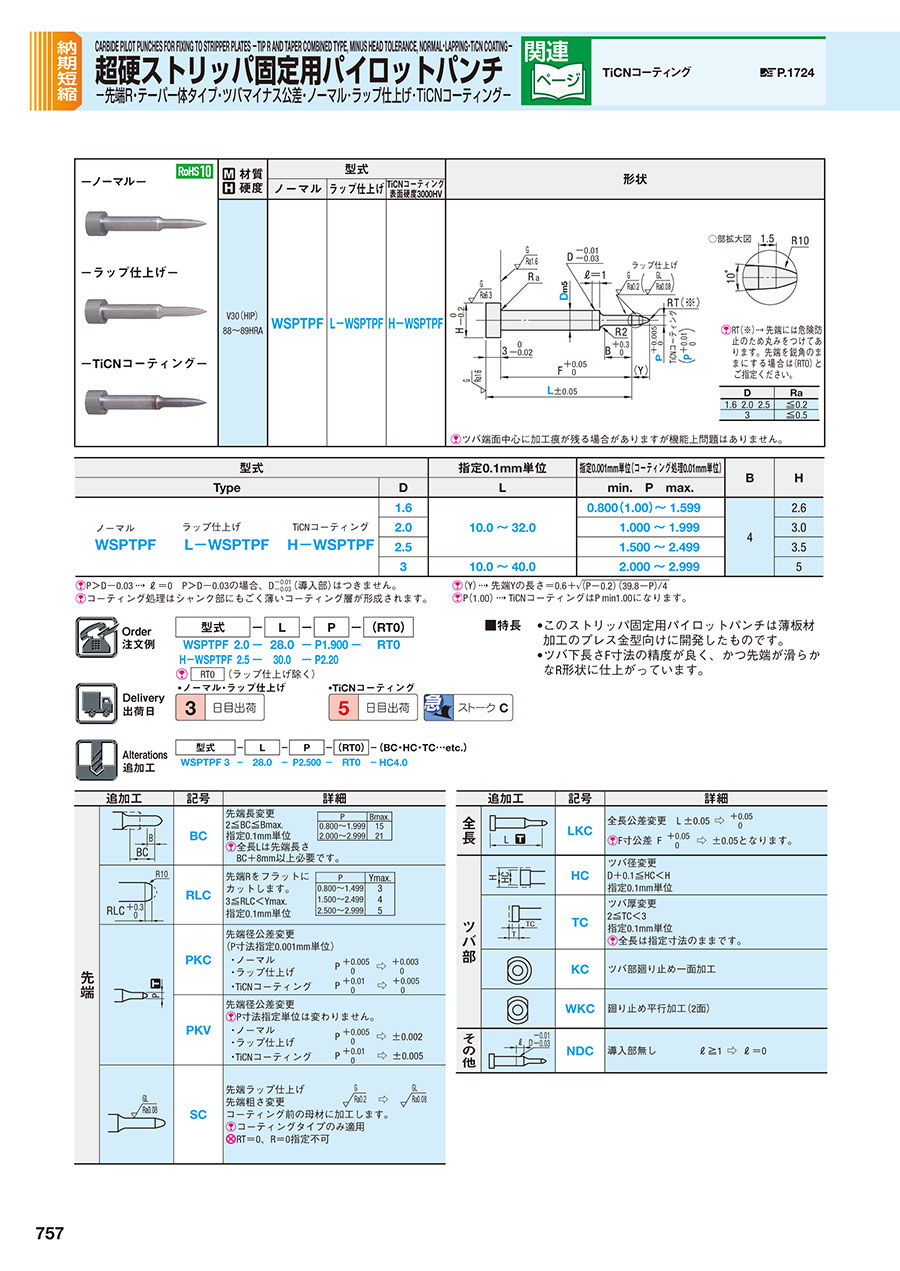

PDFP.601

型番

商品を一つに絞り込むとこちらに型番が表示されます

超硬ストリッパ固定用ストレートパイロットパンチ 先端R・テーパ一体・ツバマイナス公差 ノーマル・ラップ仕上げ・TiCN処理:関連画像
・材質表
材質
硬度
型式形 状
ノーマルラップ仕上げコーティングTiCN処理
表面硬度3000HV
V30(HIP)
88~89HRA
WSPTFL-WSPTFH-WSPTF

超硬ストリッパ固定用ストレートパイロットパンチ 先端R・テーパ一体・ツバマイナス公差 ノーマル・ラップ仕上げ・TiCN処理:関連画像

ツバ端面中心に加工痕が残る場合がありますが機能上問題はございません。

○部拡大図
超硬ストリッパ固定用ストレートパイロットパンチ 先端R・テーパ一体・ツバマイナス公差 ノーマル・ラップ仕上げ・TiCN処理:関連画像
RT(※)→先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合はRT=0とご指定ください。
超硬ストリッパ固定用ストレートパイロットパンチ 先端R・テーパ一体・ツバマイナス公差 ノーマル・ラップ仕上げ・TiCN処理:関連画像




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~45~910~1415~2021~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
H-WSPTF1.6-[10-32/0.1]-P[0.8-1.6/0.01]
H-WSPTF2.0-[10-32/0.1]-P[1-2/0.01]
H-WSPTF2.5-[10-32/0.1]-P[1-2.5/0.01]
H-WSPTF3-[10-40/0.1]-P[2-3/0.01]
L-WSPTF1.6-[10-32/0.1]-P[0.8-1.6/0.001]
L-WSPTF2.0-[10-32/0.1]-P[1-2/0.001]
L-WSPTF2.5-[10-32/0.1]-P[1-2.5/0.001]
L-WSPTF3-[10-40/0.1]-P[2-3/0.001]
WSPTF1.6-[10-32/0.1]-P[0.8-1.6/0.001]
WSPTF2.0-[10-32/0.1]-P[1-2/0.001]
WSPTF2.5-[10-32/0.1]-P[1.5-2.5/0.001]
WSPTF3-[10-40/0.1]-P[2-3/0.001]
型番通常単価スライド値引通常
出荷日
RoHS表面処理 No.(呼び径)
(mm)
L(全長)
(mm)
P(刃先寸法)
(mm)

-

8日目 対応TiCN1.610 ~ 320.8 ~ 1.6

-

8日目 対応TiCN2.010 ~ 321 ~ 2

-

8日目 対応TiCN2.510 ~ 321 ~ 2.5

-

8日目 対応TiCN310 ~ 402 ~ 3

-

3日目 対応ラップ仕上げ1.610 ~ 320.8 ~ 1.6

-

3日目 対応ラップ仕上げ2.010 ~ 321 ~ 2

-

3日目 対応ラップ仕上げ2.510 ~ 321 ~ 2.5

-

3日目 対応ラップ仕上げ310 ~ 402 ~ 3

-

3日目 対応なし1.610 ~ 320.8 ~ 1.6

-

3日目 対応なし2.010 ~ 321 ~ 2

-

3日目 対応なし2.510 ~ 321.5 ~ 2.5

-

3日目 対応なし310 ~ 402 ~ 3

Loading...

  1. 1

規格表


超硬ストリッパ固定用ストレートパイロットパンチ 先端R・テーパ一体・ツバマイナス公差 ノーマル・ラップ仕上げ・TiCN処理:関連画像
RT=0 のみ指定可。(但しラップ仕上げを除く)

・規格表
型式指定0.1mm単位指定0.001mm単位(コーティング処理0.01mm単位)H
TypeNo.Lmin.Pmax.
ノーマルラップ仕上げコーティングTiCN処理
WSPTF L-WSPTFH-WSPTF
1.610.0~32.00.800~1.6002.6
2.01.000~2.0003.0
2.51.500~2.5003.5
310.0~40.02.000~3.0005
(Y)→先端Yの長さ=0.6+超硬ストリッパ固定用ストレートパイロットパンチ 先端R・テーパ一体・ツバマイナス公差 ノーマル・ラップ仕上げ・TiCN処理:関連画像
P(1.00)→コーティングTiCN処理はP min1.00になります。

納期

●ノーマル・ラップ仕上げ


●コーティングTiCN処理

1,500円/1本
3本以上で1明細行当たり一律4,050円

運送所要日数はこちら

価格表


No.¥基準単価 1~4本
ノーマルラップ仕上げコーティングTiCN処理
WSPTFL-WSPTFH-WSPTF
1.65,9107,0507,400
2.05,4405,5805,930
2.55,4405,5805,930
35,4405,5805,930

仕様・概要

■特長
●このストリッパ固定用パイロットパンチは薄板材加工のプレス金型向けに開発したものです。
●ツバ下長さF寸法の精度が良く、かつ先端が滑らかなR形状に仕上がっています。

追加工

追加工価格も数量スライド適用 こちら

超硬ストリッパ固定用ストレートパイロットパンチ 先端R・テーパ一体・ツバマイナス公差 ノーマル・ラップ仕上げ・TiCN処理:関連画像


基本情報

先端形状 ストレート 刃先形状 先端R&テーパ 材質 超硬V30(HIP)
取付プレート ストリッパプレート シャンク(取付部)形状 標準
