精密級超硬ストリッパ固定用パイロットパンチ ストレートタイプ・ノーマル・ラップ仕上げ

精密級超硬ストリッパ固定用パイロットパンチ ストレートタイプ・ノーマル・ラップ仕上げ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

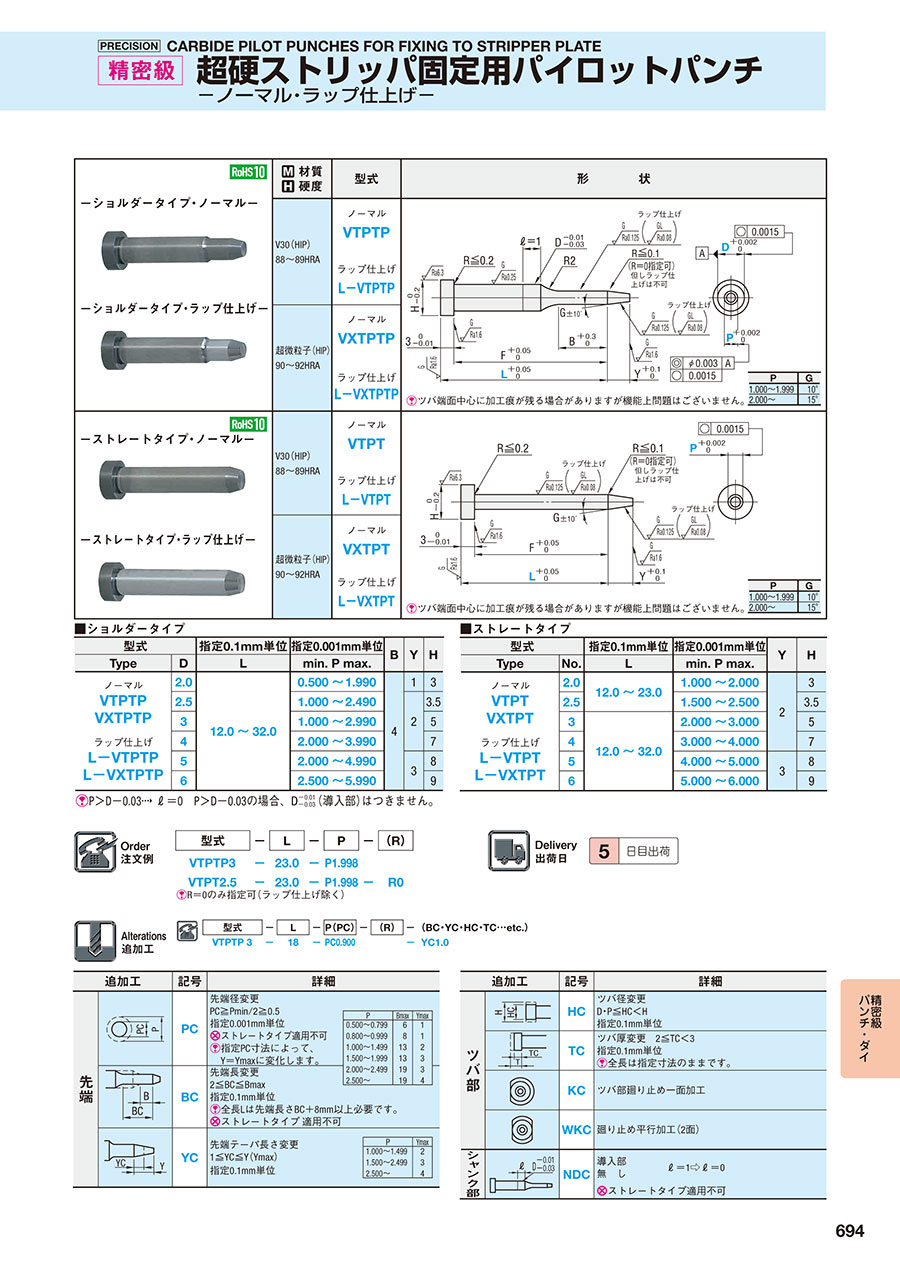

PDFP.693

型番

商品を一つに絞り込むとこちらに型番が表示されます


型番
L-VTPT2.0-[12-23/0.1]-P[1-2/0.001]
L-VTPT2.5-[12-23/0.1]-P[1.5-2.5/0.001]
L-VTPT3-[12-32/0.1]-P[2-3/0.001]
L-VTPT4-[12-32/0.1]-P[3-4/0.001]
L-VTPT5-[12-32/0.1]-P[4-5/0.001]
L-VTPT6-[12-32/0.1]-P[5-6/0.001]
L-VXTPT2.0-[12-23/0.1]-P[1-2/0.001]
L-VXTPT2.5-[12-23/0.1]-P[1.5-2.5/0.001]
L-VXTPT3-[12-32/0.1]-P[2-3/0.001]
L-VXTPT4-[12-32/0.1]-P[3-4/0.001]
L-VXTPT5-[12-32/0.1]-P[4-5/0.001]
L-VXTPT6-[12-32/0.1]-P[5-6/0.001]
VTPT2.0-[12-23/0.1]-P[1-2/0.001]
VTPT2.5-[12-23/0.1]-P[1.5-2.5/0.001]
VTPT3-[12-32/0.1]-P[2-3/0.001]
VTPT4-[12-32/0.1]-P[3-4/0.001]
VTPT5-[12-32/0.1]-P[4-5/0.001]
VTPT6-[12-32/0.1]-P[5-6/0.001]
VXTPT2.0-[12-23/0.1]-P[1-2/0.001]
VXTPT2.5-[12-23/0.1]-P[1.5-2.5/0.001]
VXTPT3-[12-32/0.1]-P[2-3/0.001]
VXTPT4-[12-32/0.1]-P[3-4/0.001]
VXTPT5-[12-32/0.1]-P[4-5/0.001]
VXTPT6-[12-32/0.1]-P[5-6/0.001]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS材質 ラップ仕上げ有無 D(シャンク径)
(mm)
L(全長)
(mm)
P(刃先寸法)
(mm)

-

1個 5日目 対応超硬V30(HIP)2.012 ~ 231 ~ 2

-

1個 5日目 対応超硬V30(HIP)2.512 ~ 231.5 ~ 2.5

-

1個 5日目 対応超硬V30(HIP)312 ~ 322 ~ 3

-

1個 5日目 対応超硬V30(HIP)412 ~ 323 ~ 4

-

1個 5日目 対応超硬V30(HIP)512 ~ 324 ~ 5

-

1個 5日目 対応超硬V30(HIP)612 ~ 325 ~ 6

-

1個 5日目 対応超微粒子超硬(HIP)2.012 ~ 231 ~ 2

-

1個 5日目 対応超微粒子超硬(HIP)2.512 ~ 231.5 ~ 2.5

-

1個 5日目 対応超微粒子超硬(HIP)312 ~ 322 ~ 3

-

1個 5日目 対応超微粒子超硬(HIP)412 ~ 323 ~ 4

-

1個 5日目 対応超微粒子超硬(HIP)512 ~ 324 ~ 5

-

1個 5日目 対応超微粒子超硬(HIP)612 ~ 325 ~ 6

-

1個 5日目 対応超硬V30(HIP)2.012 ~ 231 ~ 2

-

1個 5日目 対応超硬V30(HIP)2.512 ~ 231.5 ~ 2.5

-

1個 5日目 対応超硬V30(HIP)312 ~ 322 ~ 3

-

1個 5日目 対応超硬V30(HIP)412 ~ 323 ~ 4

-

1個 5日目 対応超硬V30(HIP)512 ~ 324 ~ 5

-

1個 5日目 対応超硬V30(HIP)612 ~ 325 ~ 6

-

1個 5日目 対応超微粒子超硬(HIP)2.012 ~ 231 ~ 2

-

1個 5日目 対応超微粒子超硬(HIP)2.512 ~ 231.5 ~ 2.5

-

1個 5日目 対応超微粒子超硬(HIP)312 ~ 322 ~ 3

-

1個 5日目 対応超微粒子超硬(HIP)412 ~ 323 ~ 4

-

1個 5日目 対応超微粒子超硬(HIP)512 ~ 324 ~ 5

-

1個 5日目 対応超微粒子超硬(HIP)612 ~ 325 ~ 6

Loading...

  1. 1

価格表

■基準単価

D VTPT VXTPT L-VTPT L-VXTPT
2.0 13,020 14,020 13,780 14,780
2.5 11,690 12,560 12,450 13,320
3 11,630 12,490 12,390 13,250
4 11,560 12,430 12,320 13,190
5 11,560 12,430 12,320 13,190
6 11,560 12,430 12,320 13,190

追加工

精密級超硬ストリッパ固定用パイロットパンチ ストレートタイプ・ノーマル・ラップ仕上げ:関連画像

基本情報

パンチ/ボタンダイ パイロットパンチ エア穴有無 刃先形状
パンチシャンク(取付部)形状 標準
