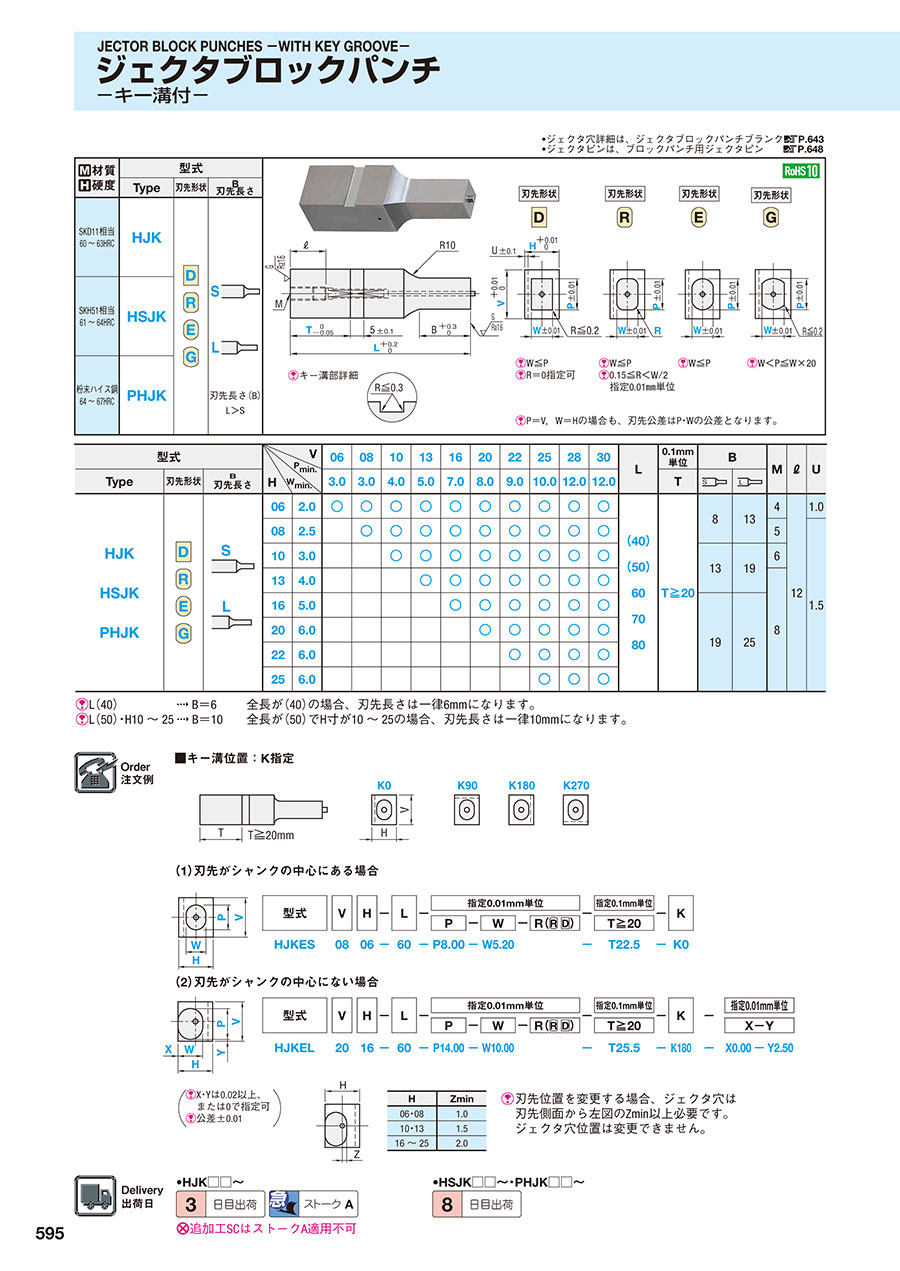

ジェクタブロックパンチ -キー溝付-

ジェクタブロックパンチ -キー溝付-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

個別大口数量を変更しました。31個以上をご注文の際はWOSにて都度の納期見積が必要になります。

PDFP.413

型番

商品を一つに絞り込むとこちらに型番が表示されます

ジェクタブロックパンチ -キー溝付-:関連画像
・材質表
材質
硬度
型式

ジェクタブロックパンチ -キー溝付-:関連画像

キー溝部詳細
ジェクタブロックパンチ -キー溝付-:関連画像
ジェクタ穴詳細 こちら
P=V,W=Hの場合も、刃先公差はP・Wの公差となります。

TypeShape
刃先形状
B
刃先長さ
SKD11相当
60~63HRC
HJKS

L
刃先長さ(B)
L>S
SKH51相当
61~64HRC
HSJK
粉末ハイス鋼
64~67HRC
PHJK




数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
HJKDL0606-[40-80/10]-P[3-6/0.01]-W[2-6/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL0606-LC[31-79.9/0.1]-P[3-6/0.01]-W[2-6/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL0806-[40-80/10]-P[3-8/0.01]-W[2-6/0.01]-K[0,​90,​180,​270]-T[20-75/0.1]
HJKDL0806-LC[31-79.9/0.1]-P[3-8/0.01]-W[2-6/0.01]-K[0,​90,​180,​270]-T[20-75/0.1]
HJKDL0808-[40-80/10]-P[3-8/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL0808-LC[31-79.9/0.1]-P[3-8/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1006-[40-80/10]-P[4-10/0.01]-W[2-6/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1006-LC[31-79.9/0.1]-P[4-10/0.01]-W[2-6/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1008-[40-80/10]-P[4-10/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1008-LC[31-79.9/0.1]-P[4-10/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1010-[40-80/10]-P[4-10/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1010-LC[31-79.9/0.1]-P[4-10/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1306-[40-80/10]-P[5-13/0.01]-W[2-6/0.01]-K[0,​90,​180,​270]-T[20-75/0.1]
HJKDL1306-LC[31-79.9/0.1]-P[5-13/0.01]-W[2-6/0.01]-K[0,​90,​180,​270]-T[20-75/0.1]
HJKDL1308-[40-80/10]-P[5-13/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1308-LC[31-79.9/0.1]-P[5-13/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1310-[40-80/10]-P[5-13/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1310-LC[31-79.9/0.1]-P[5-13/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1313-[40-80/10]-P[5-13/0.01]-W[4-13/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1313-LC[31-79.9/0.1]-P[5-13/0.01]-W[4-13/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1606-[40-80/10]-P[7-16/0.01]-W[2-6/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1606-LC[31-79.9/0.1]-P[7-16/0.01]-W[2-6/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1608-[40-80/10]-P[7-16/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1608-LC[31-79.9/0.1]-P[7-16/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1610-[40-80/10]-P[7-16/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1610-LC[31-79.9/0.1]-P[7-16/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1613-[40-80/10]-P[7-16/0.01]-W[4-13/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1613-LC[31-79.9/0.1]-P[7-16/0.01]-W[4-13/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1616-[40-80/10]-P[7-16/0.01]-W[5-16/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL1616-LC[31-79.9/0.1]-P[7-16/0.01]-W[5-16/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2006-[40-80/10]-P[8-20/0.01]-W[2-6/0.01]-K[0,​90,​180,​270]-T[20-75/0.1]
HJKDL2006-LC[31-79.9/0.1]-P[8-20/0.01]-W[2-6/0.01]-K[0,​90,​180,​270]-T[20-75/0.1]
HJKDL2008-[40-80/10]-P[8-20/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2008-LC[31-79.9/0.1]-P[8-20/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2010-[40-80/10]-P[8-20/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2010-LC[31-79.9/0.1]-P[8-20/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2013-[40-80/10]-P[8-20/0.01]-W[4-13/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2013-LC[31-79.9/0.1]-P[8-20/0.01]-W[4-13/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2016-[40-80/10]-P[8-20/0.01]-W[5-16/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2016-LC[31-79.9/0.1]-P[8-20/0.01]-W[5-16/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2020-[40-80/10]-P[8-20/0.01]-W[6-20/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2020-LC[31-79.9/0.1]-P[8-20/0.01]-W[6-20/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2206-[40-80/10]-P[9-22/0.01]-W[2-6/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2206-LC[31-79.9/0.1]-P[9-22/0.01]-W[2-6/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2208-[40-80/10]-P[9-22/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2208-LC[31-79.9/0.1]-P[9-22/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2210-[40-80/10]-P[9-22/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2210-LC[31-79.9/0.1]-P[9-22/0.01]-W[3-10/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2213-[40-80/10]-P[9-22/0.01]-W[4-13/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2213-LC[31-79.9/0.1]-P[9-22/0.01]-W[4-13/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2216-[40-80/10]-P[9-22/0.01]-W[5-16/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2216-LC[31-79.9/0.1]-P[9-22/0.01]-W[5-16/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2220-[40-80/10]-P[9-22/0.01]-W[6-20/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2220-LC[31-79.9/0.1]-P[9-22/0.01]-W[6-20/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2222-[40-80/10]-P[9-22/0.01]-W[6-22/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2222-LC[31-79.9/0.1]-P[9-22/0.01]-W[6-22/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2506-[40-80/10]-P[10-25/0.01]-W[2-6/0.01]-K[0,​90,​180,​270]-T[20-75/0.1]
HJKDL2506-LC[31-79.9/0.1]-P[10-25/0.01]-W[2-6/0.01]-K[0,​90,​180,​270]-T[20-75/0.1]
HJKDL2508-[40-80/10]-P[10-25/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
HJKDL2508-LC[31-79.9/0.1]-P[10-25/0.01]-W[2.5-8/0.01]-T[20-75/0.1]-K[0,​90,​180,​270]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 刃先長さ V(シャンク)
(mm)
H(シャンク)
(mm)
K(キー溝位置指定)
(°)
L(全長)
(mm)
LC(全長変更)
(mm)
P(刃先寸法)
(mm)
R(刃先コーナーR)
(mm)
T(キー溝位置)
(mm)
W(刃先寸法)
(mm)
K T

-

3日目 対応DSKD11相当L66-40 ~ 80-3 ~ 6--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L66--31 ~ 79.93 ~ 6--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L86-40 ~ 80-3 ~ 8--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L86--31 ~ 79.93 ~ 8--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L88-40 ~ 80-3 ~ 8--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L88--31 ~ 79.93 ~ 8--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L106-40 ~ 80-4 ~ 10--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L106--31 ~ 79.94 ~ 10--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L108-40 ~ 80-4 ~ 10--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L108--31 ~ 79.94 ~ 10--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1010-40 ~ 80-4 ~ 10--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1010--31 ~ 79.94 ~ 10--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L136-40 ~ 80-5 ~ 13--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L136--31 ~ 79.95 ~ 13--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L138-40 ~ 80-5 ~ 13--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L138--31 ~ 79.95 ~ 13--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1310-40 ~ 80-5 ~ 13--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1310--31 ~ 79.95 ~ 13--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1313-40 ~ 80-5 ~ 13--4 ~ 130 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1313--31 ~ 79.95 ~ 13--4 ~ 130 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L166-40 ~ 80-7 ~ 16--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L166--31 ~ 79.97 ~ 16--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L168-40 ~ 80-7 ~ 16--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L168--31 ~ 79.97 ~ 16--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1610-40 ~ 80-7 ~ 16--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1610--31 ~ 79.97 ~ 16--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1613-40 ~ 80-7 ~ 16--4 ~ 130 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1613--31 ~ 79.97 ~ 16--4 ~ 130 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1616-40 ~ 80-7 ~ 16--5 ~ 160 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L1616--31 ~ 79.97 ~ 16--5 ~ 160 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L206-40 ~ 80-8 ~ 20--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L206--31 ~ 79.98 ~ 20--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L208-40 ~ 80-8 ~ 20--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L208--31 ~ 79.98 ~ 20--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2010-40 ~ 80-8 ~ 20--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2010--31 ~ 79.98 ~ 20--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2013-40 ~ 80-8 ~ 20--4 ~ 130 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2013--31 ~ 79.98 ~ 20--4 ~ 130 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2016-40 ~ 80-8 ~ 20--5 ~ 160 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2016--31 ~ 79.98 ~ 20--5 ~ 160 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2020-40 ~ 80-8 ~ 20--6 ~ 200 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2020--31 ~ 79.98 ~ 20--6 ~ 200 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L226-40 ~ 80-9 ~ 22--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L226--31 ~ 79.99 ~ 22--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L228-40 ~ 80-9 ~ 22--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L228--31 ~ 79.99 ~ 22--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2210-40 ~ 80-9 ~ 22--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2210--31 ~ 79.99 ~ 22--3 ~ 100 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2213-40 ~ 80-9 ~ 22--4 ~ 130 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2213--31 ~ 79.99 ~ 22--4 ~ 130 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2216-40 ~ 80-9 ~ 22--5 ~ 160 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2216--31 ~ 79.99 ~ 22--5 ~ 160 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2220-40 ~ 80-9 ~ 22--6 ~ 200 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2220--31 ~ 79.99 ~ 22--6 ~ 200 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2222-40 ~ 80-9 ~ 22--6 ~ 220 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L2222--31 ~ 79.99 ~ 22--6 ~ 220 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L256-40 ~ 80-10 ~ 25--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L256--31 ~ 79.910 ~ 25--2 ~ 60 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L258-40 ~ 80-10 ~ 25--2.5 ~ 80 ~ 27020 ~ 75

-

3日目 対応DSKD11相当L258--31 ~ 79.910 ~ 25--2.5 ~ 80 ~ 27020 ~ 75

Loading...

規格表


ジェクタブロックパンチ -キー溝付-:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式HWmin.VL0.1mmBMU
681013162022252830
TypeShape
刃先形状
B
刃先長さ
Pmin.T
3.03.04.05.07.08.09.010.012.012.0
HJK

HSJK

PHJK
S


L
62.0(40)
(50)
60
70
80
T≧208134121.0
82.5 51.5
103.0  13196
134.0   8
165.0    1925
206.0
226.0
256.0
L(40) →B=6 全長が(40)の場合、刃先長さは一律6mmになります。
L(50)・H10~25 →B=10 全長が(50)でH寸が10~25の場合、刃先長さは一律10mmになります。

納期

●HJKタイプ

800円/1本
3本以上で1明細行当たり一律2,160円

●HSJKタイプ・PHJKタイプ


運送所要日数はこちら

価格表


■基準単価
型式HV
6・8・1013・1620・22・2528・30
HJKDS
HJKDL
HJKES
HJKEL
63,8704,3304,5604,910
8・104,0904,4404,6805,030
13・16 4,6804,7905,140
20・22  5,0305,380
25  5,6105,840
HJKRS
HJKRL
66,1806,5406,7607,120
8・106,4206,6607,0007,340
13・16 7,1207,8208,050
20・22  8,5108,750
25  9,0909,330
HJKGS
HJKGL
64,4304,6704,9305,300
8・104,4304,8005,0405,410
13・16 5,3005,5405,780
20・22  5,9106,020
25  6,2706,510

型式HV
6・8・1013・1620・22・2528・30
HSJKDS
HSJKDL
HSJKES
HSJKEL
65,7806,2807,1907,510
8・106,1306,7307,8008,390
13・16 7,5008,6209,360
20・22  10,02011,060
25  11,48012,550
HSJKRS
HSJKRL
68,2208,7909,5709,880
8・108,5909,25010,40010,980
13・16 10,16011,78012,510
20・22  13,60014,680
25  15,14016,220
HSJKGS
HSJKGL
66,3706,8307,7408,090
8・106,6207,3108,5009,140
13・16 8,1509,45010,210
20・22  11,00012,070
25  12,27013,370

型式HV
6・8・1013・1620・22・2528・30
PHJKDS
PHJKDL
PHJKES
PHJKEL
66,4207,1108,4008,870
8・106,9607,8209,47010,420
13・16 8,98010,74011,980
20・22  13,10014,820
25  15,32017,150
PHJKRS
PHJKRL
69,0509,81010,94011,420
8・109,63010,56012,26013,200
13・16 11,85014,21015,430
20・22  16,94018,760
25  19,27021,080
PHJKGS
PHJKGL
67,0607,6909,0009,500
8・107,4908,46010,27011,280
13・16 9,69011,72012,990
20・22  14,22016,030
25  16,24018,150

追加工

追加工価格も数量スライド適用 こちら

ジェクタブロックパンチ -キー溝付-:関連画像




基本情報

先端形状 ノーマル ジェクタ有無 表面処理 なし
シャンク(取付部)形状 キー溝付
