ボタンダイ　－ノック止めタイプ－　-ノーマル・α処理®-

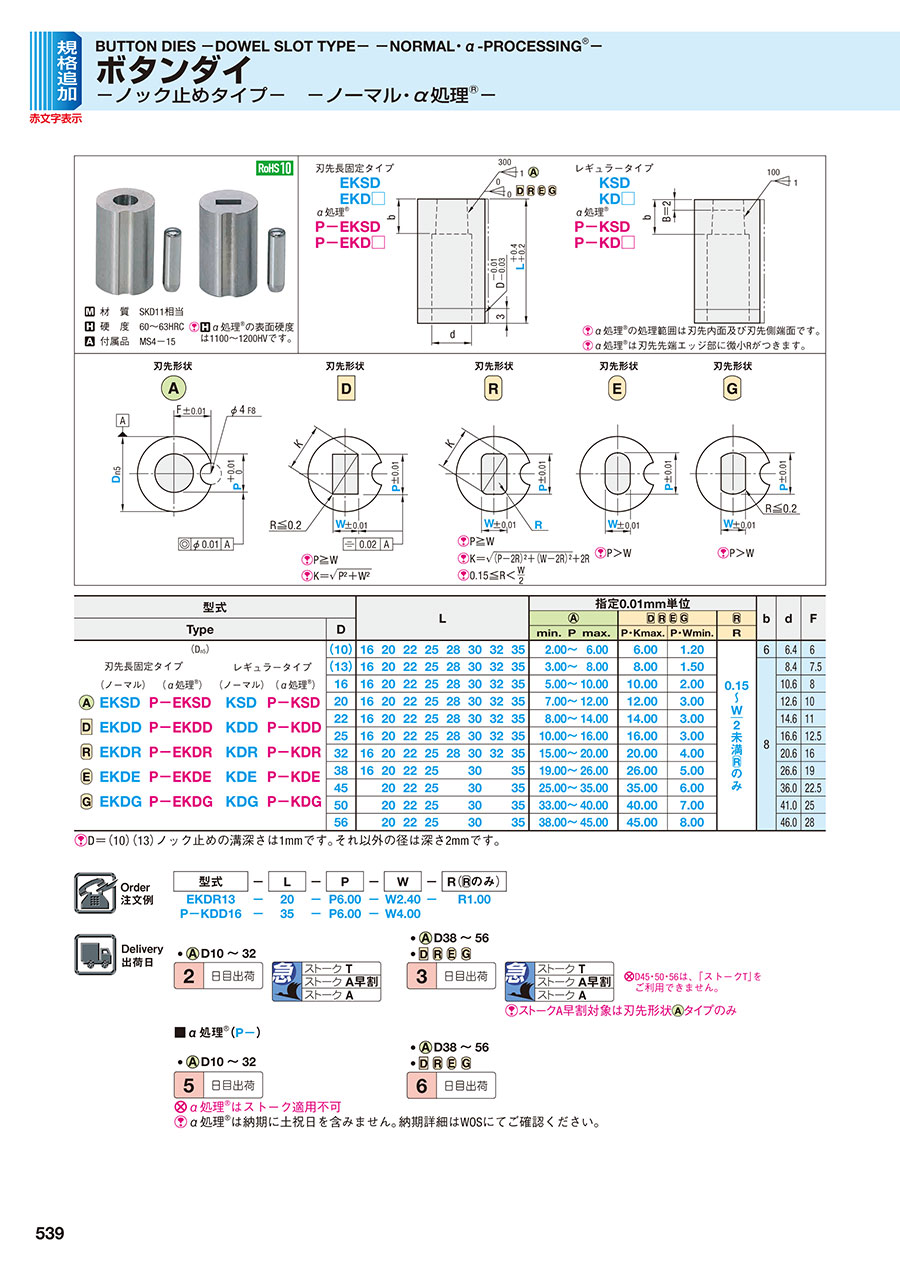

カタログ |P.539

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボタンダイ　－ストレート・レギュラータイプ－　-ノーマル・α処理®-

4.7

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボタンダイ　－ストレート・刃先長固定タイプ－　-ノーマル・α処理®-

4.8

通常出荷日：2 日目～

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...

詳細情報を確認する

外形状
ノック止め
カス上がり対策
なし
カス詰り対策有無
無
材質
SKD11相当

ご注意

α処理®の適用範囲はP≧1です。

無料3D-CADライブラリー申し込み受付中

未確定：候補が2,608型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

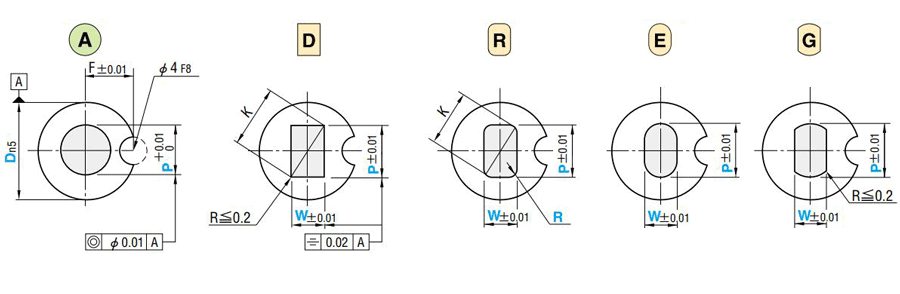

外形図・製品仕様

エコノミータイプ
EKSD
EKD□

（α処理®）
P-EKSD
P-EKD□

レギュラータイプ
KSD
KD□

（α処理®）
P-KSD
P-KD□

α処理®の表面硬度は1100～1200HVです。

α処理®の範囲は刃先内面及び刃先側端面です。
α処理®は刃先先端エッジ部に微小Rがつきます。

規格表

型式						L								指定0.01mm単位						b	d	F
型式
Type					D									min.	P	max.	P・Kmax.	P・Wmin	R
	（Dn5）				（10）	16	20	22	25	28	30	32	35	2.00	～	6.00	6.00	1.20		6	6.4	6
	エコノミータイプ		レギュラータイプ		（13）	16	20	22	25	28	30	32	35	3.00	～	8.00	8.00	1.50		8	8.4	7.5
	（ノーマル）	（α処理®）	（ノーマル）	（α処理®）	16	16	20	22	25	28	30	32	35	5.00	～	10.00	10.00	2.00			10.6	8
	EKSD	P-EKSD	KSD	P-KSD	20	16	20	22	25	28	30	32	35	7.00	～	12.00	12.00	3.00			12.6	10
	EKDD	P-EKDD	KDD	P-KDD	22	16	20	22	25	28	30	32	35	8.00	～	14.00	14.00	3.00			14.6	11
	EKDR	P-EKDR	KDR	P-KDR	25	16	20	22	25	28	30	32	35	10.00	～	16.00	16.00	3.00			16.6	12.5
	EKDE	P-EKDE	KDE	P-KDE	32	16	20	22	25	28	30	32	35	15.00	～	20.00	20.00	4.00			20.6	16
	EKDG	P-EKDG	KDG	P-KDG	38	16	20	22	25		30		35	19.00	～	26.00	26.00	5.00			26.6	19
					45		20	22	25		30		35	25.00	～	35.00	35.00	6.00			36.0	22.5
					50		20	22	25		30		35	33.00	～	40.00	40.00	7.00			41.0	25
					56		20	22	25		30		35	38.00	～	45.00	45.00	8.00			46.0	28

D=（10）（13）ノック止めの溝深さは1mmです。それ以外の径は深さ2mmです。

注文例


型式	-	L	-	P	-	W	-	R（のみ）
P-EKDR 10	-	20.0	-	P6.00	-	W2.40	-	R1.00

出荷日

■ノーマル

追加工


型式	-	L（LC）	-	P（PC）	-	W（WC）	-	R	-	（BC・KC…etc.）
P-EKDD 13	-	20	-	P6.00	-	WC1.00			-	KC90

型番リスト

表示件数

...

型番

EKDD10-[16,20,22,25,28,30,32,35]-P[1.2-6/0.01]-W[1.2-6/0.01]

EKDD10-[16,20,22,25,28,30,32,35]-P[1.2-6/0.01]-WC[1-6.2/0.01]

EKDD10-[16,20,22,25,28,30,32,35]-PC[1-6.2/0.01]-W[1.2-6/0.01]

EKDD10-[16,20,22,25,28,30,32,35]-PC[1-6.2/0.01]-WC[1-6.2/0.01]

EKDD10-LC[10-34.9/0.1]-P[1.2-6/0.01]-W[1.2-6/0.01]

EKDD10-LC[10-34.9/0.1]-P[1.2-6/0.01]-WC[1-6.2/0.01]

EKDD10-LC[10-34.9/0.1]-PC[1-6.2/0.01]-W[1.2-6/0.01]

EKDD10-LC[10-34.9/0.1]-PC[1-6.2/0.01]-WC[1-6.2/0.01]

EKDD13-[16,20,22,25,28,30,32,35]-P[1.5-8/0.01]-W[1.5-8/0.01]

EKDD13-[16,20,22,25,28,30,32,35]-P[1.5-8/0.01]-WC[1-8.2/0.01]

EKDD13-[16,20,22,25,28,30,32,35]-PC[1-8.2/0.01]-W[1.5-8/0.01]

EKDD13-[16,20,22,25,28,30,32,35]-PC[1-8.2/0.01]-WC[1-8.2/0.01]

EKDD13-LC[10-34.9/0.1]-P[1.5-8/0.01]-W[1.5-8/0.01]

EKDD13-LC[10-34.9/0.1]-P[1.5-8/0.01]-WC[1-8.2/0.01]

EKDD13-LC[10-34.9/0.1]-PC[1-8.2/0.01]-W[1.5-8/0.01]

EKDD13-LC[10-34.9/0.1]-PC[1-8.2/0.01]-WC[1-8.2/0.01]

EKDD16-[16,20,22,25,28,30,32,35]-P[2-10/0.01]-W[2-10/0.01]

EKDD16-[16,20,22,25,28,30,32,35]-P[2-10/0.01]-WC[1-10.2/0.01]

EKDD16-[16,20,22,25,28,30,32,35]-PC[1-10.2/0.01]-W[2-10/0.01]

EKDD16-[16,20,22,25,28,30,32,35]-PC[1-10.2/0.01]-WC[1-10.2/0.01]

EKDD16-LC[10-34.9/0.1]-P[2-10/0.01]-W[2-10/0.01]

EKDD16-LC[10-34.9/0.1]-P[2-10/0.01]-WC[1-10.2/0.01]

EKDD16-LC[10-34.9/0.1]-PC[1-10.2/0.01]-W[2-10/0.01]

EKDD16-LC[10-34.9/0.1]-PC[1-10.2/0.01]-WC[1-10.2/0.01]

EKDD20-[16,20,22,25,28,30,32,35]-P[3-12/0.01]-W[3-12/0.01]

EKDD20-[16,20,22,25,28,30,32,35]-P[3-12/0.01]-WC[1.5-12.2/0.01]

EKDD20-[16,20,22,25,28,30,32,35]-PC[1.5-12.2/0.01]-W[3-12/0.01]

EKDD20-[16,20,22,25,28,30,32,35]-PC[1.5-12.2/0.01]-WC[1.5-12.2/0.01]

EKDD20-LC[10-34.9/0.1]-P[3-12/0.01]-W[3-12/0.01]

EKDD20-LC[10-34.9/0.1]-P[3-12/0.01]-WC[1.5-12.2/0.01]

EKDD20-LC[10-34.9/0.1]-PC[1.5-12.2/0.01]-W[3-12/0.01]

EKDD20-LC[10-34.9/0.1]-PC[1.5-12.2/0.01]-WC[1.5-12.2/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-P[3-14/0.01]-W[3-14/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-P[3-14/0.01]-WC[1.5-2.99/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-P[3-14/0.01]-WC[14.01-14.2/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-PC[1.5-2.99/0.01]-W[3-14/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-PC[1.5-2.99/0.01]-WC[14.01-14.2/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-PC[14.01-14.2/0.01]-W[3-14/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-PC[14.01-14.2/0.01]-WC[1.5-2.99/0.01]

EKDD22-[16,20,22,25,28,30,32,35]-PC[14.01-14.2/0.01]-WC[14.01-14.2/0.01]

EKDD22-LC[10-34.9/0.1]-P[3-14/0.01]-W[3-14/0.01]

EKDD22-LC[10-34.9/0.1]-P[3-14/0.01]-WC[1.5-2.99/0.01]

EKDD22-LC[10-34.9/0.1]-P[3-14/0.01]-WC[14.01-14.2/0.01]

EKDD22-LC[10-34.9/0.1]-PC[1.5-2.99/0.01]-W[3-14/0.01]

EKDD22-LC[10-34.9/0.1]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

EKDD22-LC[10-34.9/0.1]-PC[1.5-2.99/0.01]-WC[14.01-14.2/0.01]

EKDD22-LC[10-34.9/0.1]-PC[14.01-14.2/0.01]-W[3-14/0.01]

EKDD22-LC[10-34.9/0.1]-PC[14.01-14.2/0.01]-WC[1.5-2.99/0.01]

EKDD22-LC[10-34.9/0.1]-PC[14.01-14.2/0.01]-WC[14.01-14.2/0.01]

EKDD25-[16,20,22,25,28,30,32,35]-P[3-16/0.01]-W[3-16/0.01]

EKDD25-[16,20,22,25,28,30,32,35]-P[3-16/0.01]-WC[1.5-16.2/0.01]

EKDD25-[16,20,22,25,28,30,32,35]-PC[1.5-16.2/0.01]-W[3-16/0.01]

EKDD25-[16,20,22,25,28,30,32,35]-PC[1.5-16.2/0.01]-WC[1.5-16.2/0.01]

EKDD25-LC[10-34.9/0.1]-P[3-16/0.01]-W[3-16/0.01]

EKDD25-LC[10-34.9/0.1]-P[3-16/0.01]-WC[1.5-16.2/0.01]

EKDD25-LC[10-34.9/0.1]-PC[1.5-16.2/0.01]-W[3-16/0.01]

EKDD25-LC[10-34.9/0.1]-PC[1.5-16.2/0.01]-WC[1.5-16.2/0.01]

EKDD32-[16,20,22,25,28,30,32,35]-P[4-20/0.01]-W[4-20/0.01]

EKDD32-[16,20,22,25,28,30,32,35]-P[4-20/0.01]-WC[2-20.2/0.01]

刃先形状

内部形状

内径表面処理

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

長方形	エコノミー	なし	10	16 ～ 35	-	1.2 ～ 6	-	-	1.2 ～ 6	-	10	1個
長方形	エコノミー	なし	10	16 ～ 35	-	1.2 ～ 6	-	-	-	1 ～ 6.2	10	1個
長方形	エコノミー	なし	10	16 ～ 35	-	-	1 ～ 6.2	-	1.2 ～ 6	-	10	1個
長方形	エコノミー	なし	10	16 ～ 35	-	-	1 ～ 6.2	-	-	1 ～ 6.2	10	1個
長方形	エコノミー	なし	10	-	10 ～ 34.9	1.2 ～ 6	-	-	1.2 ～ 6	-	10	1個
長方形	エコノミー	なし	10	-	10 ～ 34.9	1.2 ～ 6	-	-	-	1 ～ 6.2	10	1個
長方形	エコノミー	なし	10	-	10 ～ 34.9	-	1 ～ 6.2	-	1.2 ～ 6	-	10	1個
長方形	エコノミー	なし	10	-	10 ～ 34.9	-	1 ～ 6.2	-	-	1 ～ 6.2	10	1個
長方形	エコノミー	なし	13	16 ～ 35	-	1.5 ～ 8	-	-	1.5 ～ 8	-	10	1個
長方形	エコノミー	なし	13	16 ～ 35	-	1.5 ～ 8	-	-	-	1 ～ 8.2	10	1個
長方形	エコノミー	なし	13	16 ～ 35	-	-	1 ～ 8.2	-	1.5 ～ 8	-	10	1個
長方形	エコノミー	なし	13	16 ～ 35	-	-	1 ～ 8.2	-	-	1 ～ 8.2	10	1個
長方形	エコノミー	なし	13	-	10 ～ 34.9	1.5 ～ 8	-	-	1.5 ～ 8	-	10	1個
長方形	エコノミー	なし	13	-	10 ～ 34.9	1.5 ～ 8	-	-	-	1 ～ 8.2	10	1個
長方形	エコノミー	なし	13	-	10 ～ 34.9	-	1 ～ 8.2	-	1.5 ～ 8	-	10	1個
長方形	エコノミー	なし	13	-	10 ～ 34.9	-	1 ～ 8.2	-	-	1 ～ 8.2	10	1個
長方形	エコノミー	なし	16	16 ～ 35	-	2 ～ 10	-	-	2 ～ 10	-	10	1個
長方形	エコノミー	なし	16	16 ～ 35	-	2 ～ 10	-	-	-	1 ～ 10.2	10	1個
長方形	エコノミー	なし	16	16 ～ 35	-	-	1 ～ 10.2	-	2 ～ 10	-	10	1個
長方形	エコノミー	なし	16	16 ～ 35	-	-	1 ～ 10.2	-	-	1 ～ 10.2	10	1個
長方形	エコノミー	なし	16	-	10 ～ 34.9	2 ～ 10	-	-	2 ～ 10	-	10	1個
長方形	エコノミー	なし	16	-	10 ～ 34.9	2 ～ 10	-	-	-	1 ～ 10.2	10	1個
長方形	エコノミー	なし	16	-	10 ～ 34.9	-	1 ～ 10.2	-	2 ～ 10	-	10	1個
長方形	エコノミー	なし	16	-	10 ～ 34.9	-	1 ～ 10.2	-	-	1 ～ 10.2	10	1個
長方形	エコノミー	なし	20	16 ～ 35	-	3 ～ 12	-	-	3 ～ 12	-	10	1個
長方形	エコノミー	なし	20	16 ～ 35	-	3 ～ 12	-	-	-	1.5 ～ 12.2	10	1個
長方形	エコノミー	なし	20	16 ～ 35	-	-	1.5 ～ 12.2	-	3 ～ 12	-	10	1個
長方形	エコノミー	なし	20	16 ～ 35	-	-	1.5 ～ 12.2	-	-	1.5 ～ 12.2	10	1個
長方形	エコノミー	なし	20	-	10 ～ 34.9	3 ～ 12	-	-	3 ～ 12	-	10	1個
長方形	エコノミー	なし	20	-	10 ～ 34.9	3 ～ 12	-	-	-	1.5 ～ 12.2	10	1個
長方形	エコノミー	なし	20	-	10 ～ 34.9	-	1.5 ～ 12.2	-	3 ～ 12	-	10	1個
長方形	エコノミー	なし	20	-	10 ～ 34.9	-	1.5 ～ 12.2	-	-	1.5 ～ 12.2	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	3 ～ 14	-	-	3 ～ 14	-	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	3 ～ 14	-	-	-	1.5 ～ 2.99	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	3 ～ 14	-	-	-	14.01 ～ 14.2	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	-	1.5 ～ 2.99	-	3 ～ 14	-	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	-	1.5 ～ 2.99	-	-	1.5 ～ 2.99	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	-	1.5 ～ 2.99	-	-	14.01 ～ 14.2	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	-	14.01 ～ 14.2	-	3 ～ 14	-	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	-	14.01 ～ 14.2	-	-	1.5 ～ 2.99	10	1個
長方形	エコノミー	なし	22	16 ～ 35	-	-	14.01 ～ 14.2	-	-	14.01 ～ 14.2	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	3 ～ 14	-	-	3 ～ 14	-	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	3 ～ 14	-	-	-	1.5 ～ 2.99	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	3 ～ 14	-	-	-	14.01 ～ 14.2	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	-	1.5 ～ 2.99	-	3 ～ 14	-	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	-	1.5 ～ 2.99	-	-	1.5 ～ 2.99	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	-	1.5 ～ 2.99	-	-	14.01 ～ 14.2	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	-	14.01 ～ 14.2	-	3 ～ 14	-	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	-	14.01 ～ 14.2	-	-	1.5 ～ 2.99	10	1個
長方形	エコノミー	なし	22	-	10 ～ 34.9	-	14.01 ～ 14.2	-	-	14.01 ～ 14.2	10	1個
長方形	エコノミー	なし	25	16 ～ 35	-	3 ～ 16	-	-	3 ～ 16	-	10	1個
長方形	エコノミー	なし	25	16 ～ 35	-	3 ～ 16	-	-	-	1.5 ～ 16.2	10	1個
長方形	エコノミー	なし	25	16 ～ 35	-	-	1.5 ～ 16.2	-	3 ～ 16	-	10	1個
長方形	エコノミー	なし	25	16 ～ 35	-	-	1.5 ～ 16.2	-	-	1.5 ～ 16.2	10	1個
長方形	エコノミー	なし	25	-	10 ～ 34.9	3 ～ 16	-	-	3 ～ 16	-	10	1個
長方形	エコノミー	なし	25	-	10 ～ 34.9	3 ～ 16	-	-	-	1.5 ～ 16.2	10	1個
長方形	エコノミー	なし	25	-	10 ～ 34.9	-	1.5 ～ 16.2	-	3 ～ 16	-	10	1個
長方形	エコノミー	なし	25	-	10 ～ 34.9	-	1.5 ～ 16.2	-	-	1.5 ～ 16.2	10	1個
長方形	エコノミー	なし	32	16 ～ 35	-	4 ～ 20	-	-	4 ～ 20	-	10	1個
長方形	エコノミー	なし	32	16 ～ 35	-	4 ～ 20	-	-	-	2 ～ 20.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報
追加工

基本情報

ボタンダイの表面処理商品が初登場！刃先・内面を強化！

「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】

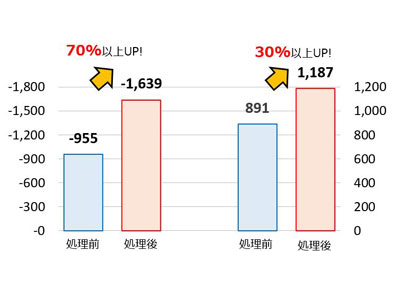

・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）

⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。

ご注意

α処理®の適用範囲はP≧1です。

追加工

ボタンダイ　－ノック止めタイプ－:関連画像

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
カス上がり対策逆テーパボタンダイ　-ノック止めタイプ-　-ノーマル・α処理®-
ご好評の逆テーパタイプにD(シャンク径)の大径サイズ（Φ32~56）を追加しました。ノック止めタイプはこちら
ミスミ
カス上がり対策ボタンダイ　－ノック止めタイプ－　-ノーマル・α処理®-
ボタンダイの刃先・内面を強化するα処理対応シリーズです。ノック止めタイプはこちら
ミスミ
ジェクタパンチ－RXコーティング（Al-Cr系コート＋窒化処理）－
低摩擦係数・高硬度被膜・高耐熱性によりメンテナンス削減・条件の厳しい打ち抜きにおすすめです

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボタンダイ　－ノック止めタイプ－　-ノーマル・α処理®-のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品に使用

満足度：5.02021/12/08

製品の穴開け用のボタンダイとして使用しています。カスも時々は出るのですが、カス上がり防止タイプにするほどではないような部...もっと読む

0人が参考にしています。

金型のボタンダイ

満足度：5.02019/02/27

丸穴でも形状などで回転させたくないときに使います。精度も良くきれいです。

0人が参考にしています。

自動車用部品の金型のパイロット穴抜きに使用

満足度：5.02016/08/24

同等品は他のメーカーでもありますが、製品の仕上がりが違うということで、ミスミ品を要望されます。価格も控えめで嬉しいです...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ボタンダイ　－ノック止めタイプ－　-ノーマル・α処理®-	斜面抜きボタンダイ　－ノック止めタイプ－	火炎焼入れ用ボタンダイ　－ノック止めタイプ－	全長指定ボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	全長指定ボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-	刃先ロングボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	3日目	5日目〜	5日目〜	2日目〜
外形状	ノック止め	ノック止め	ノック止め	ストレート	ヘッド付	ストレート
カス上がり対策	なし	なし	なし	なし	なし	なし
カス詰り対策有無	無	無	無	無	無	無
材質	SKD11相当	SKD11相当	火炎焼入用(SX105V)	SKD11相当	SKD11相当	SKD11相当

よく一緒に購入される商品

ミスミ
位置決めノック穴付ジェクタパンチ4.4
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
斜面抜きボタンダイ　－ノック止めタイプ－5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
NC加工用エンドリテーナセット－標準パ…4.3
通常価格(税別) : 550円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
厚板打抜き用ノック穴付ジェクタパンチ　-…5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
ジェクタパンチ4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
異形状ボタンダイ　ノック止めタイプ0
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
パイロットパンチ－フリータイプ－4
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
カス上がり対策ボタンダイ　－ノック止めタ…3.8
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
プレーンガイドポストセット-無給油タイプ…4.6
通常価格(税別) : 2,741円-
通常出荷日 : 在庫品1日目～
当日出荷可能

ボタンダイカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

刃先形状

内部形状

内径表面処理

D(シャンク径)(mm)

L(全長)(mm)

LC(全長変更)(mm)

P(刃先寸法)(mm)

PC(刃先寸法変更)(mm)

R(刃先コーナーR)(mm)

W(刃先寸法)(mm)

WC(刃先寸法変更)(mm)

タイプ

CAD

出荷日

ボタンダイ －ノック止めタイプ－ -ノーマル・α処理®-

ご注意

外形図

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

ご注意

追加工

追加工

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

ボタンダイカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

ボタンダイ　－ノック止めタイプ－　-ノーマル・α処理®-
