フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ストレートタイプ－　-ノーマル・α処理®-

カタログ |P.537

通常単価(税別): -

税込単価: -

通常出荷日：5日目～8日目

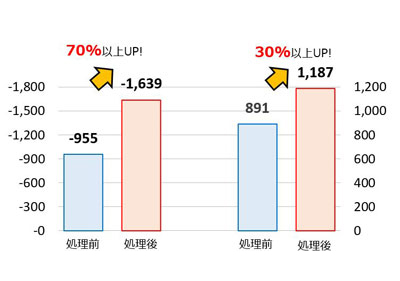

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも高寿命化を図りたい」「ボ...

詳細を確認

4.54.5

α処理®の適用範囲はP≧1です。

よく一緒に見られています

ミスミ

ボタンダイ　－ストレート・レギュラータイプ－　-ノーマル・α処理®-

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ツバ付タイプ－　-ノーマル・α処理®-

通常出荷日：5 日目～

未確定：候補が212型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

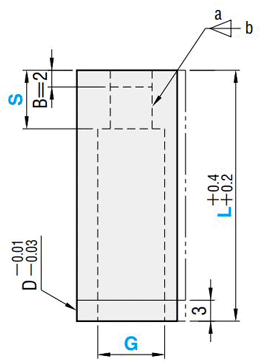

外形図・製品仕様

L	b/a
16.0~40.0	1/100
40.1~100.0	0

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝ボタンダイ　－ツバ付・レギュラータイプ－

[ ! ]P≧W
[ ! ]K= ボタンダイ　－ツバ付・レギュラータイプ－

[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W ボタンダイ　－ツバ付・レギュラータイプ－

[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

[ M ]材質	[ H ]硬度	D寸法			型式
					刃先形状	ノーマル	α処理®
SKD11相当	60～63HRC	6	～	56		FMSD	P-FMSD
		8	～	56		FSDD	P-FSDD
						FSDR	P-FSDR
						FSDE	P-FSDE
						FSDG	P-FSDG
		10	～	56		FMSDS	P-FMSDS
						FSDDS	P-FSDDS
						FSDRS	P-FSDRS
						FSDES	P-FSDES
						FSDGS	P-FSDGS

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式				指定0.1mm単位			指定0.01mm単位						1mm単位			G
型式				L									S				L40.0以下		G≧P・K+0.4
Type			D	L			min.	P	max.	P・Kmax.	P・Wmin	R	S				L40.0以上		G≧P・K+0.5
ストレートタイプ			（6）	16.0	～	40.0	（0.50）	～	3.20	-	-	0.15〜W2未満のみ	3	～	4	3.0	～	3.6	指定 0.2mm単位
（Dn5）			8				（0.50）	～	4.40	4.00	1.00		3	～	4	3.0	～	4.8
	（ノーマル）	（α処理®）	10				1.00	～	6.40	6.40	1.00		3	～	6	3.0	～	6.8
	FMSD FSDD FSDR FSDE FSDG	P-FMSD P-FSDD P-FSDR P-FSDE P-FSDG	13				1.50	～	8.50	8.50	1.00		3	～	8	3.0	～	9.0	指定 0.5mm単位
			16				2.50		10.50	10.50	1.00					3.0	～	11.0
			20				3.50	～	12.50	12.50	1.50					4.0	～	13.0
			25				5.00	～	16.50	16.50	1.50					5.5	～	17.0
			32				7.50	～	21.00	21.00	2.00					8.0	～	21.5
			38				9.50	～	27.00	27.00	2.50					9.5	～	27.5
			45				12.50		36.00	36.00	3.00					13.0	～	36.5
			50				16.50		41.00	41.00	3.50					17.0	～	41.5
			56				19.00	～	46.00	46.00	4.00					19.5	～	46.5
ストレートタイプ			10	40.1 （40.01）	～	80.0	1.00	～	6.40	6.40	1.00	0.15〜W2未満のみ	3	～	10	5.0	～	6.5	指定 0.5mm単位
（Dn5）			13	40.1 （40.01）	～	80.0	1.50	～	8.50	8.50	1.00					5.0	～	9.0
	（ノーマル）	（α処理®）	16	40.1 （40.01）	～	100.0	2.50		10.50	10.50	1.00					5.0	～	11.0
	FMSDS FSDDS FSDRS FSDES FSDGS	P-FMSDS P-FSDDS P-FSDRS P-FSDES P-FSDGS	20				3.50	～	12.50	12.50	1.50		3	～	12	5.0	～	13.0
			25				5.00	～	16.50	16.50	1.50		3	～	12	6.0	～	17.0
			32				7.50	～	21.00	21.00	2.00		3	～	15	9.0	～	21.5
			38				9.50	～	27.00	27.00	2.50		3	～	15	11.0	～	27.5
			45				12.50		36.00	36.00	3.00		3	～	20	14.0	～	36.5
			50				16.50		41.00	41.00	3.50					18.0	～	41.5
			56				19.00	～	46.00	46.00	4.00					20.0	～	46.5

[ ! ]D（6）→D=6のストレートタイプは、

形状（丸）のみの規格です。

形状はありません。
[ ! ]P=1.00～1.99→Smax=4 P1.00～1.99の場合、Sは最大4mmになります。
[ ! ]α処理®の適用範囲はP≧1です。

[ ! ]L（40.01）→LKC・LKZ指定時はL寸40.01より指定できます。

注文例

型式	-	L	-	P	-	W	-	R（のみ）	-	S	-	G
P-FMSD 10	-	35.1	-	P5.00					-	S6	-	G5.4

出荷日

■ノーマル

日目出荷

■α処理^®（P－）

日目出荷

[ NG ]α処理^®はストーク適用不可

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式	-	L	-	P	-	W	-	R	-	S	-	G	-	（BC・HC・TC…etc.）
P-FMSD 10	-	35.1	-	P5.00					-	S6	-	G5.4	-	TC4-KC

追加工	記号	刃先形状

刃先	BC	刃先長変更 1≦BC≦S 指定0.1㎜単位 [ NG ]L＞40適用不可 [ NG ]P＜1.00適用不可
	PKC	刃先径公差変更 P＋0.01 0 ⇒ ＋0.005 0 [ NG ]P＜1.00適用不可			刃先径公差変更 P・W±0.01 ⇒ ＋0.01 0
全長	LKC	全長公差変更 L＋0.4＋0.2 ⇒ ＋0.05 0			(L寸0.01mm単位指定可)
	LKZ	全長公差変更 L＋0.4＋0.2 ⇒ ＋0.01 0			(L寸0.01mm単位指定可) [ NG ]D＞25適用不可
ツバ部	KC		ツバ部廻り止め一面加工				廻り止め位置変更指定1゜単位
			廻り止め一面加工 [ NG ]D6適用不可				廻り止め位置変更指定1゜単位
	WKC	廻り止め平行加工(2面 ) [ ! ] 形状はKC併用可 [ NG ]ストレートタイプのD6適用不可
	KFC			廻り止め0゜と角度指定加工(2面) 指定1°単位		廻り止め0゜と角度指定加工(2面) 指定1°単位
		[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16，D＞25適用不可 [ NG ]ストレートタイプ適用不可			[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16，D＞25適用不可 [ NG ]ストレートタイプ適用不可

追加工

記号

刃先形状

ツバ部

ツバ径変更
D≦HC＜(D＋3)
指定0.1㎜単位

ツバ厚変更 2≦TC＜5
指定0.1㎜単位
(TKC・TKM併用の場合0.01mm単位指定可)
[ ! ]全長は指定寸法のままです。

TKC

ツバ厚公差変更
T ＋0.30 ⇒ ＋0.02 0

(TC併用の場合、T寸法0.01mm単位指定可)

TKM

ツバ厚公差変更
T ＋0.30 ⇒ 0-0.02

(TC併用の場合、T寸法0.01mm単位指定可)

ツバ付タイプのみ適用
リテーナ面に対してツバ
部を－0.04～0に加工
[ NG ]L＜30適用不可

その他

SKC

シャンク部フラット面加工(1面)
[ ! ]ツバ付タイプのみ適用
[ ! ]D≧8に適用 L≧20に適用
[ NG ]KC・WKC・KFC併用不可 [ NG ]ストレートタイプ不可

浮き防止用キー溝加工
[ NG ]D＜6適用不可　[ NG ]WKC･ANF併用不可
[ ! ]D＝6の時、刃先形状は

のみ適用

D	h	ℓ
6	1	5≦ℓ＜L 指定0.1mm単位
8	1.5
10
13
16
20	2
25	2

[ ! ]KM加工は廻り止め加工の対称位置になります。
[ NG ]ツバ付タイプ適用不可

型番リスト

表示件数

型番

FMSD6-[16-40/0.1]-P[0.5-3.2/0.01]-S[3-4/1]-G[3-3.6/0.2]

FMSD8-[16-40/0.1]-P[0.5-4.4/0.01]-S[3-4/1]-G[3-4.8/0.2]

FMSD10-[16-40/0.1]-P[1-6.4/0.01]-S[3-6/1]-G[3-6.8/0.2]

FMSD13-[16-40/0.1]-P[1.5-8.5/0.01]-S[3-8/1]-G[3-9/0.5]

FMSD16-[16-40/0.1]-P[2.5-10.5/0.01]-S[3-8/1]-G[3-11/0.5]

FMSD20-[16-40/0.1]-P[3.5-12.5/0.01]-S[3-8/1]-G[4-13/0.5]

FMSD25-[16-40/0.1]-P[5-16.5/0.01]-S[3-8/1]-G[5.5-17/0.5]

FMSD32-[16-40/0.1]-P[7.5-21/0.01]-S[3-8/1]-G[8-21.5/0.5]

FMSD38-[16-40/0.1]-P[9.5-27/0.01]-S[3-8/1]-G[9.5-27.5/0.5]

FMSD45-[16-40/0.1]-P[12.5-36/0.01]-S[3-8/1]-G[13-36.5/0.5]

FMSD50-[16-40/0.1]-P[16.5-41/0.01]-S[3-8/1]-G[17-41.5/0.5]

FMSD56-[16-40/0.1]-P[19-46/0.01]-S[3-8/1]-G[19.5-46.5/0.5]

FMSDS10-[40.1-80/0.1]-P[1-6/0.01]-S[3-10/1]-G[5-6.5/0.5]

FMSDS13-[40.1-80/0.1]-P[1.5-8.5/0.01]-S[3-10/1]-G[5-9/0.5]

FMSDS16-[40.1-100/0.1]-P[2.5-10.5/0.01]-S[3-10/1]-G[5-11/0.5]

FMSDS20-[40.1-100/0.1]-P[3.5-12.5/0.01]-S[3-12/1]-G[5-13/0.5]

FMSDS25-[40.1-100/0.1]-P[5-16.5/0.01]-S[3-12/1]-G[6-17/0.5]

FMSDS32-[40.1-100/0.1]-P[7.5-21/0.01]-S[3-15/1]-G[9-21.5/0.5]

FMSDS38-[40.1-100/0.1]-P[9.5-27/0.01]-S[3-15/1]-G[11-27.5/0.5]

FMSDS45-[40.1-100/0.1]-P[12.5-36/0.01]-S[3-20/1]-G[14-36.5/0.5]

FMSDS50-[40.1-100/0.1]-P[16.5-41/0.01]-S[3-20/1]-G[18-41.5/0.5]

FMSDS56-[40.1-100/0.1]-P[19-46/0.01]-S[3-20/1]-G[20-46.5/0.5]

FSDD8-[16-40/0.1]-P[1-4.4/0.01]-W[1-4.4/0.01]-S[3-4/1]-G[3-4.8/0.2]

FSDD10-[16-40/0.1]-P[1-6.4/0.01]-W[1-6.4/0.01]-S[3-6/1]-G[3-6.8/0.2]

FSDD13-[16-40/0.1]-P[1-8.5/0.01]-W[1-8.5/0.01]-S[3-8/1]-G[3-9/0.5]

FSDD16-[16-40/0.1]-P[1-10.5/0.01]-W[1-10.5/0.01]-S[3-8/1]-G[3-11/0.5]

FSDD20-[16-40/0.1]-P[1.5-12.5/0.01]-W[1.5-12.5/0.01]-S[3-8/1]-G[4-13/0.5]

FSDD25-[16-40/0.1]-P[1.5-16.5/0.01]-W[1.5-16.5/0.01]-S[3-8/1]-G[5.5-17/0.5]

FSDD32-[16-40/0.1]-P[2-21/0.01]-W[2-21/0.01]-S[3-8/1]-G[8-21.5/0.5]

FSDD38-[16-40/0.1]-P[2.5-27/0.01]-W[2.5-27/0.01]-S[3-8/1]-G[9.5-27.5/0.5]

FSDD45-[16-40/0.1]-P[3-36/0.01]-W[3-36/0.01]-S[3-8/1]-G[13-36.5/0.5]

FSDD50-[16-40/0.1]-P[3.5-41/0.01]-W[3.5-41/0.01]-S[3-8/1]-G[17-41.5/0.5]

FSDD56-[16-40/0.1]-P[4-46/0.01]-W[4-46/0.01]-S[3-8/1]-G[19.5-46.5/0.5]

FSDDS10-[40.1-80/0.1]-P[1-6/0.01]-W[1-6/0.01]-S[3-10/1]-G[5-6.5/0.5]

FSDDS13-[40.1-80/0.1]-P[1-8.5/0.01]-W[1-8.5/0.01]-S[3-10/1]-G[5-9/0.5]

FSDDS16-[40.1-100/0.1]-P[1-10.5/0.01]-W[1-10.5/0.01]-S[3-10/1]-G[5-11/0.5]

FSDDS20-[40.1-100/0.1]-P[1.5-12.5/0.01]-W[1.5-12.5/0.01]-S[3-12/1]-G[5-13/0.5]

FSDDS25-[40.1-100/0.1]-P[1.5-16.5/0.01]-W[1.5-16.5/0.01]-S[3-12/1]-G[6-17/0.5]

FSDDS32-[40.1-100/0.1]-P[2-21/0.01]-W[2-21/0.01]-S[3-15/1]-G[9-21.5/0.5]

FSDDS38-[40.1-100/0.1]-P[2.5-27/0.01]-W[2.5-27/0.01]-S[3-15/1]-G[11-27.5/0.5]

FSDDS45-[40.1-100/0.1]-P[3-36/0.01]-W[3-36/0.01]-S[3-20/1]-G[14-36.5/0.5]

FSDDS50-[40.1-100/0.1]-P[3.5-41/0.01]-W[3.5-41/0.01]-S[3-20/1]-G[18-41.5/0.5]

FSDDS56-[40.1-100/0.1]-P[4-46/0.01]-W[4-46/0.01]-S[3-20/1]-G[20-46.5/0.5]

FSDE8-[16-40/0.1]-P[1-4.4/0.01]-W[1-4.4/0.01]-S[3-4/1]-G[3-4.8/0.2]

FSDE10-[16-40/0.1]-P[1-6.4/0.01]-W[1-6.4/0.01]-S[3-6/1]-G[3-6.8/0.2]

FSDE13-[16-40/0.1]-P[1-8.5/0.01]-W[1-8.5/0.01]-S[3-8/1]-G[3-9/0.5]

FSDE16-[16-40/0.1]-P[1-10.5/0.01]-W[1-10.5/0.01]-S[3-8/1]-G[3-11/0.5]

FSDE20-[16-40/0.1]-P[1.5-12.5/0.01]-W[1.5-12.5/0.01]-S[3-8/1]-G[4-13/0.5]

FSDE25-[16-40/0.1]-P[1.5-16.5/0.01]-W[1.5-16.5/0.01]-S[3-8/1]-G[5.5-17/0.5]

FSDE32-[16-40/0.1]-P[2-21/0.01]-W[2-21/0.01]-S[3-8/1]-G[8-21.5/0.5]

FSDE38-[16-40/0.1]-P[2.5-27/0.01]-W[2.5-27/0.01]-S[3-8/1]-G[9.5-27.5/0.5]

FSDE45-[16-40/0.1]-P[3-36/0.01]-W[3-36/0.01]-S[3-8/1]-G[13-36.5/0.5]

FSDE50-[16-40/0.1]-P[3.5-41/0.01]-W[3.5-41/0.01]-S[3-8/1]-G[17-41.5/0.5]

FSDE56-[16-40/0.1]-P[4-46/0.01]-W[4-46/0.01]-S[3-8/1]-G[19.5-46.5/0.5]

FSDES10-[40.1-80/0.1]-P[1-6/0.01]-W[1-6/0.01]-S[3-10/1]-G[5-6.5/0.5]

FSDES13-[40.1-80/0.1]-P[1-8.5/0.01]-W[1-8.5/0.01]-S[3-10/1]-G[5-9/0.5]

FSDES16-[40.1-100/0.1]-P[1-10.5/0.01]-W[1-10.5/0.01]-S[3-10/1]-G[5-11/0.5]

FSDES20-[40.1-100/0.1]-P[1.5-12.5/0.01]-W[1.5-12.5/0.01]-S[3-12/1]-G[5-13/0.5]

FSDES25-[40.1-100/0.1]-P[1.5-16.5/0.01]-W[1.5-16.5/0.01]-S[3-12/1]-G[6-17/0.5]

FSDES32-[40.1-100/0.1]-P[2-21/0.01]-W[2-21/0.01]-S[3-15/1]-G[9-21.5/0.5]

刃先形状

内径表面処理

L寸区分

D(シャンク径)

(mm)

G(逃げ径)

(mm)

L(全長)

(mm)

P(刃先寸法)

(mm)

R(刃先コーナーR)

(mm)

S(刃先端面から逃げまでの長さ)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

丸形	なし	L40.0以下	6	3 ～ 3.6	16 ～ 40	0.5 ～ 3.2	-	3 ～ 4	-	10	1個
丸形	なし	L40.0以下	8	3 ～ 4.8	16 ～ 40	0.5 ～ 4.4	-	3 ～ 4	-	10	1個
丸形	なし	L40.0以下	10	3 ～ 6.8	16 ～ 40	1 ～ 6.4	-	3 ～ 6	-	10	1個
丸形	なし	L40.0以下	13	3 ～ 9	16 ～ 40	1.5 ～ 8.5	-	3 ～ 8	-	10	1個
丸形	なし	L40.0以下	16	3 ～ 11	16 ～ 40	2.5 ～ 10.5	-	3 ～ 8	-	10	1個
丸形	なし	L40.0以下	20	4 ～ 13	16 ～ 40	3.5 ～ 12.5	-	3 ～ 8	-	10	1個
丸形	なし	L40.0以下	25	5.5 ～ 17	16 ～ 40	5 ～ 16.5	-	3 ～ 8	-	10	1個
丸形	なし	L40.0以下	32	8 ～ 21.5	16 ～ 40	7.5 ～ 21	-	3 ～ 8	-	10	1個
丸形	なし	L40.0以下	38	9.5 ～ 27.5	16 ～ 40	9.5 ～ 27	-	3 ～ 8	-	10	1個
丸形	なし	L40.0以下	45	13 ～ 36.5	16 ～ 40	12.5 ～ 36	-	3 ～ 8	-	10	1個
丸形	なし	L40.0以下	50	17 ～ 41.5	16 ～ 40	16.5 ～ 41	-	3 ～ 8	-	10	1個
丸形	なし	L40.0以下	56	19.5 ～ 46.5	16 ～ 40	19 ～ 46	-	3 ～ 8	-	10	1個
丸形	なし	L40.1以上	10	5 ～ 6.5	40.1 ～ 80	1 ～ 6	-	3 ～ 10	-	10	1個
丸形	なし	L40.1以上	13	5 ～ 9	40.1 ～ 80	1.5 ～ 8.5	-	3 ～ 10	-	10	1個
丸形	なし	L40.1以上	16	5 ～ 11	40.1 ～ 100	2.5 ～ 10.5	-	3 ～ 10	-	10	1個
丸形	なし	L40.1以上	20	5 ～ 13	40.1 ～ 100	3.5 ～ 12.5	-	3 ～ 12	-	10	1個
丸形	なし	L40.1以上	25	6 ～ 17	40.1 ～ 100	5 ～ 16.5	-	3 ～ 12	-	10	1個
丸形	なし	L40.1以上	32	9 ～ 21.5	40.1 ～ 100	7.5 ～ 21	-	3 ～ 15	-	10	1個
丸形	なし	L40.1以上	38	11 ～ 27.5	40.1 ～ 100	9.5 ～ 27	-	3 ～ 15	-	10	1個
丸形	なし	L40.1以上	45	14 ～ 36.5	40.1 ～ 100	12.5 ～ 36	-	3 ～ 20	-	10	1個
丸形	なし	L40.1以上	50	18 ～ 41.5	40.1 ～ 100	16.5 ～ 41	-	3 ～ 20	-	10	1個
丸形	なし	L40.1以上	56	20 ～ 46.5	40.1 ～ 100	19 ～ 46	-	3 ～ 20	-	10	1個
長方形	なし	L40.0以下	8	3 ～ 4.8	16 ～ 40	1 ～ 4.4	-	3 ～ 4	1 ～ 4.4	10	1個
長方形	なし	L40.0以下	10	3 ～ 6.8	16 ～ 40	1 ～ 6.4	-	3 ～ 6	1 ～ 6.4	10	1個
長方形	なし	L40.0以下	13	3 ～ 9	16 ～ 40	1 ～ 8.5	-	3 ～ 8	1 ～ 8.5	10	1個
長方形	なし	L40.0以下	16	3 ～ 11	16 ～ 40	1 ～ 10.5	-	3 ～ 8	1 ～ 10.5	10	1個
長方形	なし	L40.0以下	20	4 ～ 13	16 ～ 40	1.5 ～ 12.5	-	3 ～ 8	1.5 ～ 12.5	10	1個
長方形	なし	L40.0以下	25	5.5 ～ 17	16 ～ 40	1.5 ～ 16.5	-	3 ～ 8	1.5 ～ 16.5	10	1個
長方形	なし	L40.0以下	32	8 ～ 21.5	16 ～ 40	2 ～ 21	-	3 ～ 8	2 ～ 21	10	1個
長方形	なし	L40.0以下	38	9.5 ～ 27.5	16 ～ 40	2.5 ～ 27	-	3 ～ 8	2.5 ～ 27	10	1個
長方形	なし	L40.0以下	45	13 ～ 36.5	16 ～ 40	3 ～ 36	-	3 ～ 8	3 ～ 36	10	1個
長方形	なし	L40.0以下	50	17 ～ 41.5	16 ～ 40	3.5 ～ 41	-	3 ～ 8	3.5 ～ 41	10	1個
長方形	なし	L40.0以下	56	19.5 ～ 46.5	16 ～ 40	4 ～ 46	-	3 ～ 8	4 ～ 46	10	1個
長方形	なし	L40.1以上	10	5 ～ 6.5	40.1 ～ 80	1 ～ 6	-	3 ～ 10	1 ～ 6	10	1個
長方形	なし	L40.1以上	13	5 ～ 9	40.1 ～ 80	1 ～ 8.5	-	3 ～ 10	1 ～ 8.5	10	1個
長方形	なし	L40.1以上	16	5 ～ 11	40.1 ～ 100	1 ～ 10.5	-	3 ～ 10	1 ～ 10.5	10	1個
長方形	なし	L40.1以上	20	5 ～ 13	40.1 ～ 100	1.5 ～ 12.5	-	3 ～ 12	1.5 ～ 12.5	10	1個
長方形	なし	L40.1以上	25	6 ～ 17	40.1 ～ 100	1.5 ～ 16.5	-	3 ～ 12	1.5 ～ 16.5	10	1個
長方形	なし	L40.1以上	32	9 ～ 21.5	40.1 ～ 100	2 ～ 21	-	3 ～ 15	2 ～ 21	10	1個
長方形	なし	L40.1以上	38	11 ～ 27.5	40.1 ～ 100	2.5 ～ 27	-	3 ～ 15	2.5 ～ 27	10	1個
長方形	なし	L40.1以上	45	14 ～ 36.5	40.1 ～ 100	3 ～ 36	-	3 ～ 20	3 ～ 36	10	1個
長方形	なし	L40.1以上	50	18 ～ 41.5	40.1 ～ 100	3.5 ～ 41	-	3 ～ 20	3.5 ～ 41	10	1個
長方形	なし	L40.1以上	56	20 ～ 46.5	40.1 ～ 100	4 ～ 46	-	3 ～ 20	4 ～ 46	10	1個
楕円形	なし	L40.0以下	8	3 ～ 4.8	16 ～ 40	1 ～ 4.4	-	3 ～ 4	1 ～ 4.4	10	1個
楕円形	なし	L40.0以下	10	3 ～ 6.8	16 ～ 40	1 ～ 6.4	-	3 ～ 6	1 ～ 6.4	10	1個
楕円形	なし	L40.0以下	13	3 ～ 9	16 ～ 40	1 ～ 8.5	-	3 ～ 8	1 ～ 8.5	10	1個
楕円形	なし	L40.0以下	16	3 ～ 11	16 ～ 40	1 ～ 10.5	-	3 ～ 8	1 ～ 10.5	10	1個
楕円形	なし	L40.0以下	20	4 ～ 13	16 ～ 40	1.5 ～ 12.5	-	3 ～ 8	1.5 ～ 12.5	10	1個
楕円形	なし	L40.0以下	25	5.5 ～ 17	16 ～ 40	1.5 ～ 16.5	-	3 ～ 8	1.5 ～ 16.5	10	1個
楕円形	なし	L40.0以下	32	8 ～ 21.5	16 ～ 40	2 ～ 21	-	3 ～ 8	2 ～ 21	10	1個
楕円形	なし	L40.0以下	38	9.5 ～ 27.5	16 ～ 40	2.5 ～ 27	-	3 ～ 8	2.5 ～ 27	10	1個
楕円形	なし	L40.0以下	45	13 ～ 36.5	16 ～ 40	3 ～ 36	-	3 ～ 8	3 ～ 36	10	1個
楕円形	なし	L40.0以下	50	17 ～ 41.5	16 ～ 40	3.5 ～ 41	-	3 ～ 8	3.5 ～ 41	10	1個
楕円形	なし	L40.0以下	56	19.5 ～ 46.5	16 ～ 40	4 ～ 46	-	3 ～ 8	4 ～ 46	10	1個
楕円形	なし	L40.1以上	10	5 ～ 6.5	40.1 ～ 80	1 ～ 6	-	3 ～ 10	1 ～ 6	10	1個
楕円形	なし	L40.1以上	13	5 ～ 9	40.1 ～ 80	1 ～ 8.5	-	3 ～ 10	1 ～ 8.5	10	1個
楕円形	なし	L40.1以上	16	5 ～ 11	40.1 ～ 100	1 ～ 10.5	-	3 ～ 10	1 ～ 10.5	10	1個
楕円形	なし	L40.1以上	20	5 ～ 13	40.1 ～ 100	1.5 ～ 12.5	-	3 ～ 12	1.5 ～ 12.5	10	1個
楕円形	なし	L40.1以上	25	6 ～ 17	40.1 ～ 100	1.5 ～ 16.5	-	3 ～ 12	1.5 ～ 16.5	10	1個
楕円形	なし	L40.1以上	32	9 ～ 21.5	40.1 ～ 100	2 ～ 21	-	3 ～ 15	2 ～ 21	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

ボタンダイの表面処理商品が初登場！刃先・内面を強化！

「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）

⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。

ご注意

α処理®の適用範囲はP≧1です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ストレートタイプ－　-ノーマル・α処理®-のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

圧入の下型

満足度：5.02022/07/28

圧入の下型を制作する為に購入。さすがダイスなだけあって穴の精度は言う事なしです。セルも何種類かあるので各セルのサイズで揃...もっと読む

0人が参考にしています。

金型で

満足度：4.02020/03/30

規格のレギュラ−ボタンダイよりも刃径を０．５ｍｍ大きくできるので、小スぺ−スなど用途によって使用してます。もう少し納...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ストレートタイプ－　-ノーマル・α処理®-	フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ツバ付タイプ－　-ノーマル・α処理®-	全長指定ボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	全長指定ボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-	刃先ロングボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	刃先ロングボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目〜	5日目〜	5日目〜	2日目〜	2日目〜
外形状	ストレート	ヘッド付	ストレート	ヘッド付	ストレート	ヘッド付
内部形状	レギュラー	レギュラー	レギュラー	レギュラー	レギュラー	レギュラー
カス上がり対策	なし	なし	なし	なし	なし	なし
カス詰り対策有無	無	無	無	無	無	無
材質	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当

ボタンダイカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

刃先形状

内径表面処理

L寸区分

D(シャンク径)(mm)

G(逃げ径)(mm)

L(全長)(mm)

P(刃先寸法)(mm)

R(刃先コーナーR)(mm)

S(刃先端面から逃げまでの長さ)(mm)

W(刃先寸法)(mm)

タイプ

CAD

出荷日

フリーサイズボタンダイ 全長・刃長・逃げ穴指定 －ストレートタイプ－ -ノーマル・α処理®-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

ボタンダイカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ストレートタイプ－　-ノーマル・α処理®-
