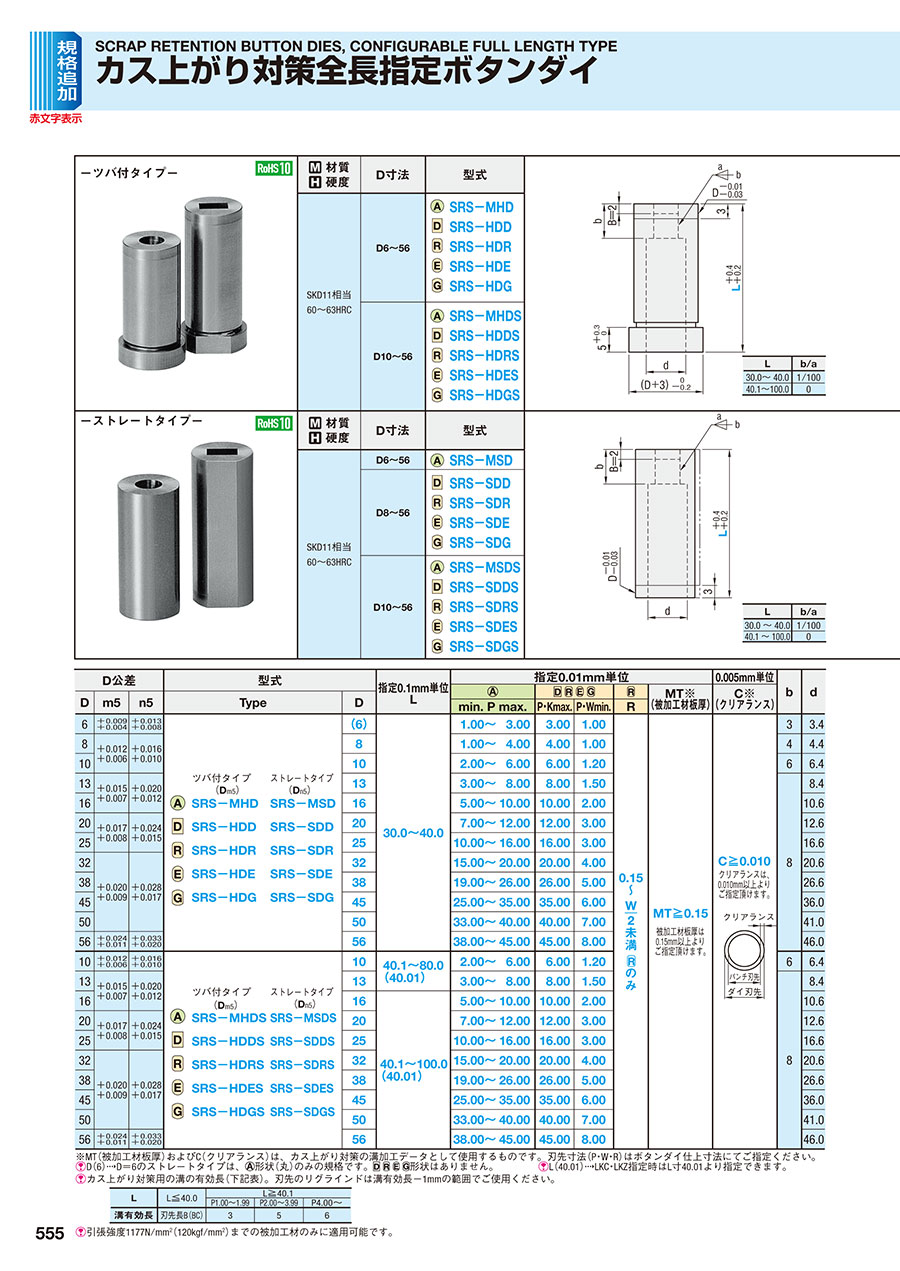

カス上がり対策全長指定ボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-

外形図・製品仕様

				L	b/a
				30.0～ 40.0	1/100
				40.1～100.0	0




刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P－0.4≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]P≧W [ ! ]K＝ [ ! ]P≧W
[ ! ]P－2R≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝
[ ! ]0.15≦R＜ [ ! ]P＞W [ ! ]P＞W
[ ! ] ≧1.5
  （P寸ストレート部1.5mm以上）


[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式				指定0.1mm単位			指定0.01mm単位							0.005mm単位	b	d
				L									MT※	C※
Type			D				min.	P	max.	P・Kmax.	P・Wmin	R	（被加工材板厚）	（クリアランス）
			（6）	30.0	～	40.0	1.00	～	3.00	3.00	1.00	0.15〜 w 未満 2  のみ	MT≧0.15 被加工材板厚は 0.15mm以上より ご指定頂けます。	C≧0.010 クリアランスは、 0.010mm以上より ご指定頂けます。	3	3.4
	ストレートタイプ		8				1.00	～	4.00	4.00	1.00				4	4.4
	（D m5）		10				2.00	～	6.00	6.00	1.20				6	6.4
	（ノーマル）	（α処理®）	13				3.00	～	8.00	8.00	1.50				8	8.4
	SRS-MSD	SRSP-MSD	16				5.00	～	10.00	10.00	2.00					10.6
	SRS-SDD	SRSP-SDD	20				7.00	～	12.00	12.00	3.00					12.6
	SRS-SDR	SRSP-SDR	25				10.00	～	16.00	16.00	3.00					16.6
	SRS-SDE	SRSP-SDE	32				15.00	～	20.00	20.00	4.00					20.6
	SRS-SDG	SRSP-SDG	38				19.00	～	26.00	26.00	5.00					26.6
			45				25.00	～	35.00	35.00	6.00					36.0
			50				33.00	～	40.00	40.00	7.00					41.0
			56				38.00	～	45.00	45.00	8.00					46.0
	ストレートタイプ		10	40.1 （40.01）	～	80.0	2.00	～	6.00	6.00	1.20				6	6.4
	（D m5）		13				3.00	～	8.00	8.00	1.50				8	8.4
	（ノーマル）	（α処理®）	16	40.1 （40.01）	～	100.0	5.00	～	10.00	10.00	2.00					10.6
	SRS-MSDS	SRSP-MSDS	20				7.00	～	12.00	12.00	3.00					12.6
	SRS-SDDS	SRSP-SDDS	25				10.00	～	16.00	16.00	3.00					16.6
	SRS-SDRS	SRSP-SDRS	32				15.00	～	20.00	20.00	4.00					20.6
	SRS-SDES	SRSP-SDES	38				19.00	～	26.00	26.00	5.00					26.6
	SRS-SDGS	SRSP-SDGS	45				25.00	～	35.00	35.00	6.00					36.0
			50				33.00	～	40.00	40.00	7.00					41.0
			56				38.00	～	45.00	45.00	8.00					46.0

※MT（被加工材板厚）およびC（クリアランス）は、カス上がり対策の溝加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]D（6）→ D=6のストレートタイプは  形状（丸）のみの規格です。  形状はありません。
[ ! ]カス上がり対策用の溝の有効長（下記表）。刃先のリグラインドは溝有効長ー1mmの範囲でご使用ください。
[ ! ]L＝（40）はシャンク径公差Dm5のみの規格です。

[ ! ]引張強度1177N/mm²（120kgf/mm²）までの被加工材のみに適用可能です。
[ ! ]L（40.01）→ LKC・LKZ指定時はL寸40.01より指定できます。

注文例

型式	-	L	-	P	-	W	-	R（ のみ）	-	MT	-	C
SRSP-MSD10	-	35	-	P5.00					-	MT1.5	-	C0.105

出荷日

追加工

追加工		記号	刃先形状
刃先		PC WC	刃先径変更 min： P ＞ PC ≧ P・Wmin ≧ 1.00 W WC 2      指定0.01mm単位 [ ! ]のみPC1.00～1.99の場合、b＝4になります。
			max： P ＜ PC ≦ P・Kmax＋0.2 W WC      指定0.01mm単位
		BC	刃先長変更 P Bmax. 1.00～1.99 2.00～3.99 4.00～ 3 5 6 1≦BC＜Bmax. 1≦BC≦b 指定0.1mm単位 [ NG ]L＞40適用不可		刃先長変更 1≦BC＜2 指定0.1mm単位 [ NG ]L＞40適用不可
		PKC	刃先径公差変更 P ＋0.010 ⇒ ＋0.0050		刃先径公差変更 P・W±0.01⇒＋0.010
全長		LKC	全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050		[ ! ]LKC使用の場合     L寸0.01mm単位指定可
		LKZ	全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.010		[ ! ]LKZ使用の場合     L寸0.01mm単位指定 [ NG ]D＞25適用不可
ツバ部		KC		ツバ部廻り止 め一面加工		廻り止め 位置変更 指定1゜単位
				廻り止め 一面加工 [ NG ]D6適用不可		廻り止め 位置変更 指定1゜単位
		WKC	廻り止め平行加工(2面) [ ! ]   形状はKC併用可 [ NG ]ストレートタイプのD6適用不可

追加工		記号	刃先形状
ツバ部		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位
			[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25適用不可 [ NG ]ストレートタイプ不可		[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25適用不可 [ NG ]ストレートタイプ不可
		HC	ツバ径変更 D≦HC＜（D+3） 指定0.1mm単位
		TC	ツバ厚変更　　　　　　2≦TC＜5 指定0.1㎜単位(TKC・TKM併用の場合0.01mm単位指定可) [ ! ]全長は指定寸法のままです。
		TKC	ツバ厚公差変更 T＋0.30 ⇒ ＋0.020
			(TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差変更 T＋0.30 ⇒    0－0.02
			(TC併用の場合、T寸法0.01mm単位指定可)
		RC		ツバ付タイプのみ適用 リテーナ面に対してツバ部を－0.04～0に加工
その他		SKC	シャンク部フラット面加工(1面) [ ! ]ツバ付タイプのみ適用 [ ! ]D≧8に適用 [ NG ]KC・WKC・KFC併用不可 [ NG ]ストレートタイプ不可
	浮き防止用 キー溝加工	KM	[ NG ]ツバ付タイプ適用不可 詳細は>>こちら

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］

α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
