全長指定ボタンダイ －ツバ付タイプ－ -ノーマル・α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...
詳細情報を確認する商品情報
外形図・製品仕様
 |
|
刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]K＝
[ ! ]P≧W[ ! ]K＝
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W
[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。
| [ M ]材質 | [ H ]硬度 | D寸法 | 型式 | ||||
|---|---|---|---|---|---|---|---|
| 刃先形状 | ノーマル | α処理® | |||||
| SKD11相当 | 60～63HRC | 6 | ～ | 56 |  | S-MHD | SP-MHD |
| S-HDD | SP-HDD | ||||||
| S-HDR | SP-HDR | ||||||
| S-HDE | SP-HDE | ||||||
| S-HDG | SP-HDG | ||||||
| 10 | ～ | 56 | | S-MHDS | SP-MHDS | ||
| S-HDDS | SP-HDDS | ||||||
| S-HDRS | SP-HDRS | ||||||
| S-HDES | SP-HDES | ||||||
| S-HDGS | SP-HDGS | ||||||
[ H ]α処理®の表面硬度は1100～1200HVです。

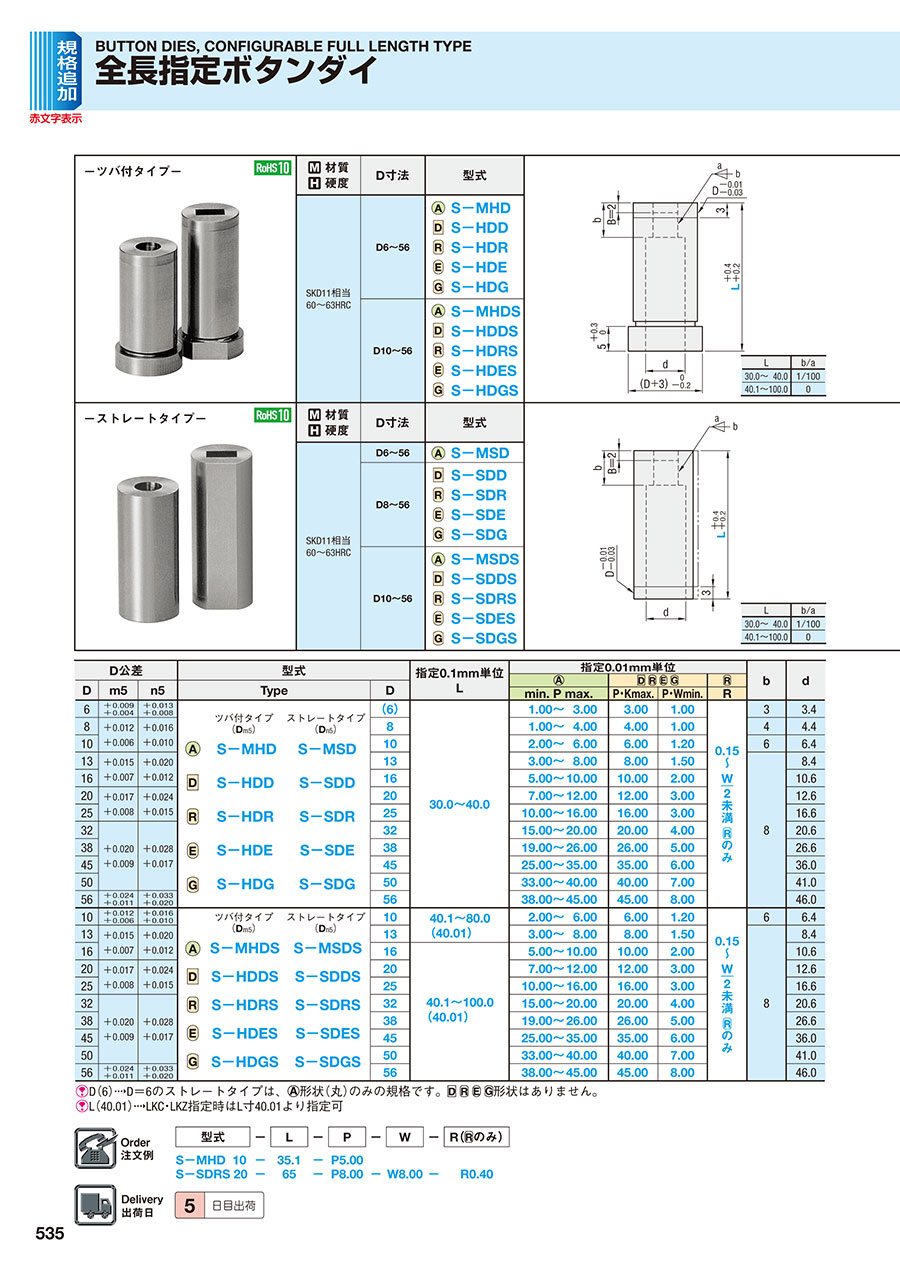

規格表
| 型式 | 指定0.1mm単位 | 指定0.01mm単位 | b | d | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L |  |  |  | |||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | |||||||||||
| ツバ付きタイプ | （6） | 30.0 | ～ | 40.0 | 1.00 | ～ | 3.00 | 3.00 | 1.00 |
 のみ | 3 | 3.4 | ||||||
| （Dm5） | 8 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | ||||||||||
| （ノーマル） | （α処理®） | 10 | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | |||||||||
| S-MHD S-HDD S-HDR S-HDE S-HDG | SP-MHD SP-HDD SP-HDR SP-HDE SP-HDG | 13 | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | ||||||||
| 16 | 5.00 | 10.00 | 10.00 | 2.00 | 10.6 | |||||||||||||
| 20 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | ||||||||||||
| 25 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | ||||||||||||
| 32 | 15.00 | ～ | 20.00 | 20.00 | 4.00 | 20.6 | ||||||||||||
| 38 | 19.00 | ～ | 26.00 | 26.00 | 5.00 | 26.6 | ||||||||||||
| 45 | 25.00 | 35.00 | 35.00 | 6.00 | 36.0 | |||||||||||||
| 50 | 33.00 | 40.00 | 40.00 | 7.00 | 41.0 | |||||||||||||
| 56 | 38.00 | ～ | 45.00 | 45.00 | 8.00 | 46.0 | ||||||||||||
| ツバ付きタイプ | 10 | 40.1 （40.01） | ～ | 80.0 | 2.00 | ～ | 6.00 | 6.00 | 1.20 |
のみ | 6 | 6.4 | ||||||
| （Dm5） | 13 | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | ||||||||||
| （ノーマル） | （α処理®） | 16 | 40.1 （40.01） | ～ | 100.0 | 5.00 | 10.00 | 10.00 | 2.00 | 10.6 | ||||||||
| S-MHDS S-HDDS S-HDRS S-HDES S-HDGS | SP-MHDS SP-HDDS SP-HDRS SP-HDES SP-HDGS | 20 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | |||||||||
| 25 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | ||||||||||||
| 32 | 15.00 | ～ | 20.00 | 20.00 | 4.00 | 20.6 | ||||||||||||
| 38 | 19.00 | ～ | 26.00 | 26.00 | 5.00 | 26.6 | ||||||||||||
| 45 | 25.00 | 35.00 | 35.00 | 6.00 | 36.0 | |||||||||||||
| 50 | 33.00 | 40.00 | 40.00 | 7.00 | 41.0 | |||||||||||||
| 56 | 38.00 | ～ | 45.00 | 45.00 | 8.00 | 46.0 | ||||||||||||
形状（丸）のみの規格です。
形状はありません。[ ! ]L （40.01）⇒ LKC・LKZ指定時はL寸40.01より指定可
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） |
| SP－MHD 25 | - | 35.1 | - | P5.00 |
出荷日
| 5 | 日目出荷 |
■α処理® （SP-）
| 9 | 日目出荷 |
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L | - | P（PC） | - | W（WC） | - | R | - | （BC・HC・TC…etc.） |
| SP－MHD 13 | - | 35 | - | PC8.02 | - | W10.2 | - | TC4.0 |
| 追加工 | 記号 | 刃先形状 | ||||
 |     | |||||
| 刃先 |  | PC WC | 刃先径変更 min： P＞PC ≧ Pmin2 ≧0.50 指定0.01mm単位 [ ! ]PC1.00～1.99の場合、 | 刃先径変更 min： PW ＞ PCWC ≧ P・Wmin2 ≧1.00 指定0.01mm単位 | ||
| max：PW ＜ PCWC ≦ P・Kmax＋0.2 指定0.01mm単位 | ||||||
 | BC | 刃先長変更 1≦BC≦b 指定0.1mm単位 [ NG ]L＞40適用不可 [ NG ]P＜1.00適用不可 | ||||
 | PKC | 刃先径公差変更 P＋0.010 ⇒ ＋0.0050 [ NG ]P＜1.00適用不可 | 刃先径公差変更 P・W±0.01 ⇒ ＋0.010 | |||
| 全長 |  | LKC | 全長公差変更 L＋0.4＋0.2 ⇒ ＋0.050 | （ L寸0.01mm単位指定可） | ||
| LKZ | 全長公差変更 L＋0.4＋0.2 ⇒ ＋0.010 | （L寸0.01mm単位指定可） [ NG ]D＞25適用不可 | ||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 |
 |  | 廻り止め 一面加工 [ NG ]D6適用不可 |  | 廻り止め 位置変更 指定1゜単位 | ||
| 追加工 | 記号 | 刃先形状 | ||
| | |||
| ツバ部 |   | WKC | 廻り止め平行加工(2面) [ ! ] 形状はKC併用可[ NG ]ストレートタイプのD6適用不可 | |
 | KFC | 廻り止め0゜と  | 廻り止め0゜と  | |
[ NG ]KC・WKC併用不可 [ NG ]L＜16，D＞25適用不可 [ NG ]ストレートタイプ不可 | [ NG ]KC・WKC 併用不可 [ NG ]L＜16，D＞25適用不可 [ NG ]ストレートタイプ不可 | |||
 | HC | ツバ径変更 D≦HC＜（D＋3） 指定0.1㎜単位 | ||
 | TC | ツバ厚変更 2≦TC＜5 指定0.1mm単位 （TKC・TKM併用の場合0.01mm単位指定可） [ ! ]全長は指定寸法のままです。 | ||
 | TKC | ツバ厚公差変更 T＋0.3 0 ⇒ ＋0.02 0 (TC併用の場合、T寸法0.01mm単位指定可) | ||
| TKM | ツバ厚公差変更 T＋0.3 0 ⇒ 0－0.02 (TC併用の場合、T寸法0.01mm単位指定可) | |||
 | RC | ツバ付タイプのみ適用  | ||
| その他 |  | SKC | シャンク部フラット面加工（1面） [ ! ]ツバ付タイプのみ適用 [ ! ]D≧8に適用 [ NG ]KC・WKC・KFC併用不可 [ NG ]ストレートタイプ不可 | |
 | KUC |  |  | |
| シャンク部フラット面加工（0°）と廻り止め角度指定加工（1面） 指定1°単位 90≦KUC≦270 [ ! ]D≧8 L(LC)≧20に適用 [ ! ]出荷日+1日 [ NG ]ストレートタイプ適用不可 [ NG ]KC・WKC・KFC・SKC併用不可 [ NG ]ストーク適用不可 | ||||
| 浮き防止用 キー溝加工 | KM | [ NG ]ツバ付タイプ適用不可 詳細は>>こちらをご参照ください。 | ||
関連情報
ボタンダイの刃先・内径強化商品がついに登場！
■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ
21万ショットを超えても製品かえり高さが許容値以下を維持しました。
