刃先ロングボタンダイ －ストレートタイプ－ -ノーマル・α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも高寿命化を図りたい」「ボ...
詳細を確認- α処理®の適用範囲はP≧1です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

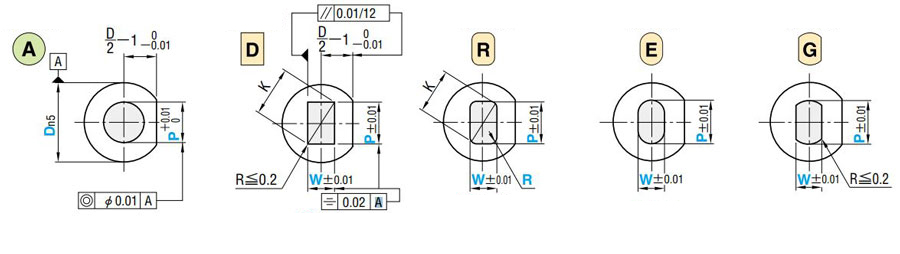

外形図・製品仕様
[ ! ]K＝
[ ! ]P≧W[ ! ]K=
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W
[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。
[ ! ]α処理®の処理深さはおおよそP寸と同等です。
| [ M ]材質 | [ H ]硬度 | D寸法 | 型式 | ||||
|---|---|---|---|---|---|---|---|
| 刃先形状 | ノーマル | α処理® | |||||
| SKD11相当 | 60～63HRC | 10 | ～ | 56 |  | MSDS | P-MSDS |
| SDDS | P-SDDS | ||||||
| SDRS | P-SDRS | ||||||
| SDES | P-SDES | ||||||
| SDGS | P-SDGS | ||||||
[ H ]α処理®の表面硬度は1100～1200HVです。
規格表
| 型式 | L | 指定0.01mm単位 | B | b | d | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |  |  | |||||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | ||||||||||||
| ストレートタイプ | 10 | 16 | 20 | 22 | 25 | 30 | 35 | 40 | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 0.15〜W2未満 のみ | 6 | 10 | 6.4 | ||
| （ノーマル） | （α処理®） | 13 | 16 | 20 | 22 | 25 | 30 | 35 | 40 | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8.4 | |||
| MSDS SDDS SDRS SDES SDGS | P-MSDS P-SDDS P-SDRS P-SDES P-SDGS | 16 | 16 | 20 | 22 | 25 | 30 | 35 | 40 | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | ||||
| 20 | 16 | 20 | 22 | 25 | 30 | 35 | 40 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 8 | 12 | 12.6 | ||||
| 25 | 16 | 20 | 22 | 25 | 30 | 35 | 40 | 10.00 | 16.00 | 16.00 | 3.00 | 16.6 | |||||||
| 32 | 16 | 20 | 22 | 25 | 30 | 35 | 40 | 15.00 | ～ | 20.00 | 20.00 | 4.00 | 10 | 15 | 20.6 | ||||
| 38 | 16 | 20 | 22 | 25 | 30 | 35 | 40 | 19.00 | ～ | 26.00 | 26.00 | 5.00 | 26.6 | ||||||
| 45 | 20 | 22 | 25 | 30 | 35 | 40 | 25.00 | ～ | 35.00 | 35.00 | 6.00 | 14 | 20 | 36.0 | |||||
| 50 | 20 | 22 | 25 | 30 | 35 | 40 | 33.00 | ～ | 40.00 | 40.00 | 7.00 | 41.0 | |||||||
| 56 | 20 | 22 | 25 | 30 | 35 | 40 | 38.00 | ～ | 45.00 | 45.00 | 8.00 | 46.0 | |||||||
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） |
| P-SDDS 25 | - | 35 | - | P10.00 | - | W8.00 |
出荷日
■ノーマル
D10 ～ 32| 2 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
ストークA |
D38 ～ 56•
| 3 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
ストークA |
タイプのみ D10 ～ 32| 5 | 日目出荷 |
D38 ～ 56•
| 6 | 日目出荷 |
[ NG ]α処理®はストーク適用不可
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L（LC・SLC） | - | P（PC） | - | W（WC） | - | R | - | （BC・KC・TC・CKC・MKC…etc.） |
| P-SDRS 45 | - | 40 | - | P25.2 | - | W10.2 | - | R1.50 | - | BC20 |
| 追加工 | 記号 | 刃先形状 | |||||||||||||||
| | ||||||||||||||||
| 刃先 |  | PC WC | 刃先径変更
[ ! ] のみPC1.00～1.99の場合、b＝4になります。 | ||||||||||||||
| |||||||||||||||||
 | BC | 刃先長変更 1≦BC≦b 指定0.1mm単位 | |||||||||||||||
 | PKC | 刃先径公差変更 P ＋0.01 0 ⇒ ＋0.0050 | 刃先径公差変更 P・W±0.01 ⇒ ＋0.01 0 | ||||||||||||||
| 全長 |  | LC | 全長変更 10≦L－(b－1)≦LC＜L 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可) [ ! ]b寸法と導入部は(L－LC)分短くなります。 | ||||||||||||||
 | 全長変更 10≦LC＜L 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可) [ ! ]導入部は(L－LC)分短くなります。 | ||||||||||||||||
 | LKC | 全長公差変更 | L ＋0.4＋0.2 ⇒ ＋0.05 0 | ||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | |||||||||||||||||
| LKZ | 全長公差変更 | L ＋0.4＋0.2 ⇒ ＋0.01 0 | [ NG ]L＜16,D＞25 | ||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | |||||||||||||||||
 | CKC | ツバ厚公差・ 全長公差 変更を1つのコードで 加工します。加工限界 はTKCとLKCと同様 | TKC ツバ厚公差 変 更 ＋ LKC 全長公差 変 更 | ||||||||||||||
| (TC併用の場合、T寸法0.01mm単位・LC併用の 場合、L寸法0.01mm単位指定可) | |||||||||||||||||
| MKC | TKM ツバ厚公差 変 更 ＋ LKC 全長公差 変 更 | ||||||||||||||||
| (TC併用の場合、T寸法0.01mm単位・LC併用の 場合、L寸法0.01mm単位指定可) | |||||||||||||||||
 | SLC | 全長変更・全長公差変 更を1つのコードで加工 します。指定範囲、指 定単位、注文方法、 注意事項([ ! ])はLCと 同様 | LC 全長 変更 ＋ LKC 全長公差 変 更 | ||||||||||||||
| (L寸法0.01mm単位指定可) | |||||||||||||||||
| [ NG ]ツバ付タイプ適用不可 | |||||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||
| | |||||
| ツバ部 |  | KC | － |  | 廻り止め 位置変更 指定1゜単位 | |
| － |  | 廻り止め 位置変更 | ||||
 | WKC | 廻り止め平行加工(2面) | ||||
 | KFC |  | 廻り止め0゜と角 度指定加工 (2面)指定1°単位 |  | 廻り止め0゜と角 度指定加工 (2面)指定1°単位 | |
| [ NG ]KC・WKC 併用不可 [ NG ]L＜16,D＞25適用不可 [ NG ]ストレートタイプ不可 | [ NG ]KC・WKC 併用不可 [ NG ]L＜16,D＞25適用不可 [ NG ]ストレートタイプ不可 | |||||
 | NKC | 廻り止め無し [ ! ]ストレートタイプのみ適用 | － | |||
 | HC | ツバ径変更 D≦HC＜(D＋3) 指定0.1mm単位 | ||||
 | TC | ツバ厚変更 2≦TC＜T 指定0.1mm単位 (TKC・TKM・CKC・MKC併用の場合0.01mm単位指定可) [ ! ]全長Lは(T－TC)分短くなります。 | ||||
 | TKC | ツバ厚公差変更 T＋0.30 ⇒ ＋0.020 | [ NG ]L(LC)＜16適用不可 | |||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
| TKM | ツバ厚公差変更 T＋0.30 ⇒ 0－0.02 | [ NG ]L(LC)＜16適用不可 | ||||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
 | RC |  | リテーナ面に対してツバ部を －0.04～0に加工 [ NG ]L(LC)＜30適用不可 | |||
| その他 |  | SKC | シャンク部フラット面加工(1面) [ ! ]L(LC)≧20に適用 [ NG ]KC・WKC・KFC併用不可 [ NG ]ストレートタイプ不可 | |||
| 浮き防止用 キー溝加工 | KM | [ NG ]ツバ付タイプ適用不可 詳細は＞＞こちらをご参照ください。 | ||||
関連情報
使用例
ボタンダイの刃先・内径強化商品がついに登場！
■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ
21万ショットを超えても製品かえり高さが許容値以下を維持しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
ボタンダイの表面処理商品が初登場！刃先・内面を強化！
「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術） ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）
⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」 「カス上がり対策逆テーパダイ」
