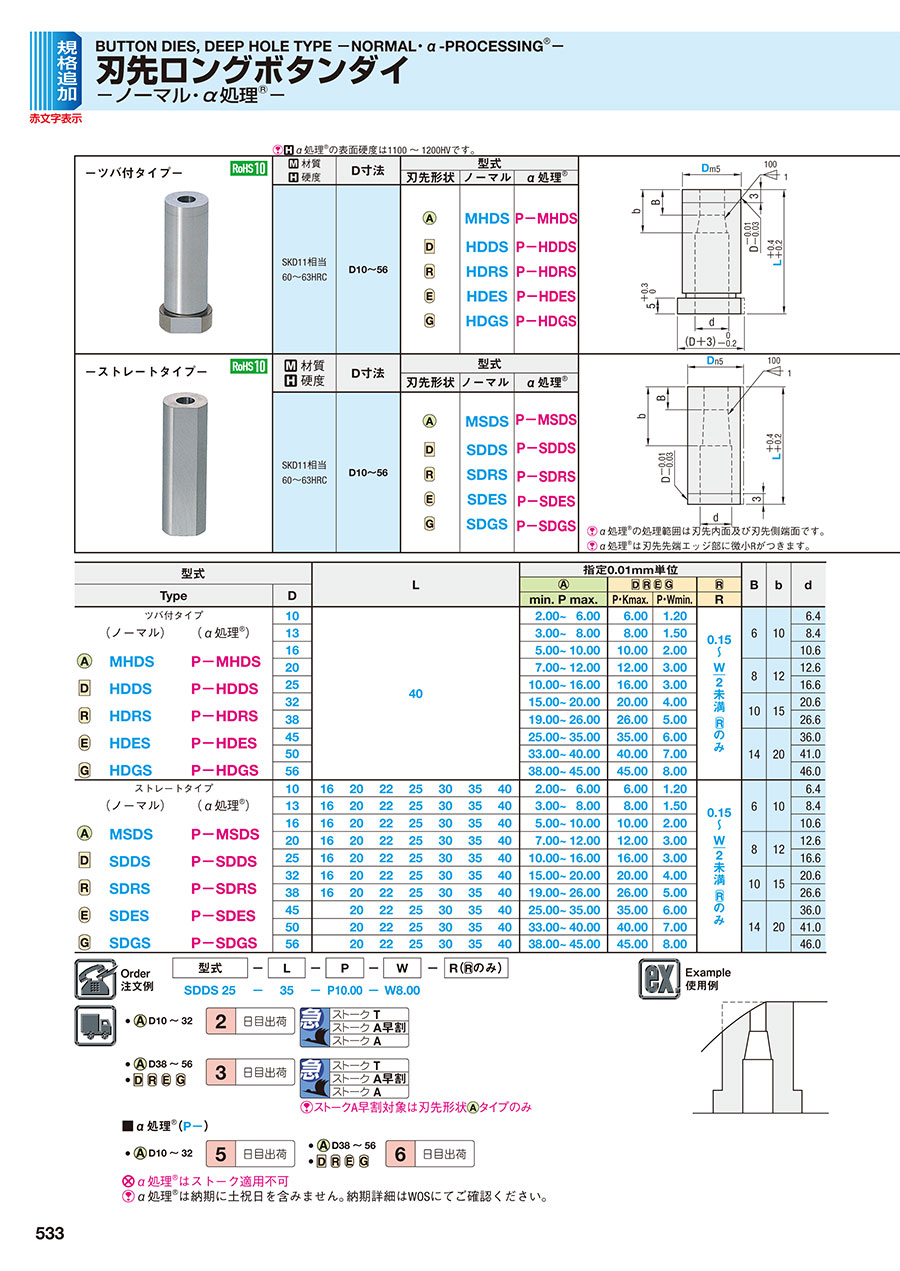

刃先ロングボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-

外形図・製品仕様

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W 
[ ! ]K＝ [ ! ]P≧W
[ ! ]K＝
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。
[ ! ]α処理®の処理深さはおおよそP寸と同等です。

[ M ]材質	[ H ]硬度	D寸法			型式
					刃先形状	ノーマル	α処理®
SKD11相当	60～63HRC	10	～	56		MHDS	P-MHDS
						HDDS	P-HDDS
						HDRS	P-HDRS
						HDES	P-HDES
						HDGS	P-HDGS

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式				L	指定0.01mm単位						B	b	d
Type			D		min.	P	max.	P・Kmax.	P・Wmin	R
ツバ付きタイプ			10	40	2.00	～	6.00	6.00	1.20		6	10	6.4
	（ノーマル）	（α処理®）	13		3.00	～	8.00	8.00	1.50				8.4
	MHDS HDDS HDRS HDES HDGS	P-MHDS P-HDDS P-HDRS P-HDES P-HDGS	16		5.00	～	10.00	10.00	2.00				10.6
			20		7.00	～	12.00	12.00	3.00		8	12	12.6
			25		10.00		16.00	16.00	3.00				16.6
			32		15.00	～	20.00	20.00	4.00		10	15	20.6
			38		19.00	～	26.00	26.00	5.00				26.6
			45		25.00	～	35.00	35.00	6.00		14	20	36.0
			50		33.00	～	40.00	40.00	7.00				41.0
			56		38.00	～	45.00	45.00	8.00				46.0

注文例

	型式	-	L	-	P	-	W	-	R（のみ）
	P-HDDS 25	-	35	-	P10.00	-	W8.00

出荷日

・D10～32

2

日目出荷

急	ストークT
	ストークA早割
	ストークA

・D38 ～ 56
・

3

日目出荷

急	ストークT
	ストークA早割
	ストークA

[ ! ]ストークA早割対象は刃先形状タイプのみ

■α処理® （P-）

・D10～32

5

日目出荷

・D38 ～ 56
・

6

日目出荷

[ NG ]α処理®はストーク適用不可
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWОSにてご確認ください。

追加工

型式	-	L（LC・SLC）	-	P（PC）	-	W（WC）	-	R	-	（BC・KC・TC・CKC・MKC…etc.）
P-HDRS 45	-	40	-	P25.2	-	W10.2	-	R1.50	-	BC20

追加工		記号	刃先形状
刃先		PC WC	刃先径変更 min：PW ＞ PCWC ≧ P・Wmin2 ≧1.00 指定0.01mm単位 [ ! ]のみPC1.00 ～ 1.99の場合、b＝4になります。
			max：PW ＜ PCWC ≦ P・Kmax＋0.2 指定0.01mm単位
		BC	刃先長変更 1≦BC≦b 指定0.1mm単位
		PKC	刃先径公差変更 P＋0.010 ⇒ ＋0.0050			刃先径公差変更 P・W±0.01 ⇒ ＋0.010
全長		LC	全長変更　10≦L－（b－1）≦LC＜L 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可) [ ! ]b寸法と導入部は（L－LC）分短くなります。
			全長変更　10≦LC＜L 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可) [ ! ]導入部は（L－LC）分短くなります。
		LKC	全長公差変更　 L＋0.4＋0.2 ⇒ ＋0.050 (LC併用の場合、L寸法0.01mm単位指定可)
		LKZ	全長公差変更　 L＋0.4＋0.2 ⇒ ＋0.010　[ NG ]L＜16,D＞25適用不可 (LC併用の場合、L寸法0.01mm単位指定可)
		CKC	ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKCとLKCと同様
			TKC ツバ厚公差変更	＋	LKC 全長公差変更
			(TC併用の場合、T寸法0.01mm単位・LC併用の場合、 L寸法0.01mm単位指定可)
		MKC	ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKCとLKCと同様
			TKM ツバ厚公差変更	＋	LKC 全長公差変更
			(TC併用の場合、T寸法0.01mm単位・LC併用の場合、 L寸法0.01mm単位指定可)
		SLC	全長变更·全長公差变更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同樣
			LC 全長変更	+		LKC 全長公差変更
			（L寸法0.01mm単位指定可） [ NG ]ツバ付タイプ適用不可

追加工		記号	刃先形状
ツバ部		KC	－	廻り止め 位置変更 指定1゜単位
			－	廻り止め 位置変更
		WKC	廻り止め平行加工(2面)
		KFC	廻り止め0゜と 角度指定加工 (2面) 指定1°単位	廻り止め0゜と 角度指定加工 (2面)指定1°単位
			[ NG ]KC・WKC併用不可 [ NG ]L＜16,D＞25適用不可 [ NG ]ストレートタイプ不可	[ NG ]KC・WKC併用不可 [ NG ]L＜16,D＞25適用不可 [ NG ]ストレートタイプ不可
		NKC	廻り止め無し [ ! ]ストレートタイプのみ適用	－
		HC	ツバ径変更 D≦HC＜（D＋3） 指定0.1mm単位
		TC	ツバ厚変更　2≦TC＜T　指定0.1mm単位 （TKC・TKM・CKC・MKC併用の場合0.01mm単位指定可） [ ! ]全長Lは(T－TC)分短くなります。 LC併用の場合、全長はLCと同じです。
		TKC	ツバ厚公差変更 T＋0.3 0 ⇒ ＋0.02 0　[ NG ]L(LC)＜16適用不可 (TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差変更 T＋0.3 0 ⇒  0－0.02　[ NG ]L(LC)＜16適用不可 (TC併用の場合、T寸法0.01mm単位指定可)
		RC	リテーナ面に対してツバ部を －0.04～0に加工 [ NG ] L(LC)＜30適用不可
その他		SKC	シャンク部フラット面加工(1面) [ ! ]L LC）≧20に適用 [ NG ]KC・WKC・KFC併用不可 [ NG ]ストレートタイプ不可
		KUC
			シャンク部フラット面加工（0°）と廻り止め角度指定加工（1面） 指定1°単位 90≦KUC≦270 [ ! ]D≧8　　 L(LC)≧20に適用 [ ! ]出荷日+1日 [ NG ]ストレートタイプ適用不可 [ NG ]KC・WKC・KFC・SKC併用不可 [ NG ]ストーク適用不可
	浮き防止用 キー溝加工	KM	[ NG ]ツバ付タイプ適用不可 詳細は>>こちらをご参照ください。

[ ! ]α処理®のPCminは1.0です。

関連情報

Example
使用例

ボタンダイの刃先・内径強化商品がついに登場！

α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］

α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ
21万ショットを超えても製品かえり高さが許容値以下を維持しました。
