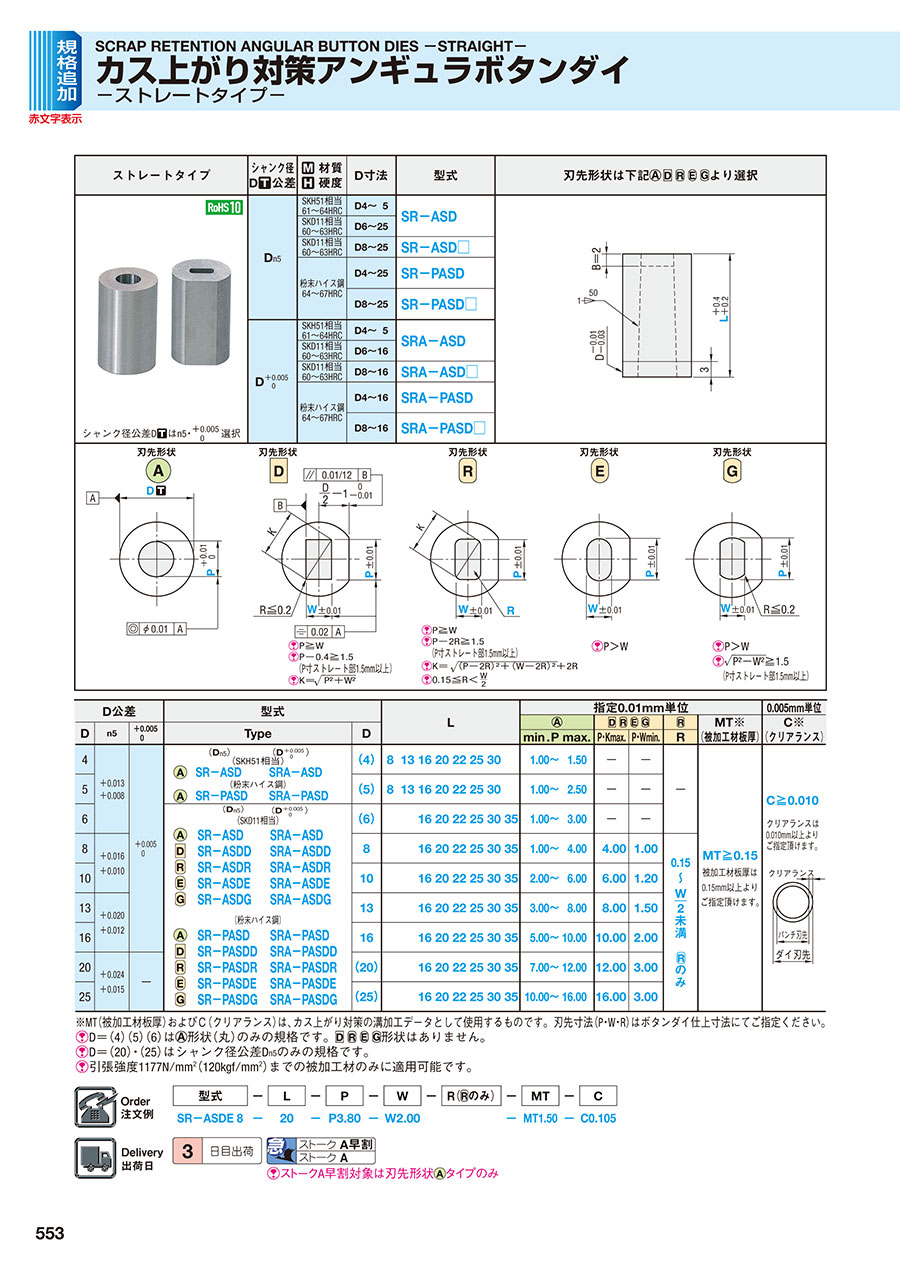

カス上がり対策アンギュラボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-

外形図・製品仕様

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]P－0.4≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝ [ ! ]P≧W
[ ! ]P－2R≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝
[ ! ]0.15≦R＜ [ ! ]P＞W [ ! ]P＞W
[ ! ] ≧1.5
  （P寸ストレート部1.5mm以上）

[ ! ] α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ] α処理®は刃先先端エッジ部に微小Rがつきます。

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式							L								指定0.01mm単位							0.005mm単位
																					MT※	C※
材質	Type					D									min.	P	max.	P・Kmax.	P・Wmin	R	（被加工材板厚）	（クリアランス）
		（D n5）		（D +0.005/0）		（4）	8	13	16	20	22	25	30		1.00	～	1.50	-	-	-	MT≧0.15 被加工材板厚は 0.15mm以上より ご指定頂けます。	C≧0.010 クリアランスは、 0.010mm以上より ご指定頂けます。
（SKH51相当） （粉末ハイス鋼）		（ノーマル） SR-ASD SR-PASD	（α処理®） SRP-ASD SRP-PASD	（ノーマル） SRA-ASD SRA-PASD	（α処理®） SRAP-ASD SRAP-PASD	（5）	8	13	16	20	22	25	30		1.00	～	2.50	-	-
		（D n5）		（D +0.005/0）		（6）			16	20	22	25	30	35	1.00	～	3.00	-	-
		（ノーマル） SR-ASD SR-ASDD SR-ASDR SR-ASDE SR-ASDG	（α処理®） SRP-ASD SRP-ASDD SRP-ASDR SRP-ASDE SRP-ASDG	（ノーマル） SRA-ASD SRA-ASDD SRA-ASDR SRA-ASDE SRA-ASDG	（α処理®） SRAP-ASD SRAP-ASDD SRAP-ASDR SRAP-ASDE SRAP-ASDG	8			16	20	22	25	30	35	1.00	～	4.00	4.00	1.00	0.15〜 w 未満 2 のみ
（SKH51相当）						10			16	20	22	25	30	35	2.00	～	6.00	6.00	1.20
						13			16	20	22	25	30	35	3.00	～	8.00	8.00	1.50
		SR-PASD SR-PASDD SR-PASDR SR-PASDE SR-PASDG	SRP-PASD SRP-PASDD SRP-PASDR SRP-PASDE SRP-PASDG	SRA-PASD SRA-PASDD SRA-PASDR SRA-PASDE SRA-PASDG	SRAP-PASD SRAP-PASDD SRAP-PASDR SRAP-PASDE SRAP-PASDG	16			16	20	22	25	30	35	5.00	～	10.00	10.00	2.00
（粉末ハイス鋼）						（20）			16	20	22	25	30	35	7.00	～	12.00	12.00	3.00
						（25）			16	20	22	25	30	35	10.00	～	16.00	16.00	3.00

※MT（被加工材板厚）およびC（クリアランス）は、カス上がり対策の溝加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]D＝（4）（5）（6）は  形状（丸）のみの規格です。  形状はありません。
[ ! ]D＝（20）・（25）はシャンク径公差Dn5のみの規格です。
[ ! ]引張強度1177N/mm²（120kgf/mm²）までの被加工材のみに適用可能です。

注文例

型式	-	L	-	P	-	W	-	R（ のみ）	-	MT	-	C
SRP-ASDE8	-	20	-	P3.80	-	W2.00			-	MT1.50	-	C0.105

出荷日

[ ! ]ストークA早割は刃先形状タイプのみ

追加工

追加工		記号	刃先形状
刃先		PC WC	刃先径変更 min： P ＞ PC ≧ P・Wmin ≧ 1.00 W WC 2      指定0.01mm単位
			max： P ＜ PC ≦ P・Kmax＋0.2 W WC      指定0.01mm単位
		BC	刃先長変更 P Bmax 1.00～1.99 2.00～ 3 4 1≦BC≦Bmax 指定0.1mm単位		刃先長変更 1≦BC≦2 指定0.1mm単位
		PKC	刃先径公差変更 P ＋0.010 ⇒ ＋0.0050		刃先径公差変更 P・W±0.01⇒＋0.010
全長		LC	全長変更 10≦LC＜L 指定0.1mm単位(LKC・LKZ併用の場合0.01mm単位指定可) [ ! ]導入部は(L－LC)分短くなります。
		LKC	全長公差変更 L＋0.4+0.2 ⇒ ＋0.050   [ NG ]L(LC)＜10適用不可 (LC併用の場合、L寸法0.01mm単位指定可)
		LKZ	全長公差変更 L＋0.4+0.2 ⇒ ＋0.010   [ NG ]L(LC)＜16適用不可 (LC併用の場合、L寸法0.01mm単位指定可)
		SLC	全長変更・全長公差変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
			LC 全長変更	＋	LKC 全長公差変更 L＋0.4+0.2 ⇒ ＋0.050
			[ NG ]L(LC)＜10適用不可    (L寸法0.01mm単位指定可)

追加工		記号	刃先形状
その他		KC		廻り止め 一面加工 [ NG ]D4～6適用不可		廻り止め 位置変更 指定1゜単位
		WKC	廻り止め平行加工(2面) [ ! ]     形状はKC併用可 [ NG ]L(LC)＜16適用不可 [ NG ]D4～6適用不可
		KM	浮き防止用キー溝加工 [ NG ]D＜6適用不可 [ NG ]WKC･ANF併用不可 [ ! ]D＝6の時、刃先形状はのみ適用
			D h ℓ 6 1 5≦ℓ＜L 指定0.1mm単位 8 1.5 10 13 16 20 2 25
			[ ! ]KM加工は廻り止め加工の対称位置になります。
		ANF	アンギュラ角度変更 0.6≦ANF≦1.2 指定0.2°単位 [ ! ]d≦dmax [ ! ]d＝P＋2{(L－B)tan(ANF°)} [ ! ]P－Btan(ANF°)≧0.6   W－Btan(ANF°)≧0.6 [ NG ] P,W＜1.0適用不可		テーパ値 1/50 角度（片側） 0.573°	D d max. 4 2.4 5 2.9 6 3.4 8 4.4 10 6.4 13 8.4 16 10.6 20 12.6 25 16.6
		DPC		廻り止めノック溝加工	-
			[ NG ]KC・WKC・KM併用不可 [ NG ]D＜10適用不可 [ ! ]D=10・13の時、溝深さは1mmです。   D≧16の時、溝深さは2mmです。

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］

α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
