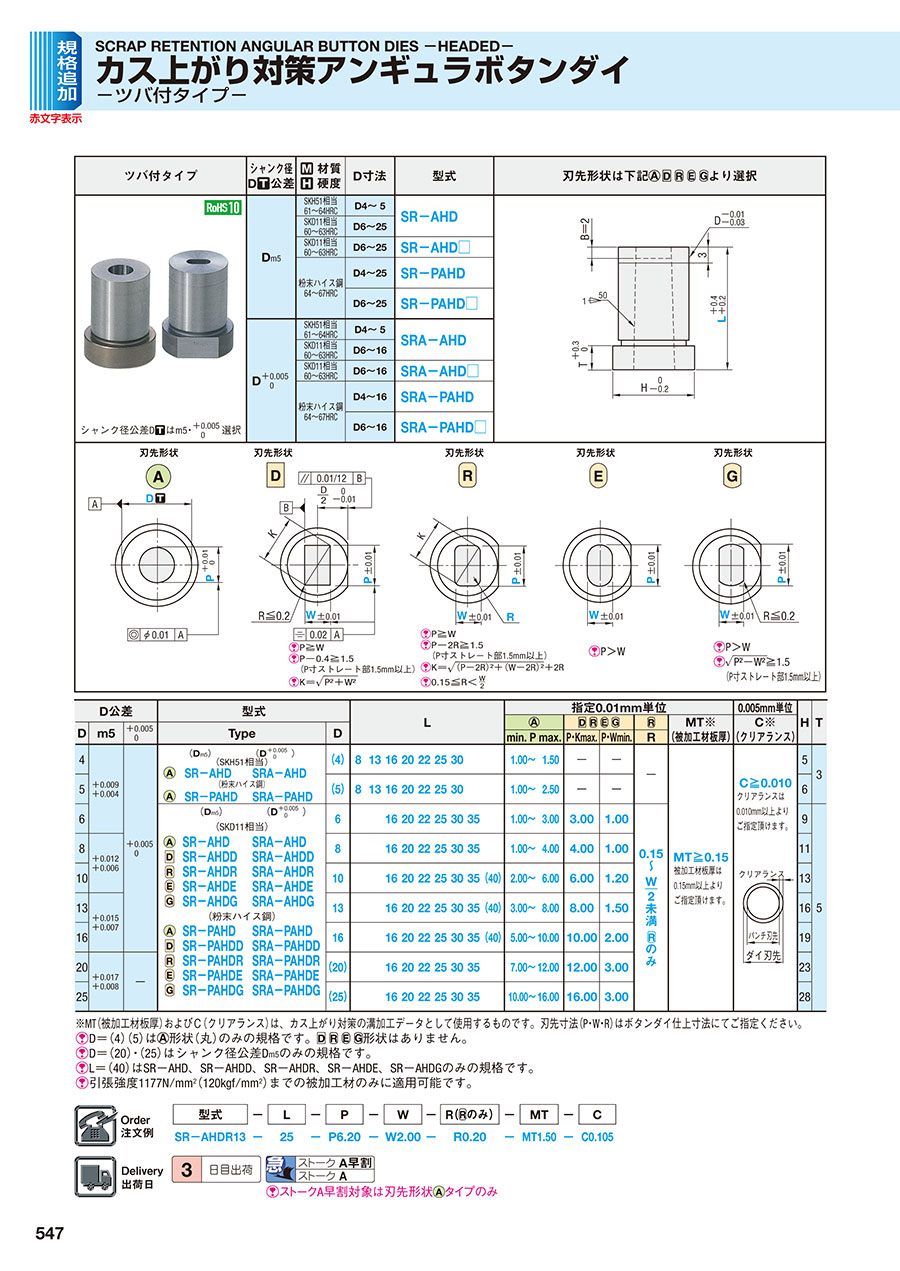

カス上がり対策アンギュラボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-

外形図・製品仕様

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]P－0.4≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝ [ ! ]P≧W
[ ! ]P－2R≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝
[ ! ]0.15≦R＜ [ ! ]P＞W [ ! ]P＞W
[ ! ] ≧1.5
  （P寸ストレート部1.5mm以上）

[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式							L									指定0.01mm単位							0.005mm単位	H	T
																						MT※	C※
材質	Type					D										min.	P	max.	P・Kmax.	P・Wmin	R	（被加工材板厚）	（クリアランス）
		（D m5）		（D +0.005/0）		（4）	8	13	16	20	22	25	30			1.00	～	1.50	-	-	-	MT≧0.15 被加工材板厚は 0.15mm以上より ご指定頂けます。	C≧0.010 クリアランスは、 0.010mm以上より ご指定頂けます。	5	3
（SKH51相当） （粉末ハイス鋼）		（ノーマル） SR-AHD SR-PAHD	（α処理®） SR-AHD SR-PAHD	（ノーマル） SRA-AHD SRA-PAHD	（α処理®） SRA-AHD SRA-PAHD	（5）	8	13	16	20	22	25	30			1.00	～	2.50	-	-				6
		（D m5）		（D +0.005/0）		6			16	20	22	25	30	35		1.00	～	3.00	3.00	1.00	0.15〜 w 未満 2  のみ			9	5
		（ノーマル） SR-AHD SR-AHDD SR-AHDR SR-AHDE SR-AHDG	（α処理®） SRP-AHD SRP-AHDD SRP-AHDR SRP-AHDE SRP-AHDG	（ノーマル） SRA-AHD SRA-AHDD SRA-AHDR SRA-AHDE SRA-AHDG	（α処理®） SRAP-AHD SRAP-AHDD SRAP-AHDR SRAP-AHDE SRAP-AHDG	8			16	20	22	25	30	35		1.00	～	4.00	4.00	1.00				11
（SKH51相当）						10			16	20	22	25	30	35	（40）	2.00	～	6.00	6.00	1.20				13
						13			16	20	22	25	30	35	（40）	3.00	～	8.00	8.00	1.50				16
		SR-PAHD SR-PAHDD SR-PAHDR SR-PAHDE SR-PAHDG	SRP-PAHD SRP-PAHDD SRP-PAHDR SRP-PAHDE SRP-PAHDG	SRA-PAHD SRA-PAHDD SRA-PAHDR SRA-PAHDE SRA-PAHDG	SRAP-PAHD SRAP-PAHDD SRAP-PAHDR SRAP-PAHDE SRAP-PAHDG	16			16	20	22	25	30	35	（40）	5.00	～	10.00	10.00	2.00				19
（粉末ハイス鋼）						（20）			16	20	22	25	30	35		7.00	～	12.00	12.00	3.00				23
						（25）			16	20	22	25	30	35		10.00	～	16.00	16.00	3.00				28

※MT（被加工材板厚）およびC（クリアランス）は、カス上がり対策の溝加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]D＝（4）（5）は  形状（丸）のみの規格です。  形状はありません。
[ ! ]D＝（20）・（25）はシャンク径公差Dm5のみの規格です。
[ ! ]L＝（40）はSR-AHD、SR-AHDD、SR-AHDR、SR-AHDE、SR-AHDGのみの規格です。
[ ! ]引張強度1177N/mm²（120kgf/mm²）までの被加工材のみに適用可能です。

注文例

型式	-	L	-	P	-	W	-	R（ のみ）	-	MT	-	C
SRP-AHDR13	-	25	-	P6.20	-	W2.00	-	R0.50	-	MT1.50	-	C0.105

出荷日

[ ! ]ストークA早割は刃先形状タイプのみ

追加工

追加工		記号	刃先形状
刃先		PC WC	刃先径変更 min： P ＞ PC ≧ P・Wmin ≧ 1.00 W WC 2      指定0.01mm単位
			max： P ＜ PC ≦ P・Kmax＋0.2 W WC      指定0.01mm単位
		BC	刃先長変更 P Bmax 1.00～1.99 2.00～ 3 4 1≦BC≦Bmax 指定0.1mm単位			刃先長変更 1≦BC≦2 指定0.1mm単位
		PKC	刃先径公差変更 P＋0.010 ⇒ ＋0.0050			刃先径公差変更 P・W±0.01 ⇒ ＋0.010
全長		LC	全長変更 10≦LC＜L 指定0.1mm単位 (LKC・LKZ・CKC・MKC併用の場合 0.01mm単位指定可) [ ! ]導入部は(L－LC)分短くなります。
		LKC	全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050    [ NG ]L(LC)＜10適用不可
			(LC併用の場合、L寸法0.01mm単位指定可)
		LKZ	全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.010    [ NG ]L(LC)＜16適用不可
			(LC併用の場合、L寸法0.01mm単位指定可)
		CKC	ツバ厚公差・全長公差変更を1つのコードで 加工します。 加工限界はTKCとLKCと同様 [ NG ]L(LC)＜16適用不可
			TKC ツバ厚公差変更 T ＋0.30 ⇒ ＋0.020		＋	LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050
			(TC併用の場合、T寸法0.01mm単位・LC併用の場合、 L寸法0.01mm単位指定可)
		MKC	ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKMとLKCと同様 [ NG ]L(LC)＜16適用不可
			TKM ツバ厚公差変更 T＋0.30 ⇒    0－0.02		＋	LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050
			(TC併用の場合、T寸法0.01mm単位・LC併用の場合、 L寸法0.01mm単位指定可)
		LCT	ツバ厚公差・全長変更・全長公差変更を1つのコードで加工します。 注文方法はLCと同様。加工限界、注意事項([ ! ])は各単体追加工と 同様
			TKC ツバ厚公差 変更		LC ＋ 　 　全長変更 　　 ＋		LKC 全長公差 変更
			[ NG ]L＜16適用不可 (L寸法0.01mm単位指定可・TC併用の場合、T寸法0.01mm単位 指定可)
		LMT	ツバ厚公差・全長変更・全長公差変更を1つのコードで加工します。 注文方法はLCと同様。加工限界、注意事項([ ! ])は各単体追加工と 同様
			TKM ツバ厚公差 変更		LC ＋ 　　全長変更 　　 ＋		LKC 全長公差 変更
			[ NG ]L＜16適用不可 (L寸法0.01mm単位指定可・TC併用の場合、T寸法0.01mm単位 指定可)

追加工		記号	刃先形状
ツバ部		HC	ツバ径変更 D≦HC＜H 指定0.1mm単位
		TC	ツバ厚変更 2≦TC＜T 指定0.1mm単位 (TKC・TKM・CKC・MKC・LCT・LMT併用の場合 0.01mm単位 指定可) [ ! ]全長Lは(T－TC)分短くなります。     LC・LCT・LMT併用の場合、全長は指定寸法と同じです。
		KC		ツバ部廻り止め 一面加工 [ NG ]L＜16適用      不可		廻り止め 位置変更 指定1゜単位
		WKC	廻り止め平行加工(2面) [ ! ]   形状はKC併用可 [ NG ]L(LC)＜16適用不可
		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位		廻り止め0゜と 角度指定 加工(2面) 指定1゜単位
			[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16適用不可		[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16適用不可
		TKC	ツバ厚公差変更 T＋0.30 ⇒ ＋0.020		[ NG ]L(LC)＜16適用不可
			(TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差変更 T＋0.30 ⇒    0－0.02		[ NG ]L(LC)＜16適用不可
			(TC併用の場合、T寸法0.01mm単位指定可)
		RC		リテーナ面に対してツバ部を－0.04～0に加工 [ NG ]L(LC)＜30適用不可
その他		SKC	シャンク部フラット面加工(1面) [ ! ]D≧8　　 L(LC)≧20に適用 [ NG ]KC・WKC・KFC・ANF併用不可
		KUC
			シャンク部フラット面加工(0°)と廻り止め角度指定加工(1面)指定1°単位 90≦KUC≦270 [ ! ]D≧8 L(LC)≧20に適用 [ ! ]出荷日+1日 [ NG ]KC・WKC・KFC・SKC併用不可 [ NG ]ストーク適用不可
		ANF	アンギュラ角度変更 0.6≦ANF≦1.2 指定0.2°単位 [ ! ]d≦dmax [ ! ]d＝P＋2{(L－B)tan(ANF°)} [ ! ]P－Btan(ANF°)≧0.6   W－Btan(ANF°)≧0.6 [ ! ]P,W＜1.0適用不可		テーパ値 1/50 角度 （片側） 0.573°	D d max. 4 2.4 5 2.9 6 3.4 8 4.4 10 6.4 13 8.4 16 10.6 20 12.6 25 16.6

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］

α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
