アンギュラボタンダイ －ストレートタイプ－ -ノーマル・α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...
詳細情報を確認する- 外形状
- ストレート
- 内部形状
- アンギュラ（テーパ逃げ）
- カス上がり対策
- なし
- カス詰り対策有無
- 無
ご注意
- 刃先から逃がし穴までテーパーで繋がっているボタンダイです。
- α処理®の適用範囲はP≧1です。

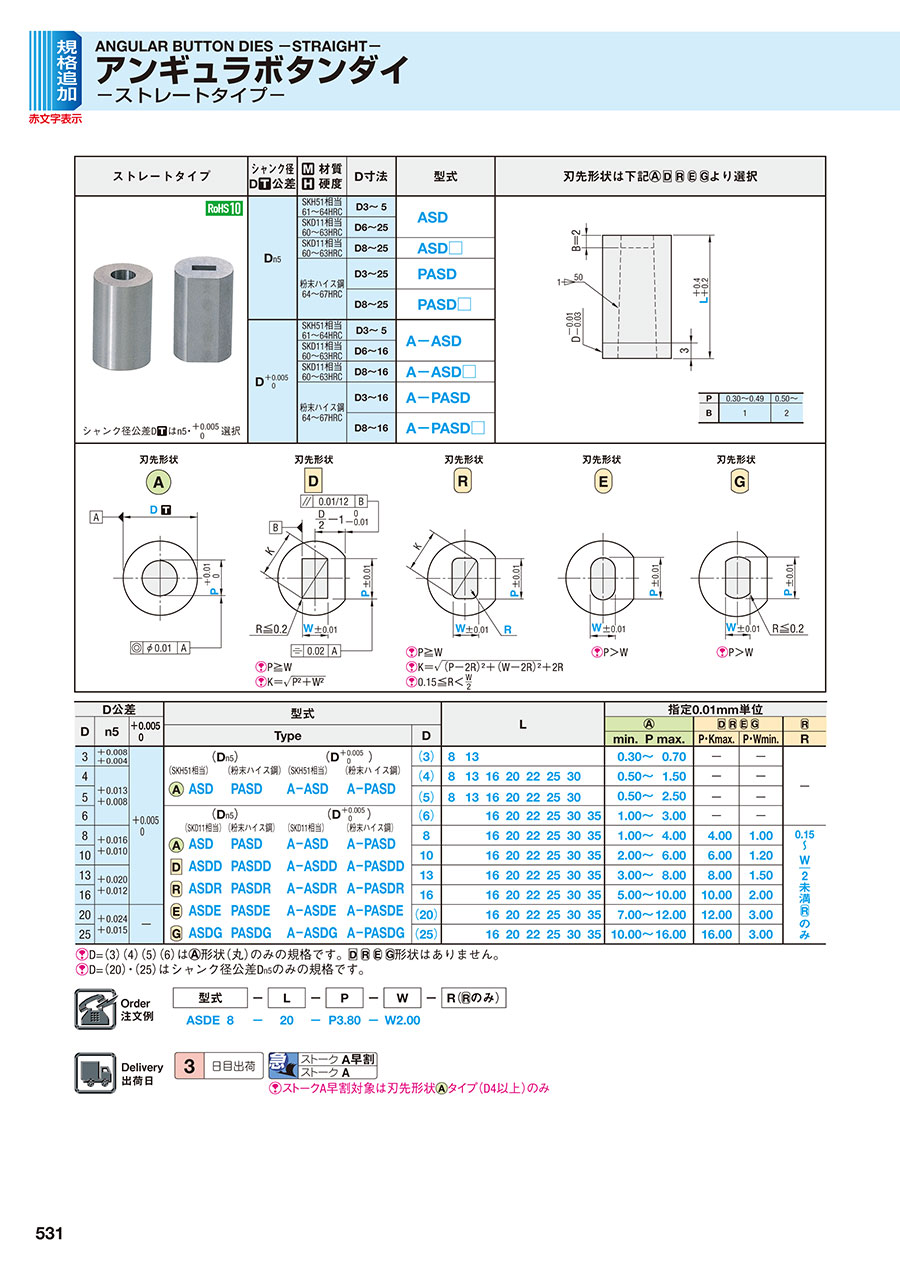

商品情報
外形図・製品仕様
 |
|
刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]K＝
[ ! ]P≧W[ ! ]K＝
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W
[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。
| シャンク径 D[ T ]公差 | [ M ]材質 | [ H ]硬度 | D寸法 | 型式 | |||
|---|---|---|---|---|---|---|---|
| ノ-マル | α処理® | ||||||
| n5 | SKH51相当 | 61～64HRC | 3 | ～ | 5 | ASD | P-ASD |
| SKD11相当 | 60～63HRC | 6 | ～ | 25 | |||
| SKD11相当 | 61～64HRC | 8 | ～ | 25 | ASD□ | P-ASD□ | |
| 粉末ハイス鋼 | 64～67HRC | 3 | ～ | 25 | PASD | P-PASD | |
| 8 | ～ | 25 | PASD□ | P-PASD□ | |||
| +0.005/0 | SKH51相当 | 60～63HRC | 3 | ～ | 5 | A-ASD | AP-ASD |
| SKD11相当 | 60～63HRC | 6 | ～ | 16 | |||
| SKD11相当 | 61～64HRC | 8 | ～ | 16 | A-ASD□ | AP-ASD□ | |
| 粉末ハイス鋼 | 64～67HRC | 3 | ～ | 16 | A-PASD | AP-PASD | |
| 8 | ～ | 16 | A-PASD□ | AP-PASD□ | |||
[ H ]α処理®の表面硬度は1100～1200HVです。
規格表
| 型式 | L | 指定0.01mm単位 | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |  |  | ||||||||||||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | |||||||||||||||||||
| （Dn5） | （D +0.005/0） | （3） | 8 | 13 | （0.30） | ～ | （0.70） | - | - | - | ||||||||||||||||
| （SKH51相当） | （粉末ハイス鋼） | （SKH51相当） | （粉末ハイス鋼） | （4） | 8 | 13 | 16 | 20 | 25 | 30 | （0.50） | 1.50 | - | - | ||||||||||||
| ASD | （α）P-ASD | PASD | （α）P-PASD | A-ASD | （α）AP-ASD | A-PASD | （α）AP-PASD | （5） | 16 | 20 | 25 | 30 | （0.50） | ～ | 2.50 | - | - | ||||||||
| （Dn5） | （D +0.005/0） | （6） | 16 | 20 | 25 | 30 | 35 | 1.00 | ～ | 3.00 | - | - |
 のみ | |||||||||||||
| （SKH51相当） | （粉末ハイス鋼） | （SKH51相当） | （粉末ハイス鋼） | 8 | 16 | 20 | 25 | 30 | 35 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | ||||||||||||
| （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | 10 | 16 | 20 | 25 | 30 | 35 | 2.00 | ～ | 6.00 | 6.00 | 1.20 | ||||||||
 | ASD ASDD ASDR ASDE ASDG | P-ASD P-ASDD P-ASDR P-ASDE P-ASDG | PASD PASDD PASDR PASDE PASDG | P-PASD P-PASDD P-PASDR P-PASDE P-PASDG | A-ASD A-ASDD A-ASDR A-ASDE A-ASDG | AP-ASD AP-ASDD AP-ASDR AP-ASDE AP-ASDG | A-PASD A-PASDD A-PASDR A-PASDE A-PASDG | AP-PASD AP-PASDD AP-PASDR AP-PASDE AP-PASDG | 13 | 16 | 20 | 25 | 30 | 35 | 3.00 | ～ | 8.00 | 8.00 | 1.50 | |||||||
| 16 | 16 | 20 | 25 | 30 | 35 | 5.00 | ～ | 10.00 | 10.00 | 2.00 | ||||||||||||||||
| （20） | 16 | 20 | 25 | 30 | 35 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | ||||||||||||||||
| （25） | 16 | 20 | 25 | 30 | 35 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | ||||||||||||||||
[ ! ]D=（3）（4）（5）は
形状（丸）のみの規格です。
形状はありません。
[ ! ]D=（20）・（25）はシャンク径公差Dn5のみの規格です。
[ ! ]α処理®の適用範囲はP≧1です。
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） |
| P-ASDE8 | - | 20 | - | P3.80 | - | W2.00 |
出荷日
| 3 | 日目出荷 |
| 急 | ストークA早割 |
ストークA |
タイプ（D4以上）のみ■α処理® （P-・AP-）
| 7 | 日目出荷 |
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L（LC・SLC） | - | P（PC） | - | W（WC） | - | R | - | （BC・KC…etc.） |
| P-ASD6 | - | 16 | - | P2.47 | - | ANF 1.2 |
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||
|     | |||||||||||||||||||||||
| 刃先 |  | PC WC | 刃先径変更 min：
| 刃先径変更 min：
| ||||||||||||||||||||
| ||||||||||||||||||||||||
 | BC | 刃先長変更 1≦BC≦4 指定0.1mm単位 [ NG ]P＜1.0適用不可 | ||||||||||||||||||||||
 | PKC | 刃先径公差変更 P ＋0.010 ⇒ ＋0.0050 [ NG ]P＜1.00適用不可 | 刃先径公差変更 P・W±0.01⇒＋0.010 | |||||||||||||||||||||
| 全長 |  | LC | 全長変更 10≦LC＜L 指定0.1mm単位 (LKC・LKZ併用の場合0.01mm単位指定可) [ ! ]導入部は(L-LC)分短くなります。 | |||||||||||||||||||||
 | LKC | 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | [ NG ]L(LC)＜10適用不可 | |||||||||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||||||||||
| LKZ | 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.010 | [ NG ]L(LC)＜16適用不可 | ||||||||||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||||||||||
 | SLC | 全長变更·全長公差变更を1つのコードで加工します。 | ||||||||||||||||||||||
| LC 全長変更 | + | LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | ||||||||||||||||||||||
| [ NG ]L (LC)＜10適用不可 （L寸法0.01mm単位指定可） | ||||||||||||||||||||||||
| 追加工 | 記号 | 刃先形状 | |||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||
| その他 |  | KC |  | 廻り止め 一面加工 [ NG ]D3~6適用不可 |  | 廻り止め 位置変更 指定1゜単位 | |||||||||||||||||||||||
 | WKC | 廻り止め平行加工(2面) [ ! ] 形状はKC併用可[ NG ]L (LC)＜16適用不可 [ NG ]D3~6適用不可 | |||||||||||||||||||||||||||
 | KM | 浮き防止用キ一溝加工 [ NG ]D<6適用不可 [ NG ]WKC·ANF併用不可 [ ! ]D=6の時、刃先形状は のみ適用
| |||||||||||||||||||||||||||
 | ANF | アンギュラ角度変更 0.6≦ANF≦1.2 指定0.2°単位 [ ! ]d≦dmax [ ! ]d＝P＋2{（L－B）tan（ANF°）} [ ! ]P－Btan（ANF°）≧0.6 W－Btan（ANF°）≧0.6 [ NG ]P,W＜1.0適用不可 [ NG ]D＝3適用不可 |
|
| |||||||||||||||||||||||||
 | DPC |  | 廻り止め ノック溝加工 | ー | |||||||||||||||||||||||||
| [ NG ]KC・WKC・KM併用不可 [ NG ]D＜10適用不可 [ ! ]D=10・13の時、溝深さは1mmです。 D≧16の時、溝深さは2mmです。 | |||||||||||||||||||||||||||||
[ ! ]α処理®のPCminは1.0です。
関連情報
ボタンダイの刃先・内径強化商品がついに登場！
■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ
21万ショットを超えても製品かえり高さが許容値以下を維持しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ボタンダイの表面処理商品が初登場！刃先・内面を強化！
「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術） ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）
⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」 「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。
ご注意
- 刃先から逃がし穴までテーパーで繋がっているボタンダイです。
- α処理®の適用範囲はP≧1です。
