ボタンダイ －ツバ付・刃先長固定タイプ－ -ノーマル・α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...
詳細情報を確認するご注意
- 刃先にストレート部が無い分、標準タイプよりも安価にお求めいただけます。
- α処理®品はエコノミータイプの単価が標準タイプよりも高くなる場合があります。詳細はWOSをご確認ください。
- α処理®の適用範囲はP≧1です。
未確定：候補が4,408型番あります。

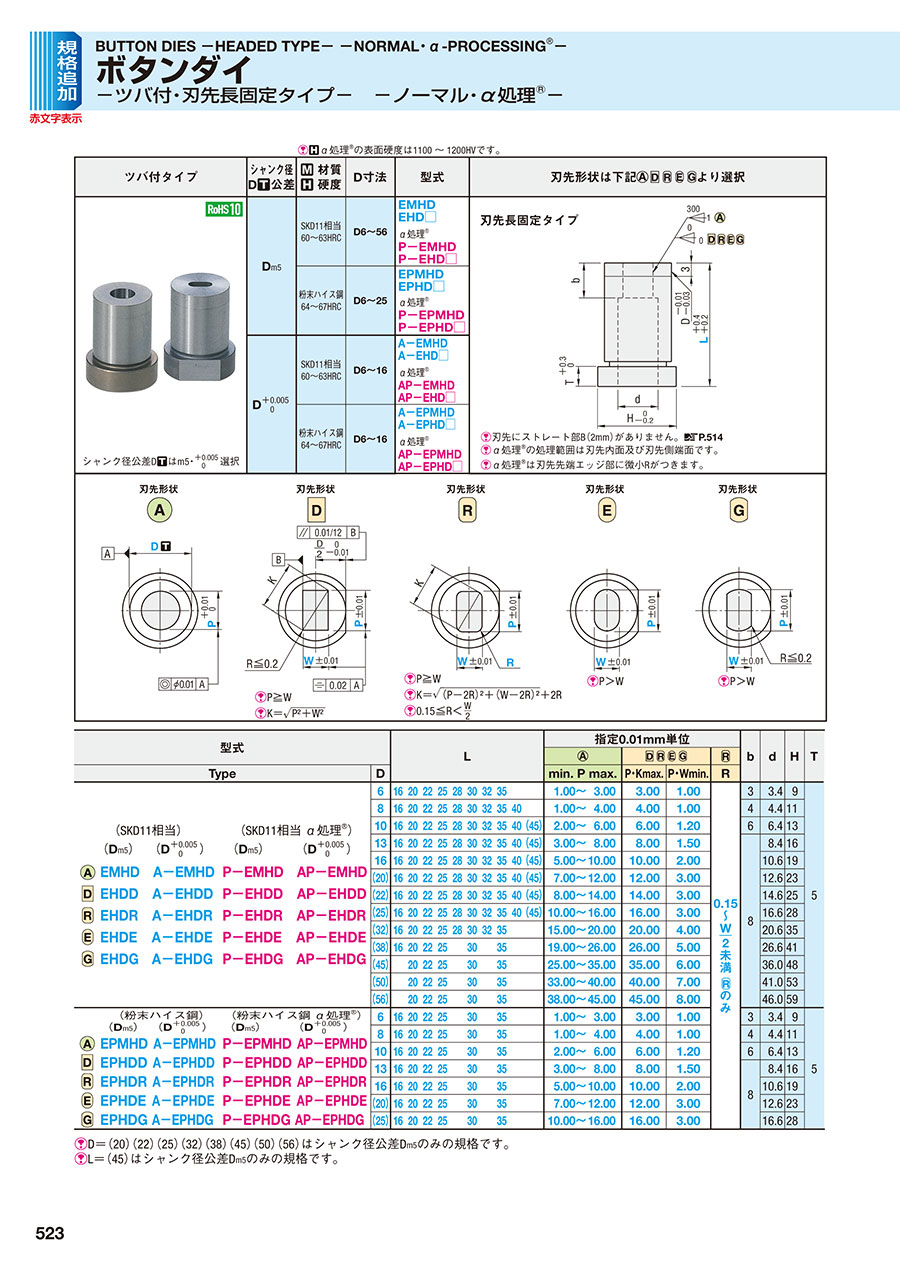

商品情報
外形図・製品仕様
エコノミータイプ
[ ! ]エコノミータイプには刃先にストレート部B(2mm)がありません。
[ ! ]エコノミータイプには刃先にストレート部B(2mm)がありません。
刃先形状刃先形状刃先形状刃先形状刃先形状
[ ! ]P≧W
[ ! ]K=
[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
[ ! ]P≧W[ ! ]K=
[ ! ]P≧W[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。
| シャンク径 D[ T ]公差 | [ M ]材質 | [ H ]母材硬度 | D寸法 | 型式 | |||
|---|---|---|---|---|---|---|---|
| ノーマル | α処理® | ||||||
| m5 | SKD11相当 | 60～63HRC | 6 | ～ | 56 | EMHD | P-EMHD |
| EHD□ | P-EHD□ | ||||||
| 粉末ハイス鋼 | 64～67HRC | 6 | ～ | 25 | EPMHD | P-EPMHD | |
| EPHD□ | P-EPHD□ | ||||||
| +0.005/0 | SKD11相当 | 60～63HRC | 6 | ～ | 16 | A-EMHD | AP-EMHD |
| A-EHD□ | AP-EHD□ | ||||||
| 粉末ハイス鋼 | 64～67HRC | 6 | ～ | 16 | A-EPMHD | AP-EPMHD | |
| A-EPHD□ | AP-EPHD□ | ||||||
[ H ]α処理®の表面硬度は1100～1200HVです。
規格表
| 型式 | L | 指定0.01mm単位 | b | d | H | T | |||||||||||||||||||||||
 |  |  | |||||||||||||||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | ||||||||||||||||||||||
| （SKD11相当） | 6 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.00 | ～ | 3.00 | 3.00 | 1.00 |
 のみ | 3 | 3.4 | 9 | 5 | ||||||||||
| （D m5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | 11 | ||||||||||
| （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | 13 | |||||||
 | EMHD EHDD EHDR EHDE EHDG | P-EMHD P-EHDD P-EHDR P-EHDE P-EHDG | A-EMHD A-EHDD A-EHDR A-EHDE A-EHDG | AP-EMHD AP-EHDD AP-EHDR AP-EHDE AP-EHDG | 13 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | 16 | ||||||
| 16 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | 19 | ||||||||||||
| （20） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | 23 | ||||||||||||
| （22） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 8.00 | ～ | 14.00 | 14.00 | 3.00 | 14.6 | 25 | ||||||||||||
| （25） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | 28 | ||||||||||||
| （32） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 15.00 | ～ | 20.00 | 20.00 | 4.00 | 20.6 | 35 | ||||||||||||||
| （38） | 16 | 20 | 22 | 25 | 30 | 35 | 19.00 | ～ | 26.00 | 26.00 | 5.00 | 26.6 | 41 | ||||||||||||||||
| （45） | 20 | 22 | 25 | 30 | 35 | 25.00 | ～ | 35.00 | 35.00 | 6.00 | 36.0 | 48 | |||||||||||||||||
| （50） | 20 | 22 | 25 | 30 | 35 | 33.00 | ～ | 40.00 | 40.00 | 7.00 | 41.0 | 53 | |||||||||||||||||
| （56） | 20 | 22 | 25 | 30 | 35 | 38.00 | ～ | 45.00 | 45.00 | 8.00 | 46.0 | 59 | |||||||||||||||||
| （粉末ハイス鋼） | 6 | 16 | 20 | 22 | 25 | 30 | 35 | 1.00 | ～ | 3.00 | 3.00 | 1.00 | 3 | 3.4 | 9 | 5 | |||||||||||||
| （D m5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 30 | 35 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | 11 | |||||||||||||
| （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | 10 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | 13 | |||||||||||
| EPMHD EPHDD EPHDR EPHDE EPHDG | P-EPMHD P-EPHDD P-EPHDR P-EPHDE P-EPHDG | A-EPMHD A-EPHDD A-EPHDR A-EPHDE A-EPHDG | AP-EPMHD AP-EPHDD AP-EPHDR AP-EPHDE AP-EPHDG | 13 | 16 | 20 | 22 | 25 | 30 | 35 | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | 16 | ||||||||||
| 16 | 16 | 20 | 22 | 25 | 30 | 35 | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | 19 | ||||||||||||||||
| （20） | 16 | 20 | 22 | 25 | 30 | 35 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | 23 | ||||||||||||||||
| （25） | 16 | 20 | 22 | 25 | 30 | 35 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | 28 | ||||||||||||||||
[ ! ]D＝（20）（22）（25）（32）（38）（45）（50）（56）はシャンク径公差Dm5のみの規格です。
[ ! ]L＝（45）はシャンク径公差Dm5のみの規格です。
[ ! ]α処理®の適用範囲はP≧1です。
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） |
| P-EMHD13 | - | 30 | - | P7.00 |
出荷日
■ノーマル
・
D6～32
・
D6～32| 2 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
| ストークA |
・D3 ～ 5・D38 ～ 56
・
[ ! ]ストークA早割対象は刃先形状タイプ(Ｄ4以上)のみ
[ NG ]D3·4·5·45·50·56は、「ストークT」をご利用できません。
D3 ～ 5・D38 ～ 56・
| 3 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
| ストークA |
タイプ(Ｄ4以上)のみ[ NG ]D3·4·5·45·50·56は、「ストークT」をご利用できません。
■α処理® （P- ・AP-）
[ NG ]α処理®はストーク適用不可
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWОSにてご確認ください。
| ・D6～32 | ・D38～56 ・ | ||||
|
|
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWОSにてご確認ください。
追加工
| 型式 | - | L（LC） | - | P（PC） | - | W（WC） | - | R | - | （BC・HC・TC・CKC・MKC…etc.） |
| P-EMHD13 | - | 30 | - | P7.00 | - | TC4.0 - KFC90 |
| 追加工 | 記号 | 刃先形状 | |||||||||||||||||||||||||
 |     | ||||||||||||||||||||||||||
| 刃先 |  | PC WC | 刃先径変更
[ ! ]PC1.00～1.99の場合、 b＝4になります。 | 刃先径変更
| |||||||||||||||||||||||
| |||||||||||||||||||||||||||
| 全長 |  | LC | 全長変更(刃先部より加工します) 10≦L－(b－1)≦LC＜L 指定0.1mm単位 (LKC・LKZ・CKC・MKC併用の場合 0.01mm単位指定可) [ ! ]b寸法と導入部は(L－LC)分短くなります。 | ||||||||||||||||||||||||
 | LKC | 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | |||||||||||||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | |||||||||||||||||||||||||||
| LKZ | 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.010 | [ NG ]L(LC)＜16適用不可 [ NG ]D＞25適用不可 | |||||||||||||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | |||||||||||||||||||||||||||
 | CKC | ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKCとLKCと同様 [ NG ]L(LC)＜16適用不可 | |||||||||||||||||||||||||
| TKC ツバ厚公差変更 T ＋0.30 ⇒ ＋0.020 | ＋ | LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | |||||||||||||||||||||||||
| (TC併用の場合、T寸法0.01mm単位・LC併用の場合、L寸法0.01mm単位 指定可) | |||||||||||||||||||||||||||
| MKC | ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKMとLKCと同様 [ NG ]L(LC)＜16適用不可 | ||||||||||||||||||||||||||
| TKM ツバ厚公差変更 T＋0.30 ⇒ 0－0.02 | ＋ | LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | |||||||||||||||||||||||||
| (TC併用の場合、T寸法0.01mm単位・LC併用の場合、L寸法0.01mm単位 指定可) | |||||||||||||||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||
| | |||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 |
 | WKC |  | 廻り止め平行 加工（2面） |  | 廻り止め平行 加工（2面） KC併用可 | |
 | KFC |  | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 |  | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 | |
| [ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25 適用不可 | [ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25 適用不可 | |||||
 | HC | ツバ径変更 D≦HC＜H 指定0.1mm単位 | ||||
 | TC | ツバ厚変更 2≦TC＜5 指定0.1mm単位 (TKC・TKM・CKC・MKC併用の場合 0.01mm単位指定可) [ ! ]全長Lは(5－TC)分短くなります。 LC併用の場合、全長はLCと同じです。 | ||||
 | TKC | ツバ厚公差変更 T＋0.30 ⇒ ＋0.020 | [ NG ]L(LC)＜16適用不可 | |||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
| TKM | ツバ厚公差変更 T＋0.30 ⇒ 0－0.02 | [ NG ]L(LC)＜16適用不可 | ||||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
 | RC |  | リテーナ面に対してツバ部を－0.04～0に加工 [ NG ]L(LC)＜30適用不可 | |||
| その他 |  | SKC | シャンク部フラット面加工(1面) [ ! ]D≧8 L(LC)≧20に適用 [ NG ]KC・WKC・KFC併用不可 | |||
 | KUC |  |  | |||
| シャンク部フラット面加工（0°）と廻り止め角度 指定加工（1面）指定1°単位 90≦KUC≦270 [ ! ]D≧8 L(LC)≧20に適用 [ ! ]出荷日+1日 [ NG ]KC・WKC・KFC・SKC併用不可 [ NG ]ストーク適用不可 | ||||||
[ ! ]α処理®のPCminは1.0です。
関連情報
ボタンダイの刃先・内径強化商品がついに登場！
α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］
α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。
■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ
21万ショットを超えても製品かえり高さが許容値以下を維持しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ボタンダイの表面処理商品が初登場！刃先・内面を強化！
「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術） ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）
⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」 「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。
ご注意
- 刃先にストレート部が無い分、標準タイプよりも安価にお求めいただけます。
- α処理®品はエコノミータイプの単価が標準タイプよりも高くなる場合があります。詳細はWOSをご確認ください。
- α処理®の適用範囲はP≧1です。
カタログ
ボタンダイ －ツバ付・刃先長固定タイプ－ -ノーマル・α処理®-のレビュー
金型用
5
5.02023/02/24
この商品は自社の金型用の部品として購入しました。硬度や摺動性など機能的にも問題なく使えています。
0人が参考にしています。
順送金型の入れ子
4
4.02023/01/28
順送金型のダイの入れ子に使用しました。
数量が多く出るため、途中で入れ子の交換に使用しました。
数量１0万個に一回ぐらい...もっと読む
0人が参考にしています。
金型用
5
5.02022/12/20
この商品は自社で以前から使い続けているものになります。最初に金型を作製したときからのもので、通常パンチとセットで使用して...もっと読む
0人が参考にしています。
プレスの金型に使用
4
4.02021/11/10
製品作製の際のプレス工程で使用の金型に使っています。以前は、他社品を購入していたのですが、購買の関係からか、最近はずっと...もっと読む
0人が参考にしています。
金型刃先摩耗により交換
5
5.02021/10/18
順送金型の交換部品に使用。バリ発生に伴い、ボタンダイの摩耗があり交換した。金型修理後バリ確認したが、交換したことによりバ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qツバ付のボタンダイでSKCを使用した場合、ツバも一緒にカットされますか？
A
ツバも一緒にカットされます。
