厚板打ち抜き用ノック穴付ジェクタパンチ ノーマル

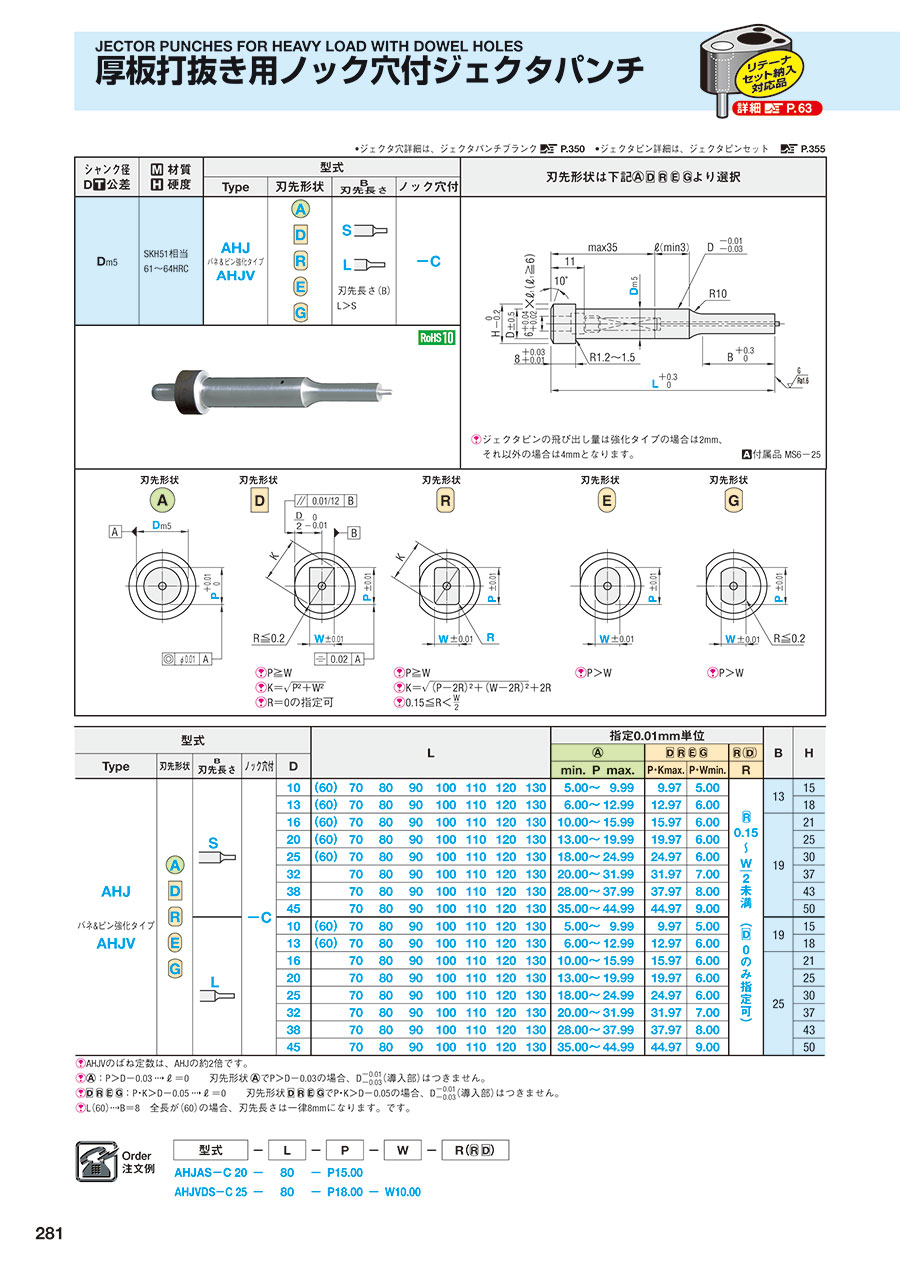

PDFP.187

型番

商品を一つに絞り込むとこちらに型番が表示されます

厚板打ち抜き用ノック穴付ジェクタパンチ ノーマル:関連画像
・材質表
Type付属品シャンク径
D公差
材質
硬度

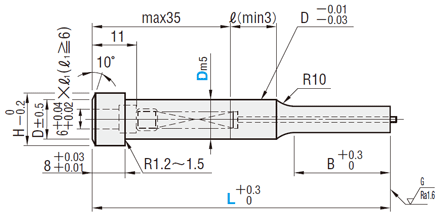

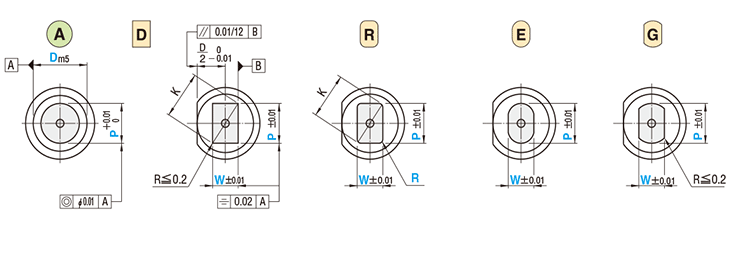

型式刃先形状は下図A~Gより選択
TypeShape
刃先形状
B
刃先長さ
ノック穴付
位置決め
ノック穴付
ノックピン
MS6-25
Dm5SKH51相当
61~64HRC
AHJ
バネ&ピン強化タイプ
AHJV
S

L
-C厚板打ち抜き用ノック穴付ジェクタパンチ ノーマル:関連画像

刃先長さ(B)L>S


厚板打ち抜き用ノック穴付ジェクタパンチ ノーマル:関連画像


ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
●ジェクタ穴詳細は、ジェクタパンチブランク  こちら
●ジェクタピンは、ジェクタピンセット  こちら

数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
AHJAL-C10-[60-130/10]-P[5-9.99/0.01]
AHJAL-C10-LC[53-129.9/0.1]-P[5-9.99/0.01]
AHJAL-C13-[60-130/10]-P[6-12.99/0.01]
AHJAL-C13-LC[53-129.9/0.1]-P[6-12.99/0.01]
AHJAL-C16-[70-130/10]-P[10-15.99/0.01]
AHJAL-C16-LC[53-129.9/0.1]-P[10-15.99/0.01]
AHJAL-C20-[70-130/10]-P[13-19.99/0.01]
AHJAL-C20-LC[47-129.9/0.1]-P[13-19.99/0.01]
AHJAL-C25-[70-130/10]-P[18-24.99/0.01]
AHJAL-C25-LC[53-129.9/0.1]-P[18-24.99/0.01]
AHJAS-C10-[60-130/10]-P[5-9.99/0.01]
AHJAS-C10-LC[54-129.9/0.1]-P[5-9.99/0.01]
AHJAS-C13-[60-130/10]-P[6-12.99/0.01]
AHJAS-C13-LC[54-129.9/0.1]-P[6-12.99/0.01]
AHJAS-C16-[60-130/10]-P[10-15.99/0.01]
AHJAS-C16-LC[54-129.9/0.1]-P[10-15.99/0.01]
AHJAS-C20-[60-130/10]-P[13-19.99/0.01]
AHJAS-C20-LC[54-129.9/0.1]-P[13-19.99/0.01]
AHJAS-C25-[60-130/10]-P[18-24.99/0.01]
AHJAS-C25-LC[54-129.9/0.1]-P[18-24.99/0.01]
AHJDL-C10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]
AHJDL-C10-LC[53-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]
AHJDL-C13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]
AHJDL-C13-LC[53-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]
AHJDL-C16-[70-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]
AHJDL-C16-LC[53-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]
AHJDL-C20-[70-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHJDL-C20-LC[53-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHJDL-C25-[70-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]
AHJDL-C25-LC[53-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]
AHJDS-C10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]
AHJDS-C10-LC[54-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]
AHJDS-C13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]
AHJDS-C13-LC[54-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]
AHJDS-C16-[60-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]
AHJDS-C16-LC[54-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]
AHJDS-C20-[60-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHJDS-C20-LC[54-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHJDS-C25-[60-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]
AHJDS-C25-LC[54-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]
AHJEL-C10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]
AHJEL-C10-LC[53-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]
AHJEL-C13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]
AHJEL-C13-LC[53-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]
AHJEL-C16-[70-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]
AHJEL-C16-LC[53-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]
AHJEL-C20-[70-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHJEL-C20-LC[53-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHJEL-C25-[70-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]
AHJEL-C25-LC[47-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]
AHJES-C10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]
AHJES-C10-LC[54-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]
AHJES-C13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]
AHJES-C13-LC[54-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]
AHJES-C16-[60-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]
AHJES-C16-LC[54-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]
AHJES-C20-[60-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHJES-C20-LC[54-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHJES-C25-[60-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]
AHJES-C25-LC[54-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]
型番通常単価スライド値引通常
出荷日
RoHSジェクタ 刃先形状 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

2日目 対応標準タイプAL105 ~ 9.9960 ~ 130---

-

2日目 対応標準タイプAL105 ~ 9.99-53 ~ 129.9--

-

2日目 対応標準タイプAL136 ~ 12.9960 ~ 130---

-

2日目 対応標準タイプAL136 ~ 12.99-53 ~ 129.9--

-

2日目 対応標準タイプAL1610 ~ 15.9970 ~ 130---

-

2日目 対応標準タイプAL1610 ~ 15.99-53 ~ 129.9--

-

2日目 対応標準タイプAL2013 ~ 19.9970 ~ 130---

-

2日目 対応標準タイプAL2013 ~ 19.99-47 ~ 129.9--

-

2日目 対応標準タイプAL2518 ~ 24.9970 ~ 130---

-

2日目 対応標準タイプAL2518 ~ 24.99-53 ~ 129.9--

-

2日目 対応標準タイプAS105 ~ 9.9960 ~ 130---

-

2日目 対応標準タイプAS105 ~ 9.99-54 ~ 129.9--

-

2日目 対応標準タイプAS136 ~ 12.9960 ~ 130---

-

2日目 対応標準タイプAS136 ~ 12.99-54 ~ 129.9--

-

2日目 対応標準タイプAS1610 ~ 15.9960 ~ 130---

-

2日目 対応標準タイプAS1610 ~ 15.99-54 ~ 129.9--

-

2日目 対応標準タイプAS2013 ~ 19.9960 ~ 130---

-

2日目 対応標準タイプAS2013 ~ 19.99-54 ~ 129.9--

-

2日目 対応標準タイプAS2518 ~ 24.9960 ~ 130---

-

2日目 対応標準タイプAS2518 ~ 24.99-54 ~ 129.9--

-

3日目 対応標準タイプDL105 ~ 9.9760 ~ 130--5 ~ 9.97

-

3日目 対応標準タイプDL105 ~ 9.97-53 ~ 129.9-5 ~ 9.97

-

3日目 対応標準タイプDL136 ~ 12.9760 ~ 130--6 ~ 12.97

-

3日目 対応標準タイプDL136 ~ 12.97-53 ~ 129.9-6 ~ 12.97

-

3日目 対応標準タイプDL166 ~ 15.9770 ~ 130--6 ~ 15.97

-

3日目 対応標準タイプDL166 ~ 15.97-53 ~ 129.9-6 ~ 15.97

-

3日目 対応標準タイプDL206 ~ 19.9770 ~ 130--6 ~ 19.97

-

3日目 対応標準タイプDL206 ~ 19.97-53 ~ 129.9-6 ~ 19.97

-

3日目 対応標準タイプDL256 ~ 24.9770 ~ 130--6 ~ 24.97

-

3日目 対応標準タイプDL256 ~ 24.97-53 ~ 129.9-6 ~ 24.97

-

3日目 対応標準タイプDS105 ~ 9.9760 ~ 130--5 ~ 9.97

-

3日目 対応標準タイプDS105 ~ 9.97-54 ~ 129.9-5 ~ 9.97

-

3日目 対応標準タイプDS136 ~ 12.9760 ~ 130--6 ~ 12.97

-

3日目 対応標準タイプDS136 ~ 12.97-54 ~ 129.9-6 ~ 12.97

-

3日目 対応標準タイプDS166 ~ 15.9760 ~ 130--6 ~ 15.97

-

3日目 対応標準タイプDS166 ~ 15.97-54 ~ 129.9-6 ~ 15.97

-

3日目 対応標準タイプDS206 ~ 19.9760 ~ 130--6 ~ 19.97

-

3日目 対応標準タイプDS206 ~ 19.97-54 ~ 129.9-6 ~ 19.97

-

3日目 対応標準タイプDS256 ~ 24.9760 ~ 130--6 ~ 24.97

-

3日目 対応標準タイプDS256 ~ 24.97-54 ~ 129.9-6 ~ 24.97

-

3日目 対応標準タイプEL105 ~ 9.9760 ~ 130--5 ~ 9.97

-

3日目 対応標準タイプEL105 ~ 9.97-53 ~ 129.9-5 ~ 9.97

-

3日目 対応標準タイプEL136 ~ 12.9760 ~ 130--6 ~ 12.97

-

3日目 対応標準タイプEL136 ~ 12.97-53 ~ 129.9-6 ~ 12.97

-

3日目 対応標準タイプEL166 ~ 15.9770 ~ 130--6 ~ 15.97

-

3日目 対応標準タイプEL166 ~ 15.97-53 ~ 129.9-6 ~ 15.97

-

3日目 対応標準タイプEL206 ~ 19.9770 ~ 130--6 ~ 19.97

-

3日目 対応標準タイプEL206 ~ 19.97-53 ~ 129.9-6 ~ 19.97

-

3日目 対応標準タイプEL256 ~ 24.9770 ~ 130--6 ~ 24.97

-

3日目 対応標準タイプEL256 ~ 24.97-47 ~ 129.9-6 ~ 24.97

-

3日目 対応標準タイプES105 ~ 9.9760 ~ 130--5 ~ 9.97

-

3日目 対応標準タイプES105 ~ 9.97-54 ~ 129.9-5 ~ 9.97

-

3日目 対応標準タイプES136 ~ 12.9760 ~ 130--6 ~ 12.97

-

3日目 対応標準タイプES136 ~ 12.97-54 ~ 129.9-6 ~ 12.97

-

3日目 対応標準タイプES166 ~ 15.9760 ~ 130--6 ~ 15.97

-

3日目 対応標準タイプES166 ~ 15.97-54 ~ 129.9-6 ~ 15.97

-

3日目 対応標準タイプES206 ~ 19.9760 ~ 130--6 ~ 19.97

-

3日目 対応標準タイプES206 ~ 19.97-54 ~ 129.9-6 ~ 19.97

-

3日目 対応標準タイプES256 ~ 24.9760 ~ 130--6 ~ 24.97

-

3日目 対応標準タイプES256 ~ 24.97-54 ~ 129.9-6 ~ 24.97

Loading...

規格表


厚板打ち抜き用ノック穴付ジェクタパンチ ノーマル:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L指定0.01mm単位BH
TypeShape
刃先形状
B
刃先長さ
ノック穴付D
min.Pmax.P・Kmax.P・Wmin.R
AHJ
バネ&ピン強化タイプ
AHJV
S
-C10(60)708090100(110)(120)(130)5.00~9.999.975.000.15

W
/
2




1315
13(60)708090100(110)(120)(130)6.00~12.9912.976.0018
16(60)708090100(110)(120)(130)10.00~15.9915.976.001921
20(60)708090100(110)(120)(130)13.00~19.9919.976.0025
25(60)708090100(110)(120)(130)18.00~24.9924.976.0030
L
10(60)708090100(110)(120)(130)5.00~9.999.975.001915
13(60)708090100(110)(120)(130)6.00~12.9912.976.0018
16 708090100(110)(120)(130)10.00~15.9915.976.002521
20 708090100(110)(120)(130)13.00~19.9919.976.0025
25 708090100(110)(120)(130)18.00~24.9924.976.0030
L(60)→B=8 全長が(60)の場合、刃先長さは一律8mmになります。
:P>D-0.03 →ℓ=0 丸パンチでP>D-0.03の場合、D(導入部)はつきません。
:P・K>D-0.05 →ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。
L(110)(120)(130)はバネ&ピン強化タイプ適用不可。

納期



1,000円/1本
300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律1,350円
追加工SC・PRC・AC・リテーナセット納入はストークA早割適用不可



1,600円/1本
800円/1本
ストークAは3本以上で1明細行あたり一律2,160円

運送所要日数はこちら

価格表


■ 材質 SKH51相当 基準単価
D
AHJA□-C
AHJVA□-C
AHJA□−CAHJ□□-C
AHJV□□-C
AHJ□□-C
L≦100100<L≦130L≦100100<L≦130
104,2005,1205,3606,540
134,4305,5405,9407,430
165,3206,7507,1509,080
206,1107,7508,64010,980
257,6209,7509,92012,690

仕様・概要

リテーナセット納入対応品はこちらよりお選びいただけます。詳細は こちらをご参照ください。
■バネ&ピン強化タイプの効果
ばね定数を標準タイプの2倍にし、かすの払い落とし効果を高め、更にピンのツバ下強度を向上しているため、ツバ下からの折損を防ぎます。

使用例

■ 位置決めノック穴付パンチは……
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。
リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができますので、金型精度が向上します。
NC加工機による金型加工の場合にご使用になりますと効果的です。
また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。
厚板打ち抜き用ノック穴付ジェクタパンチ ノーマル:関連画像

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

厚板打ち抜き用ノック穴付ジェクタパンチ ノーマル:関連画像

PRC≦(P-d1-0.5)/2 d1寸法詳細 こちら
PCC≦(P-d1-0.5)/2 d1寸法詳細 こちら


基本情報

厚板打ち抜き用有無 先端形状 1段 材質 SKH51相当
表面処理 なし シャンク(取付部)形状 位置決めノック穴付 シャンク径D公差 m5
T(ツバ厚/板厚)(mm) 8
