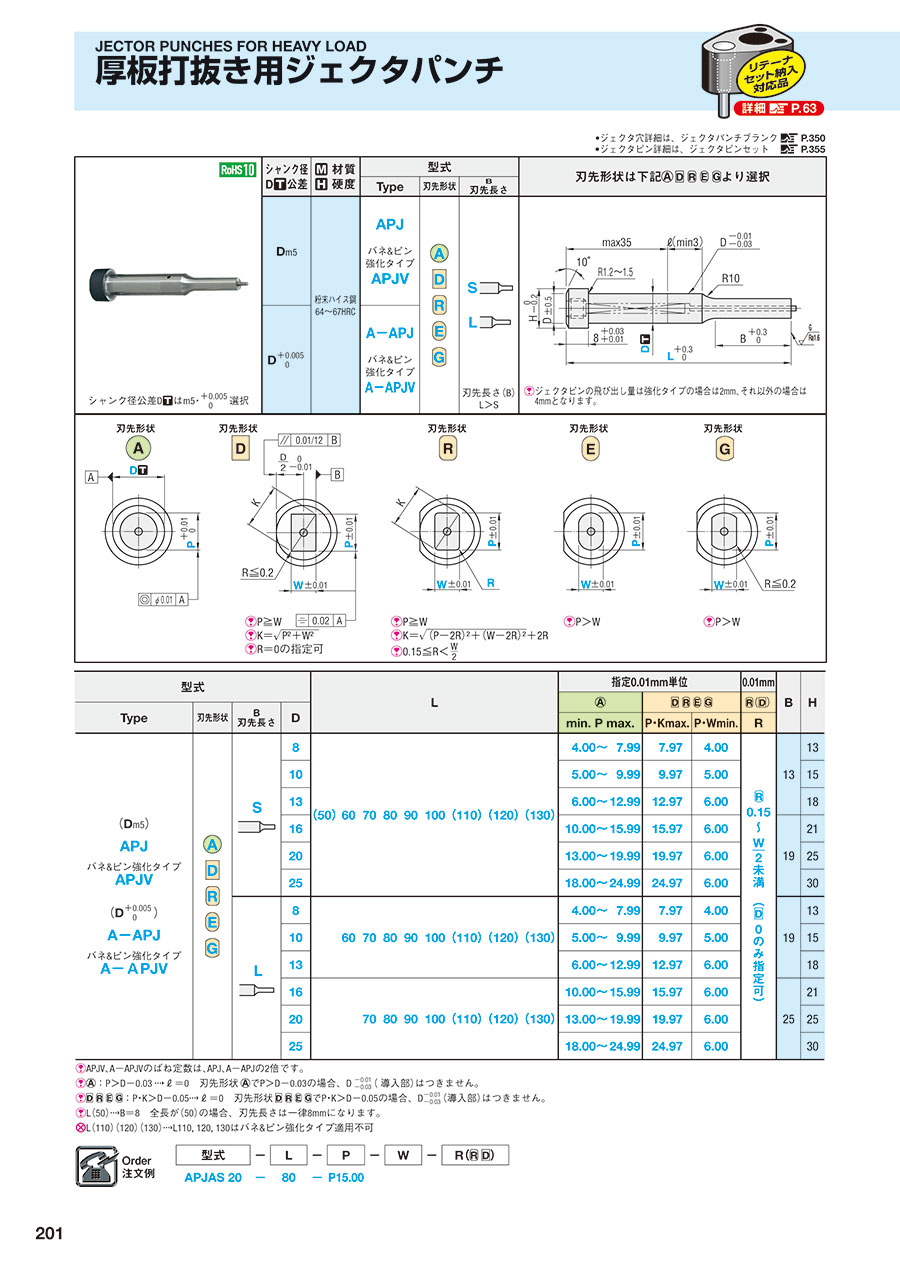

厚板打ち抜き用ジェクタパンチ

PDFP.151

型番

商品を一つに絞り込むとこちらに型番が表示されます

厚板打ち抜き用ジェクタパンチ :関連画像
・材質表
シャンク径
D公差
材質
硬度

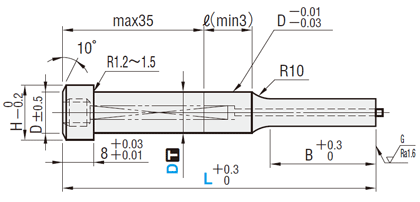

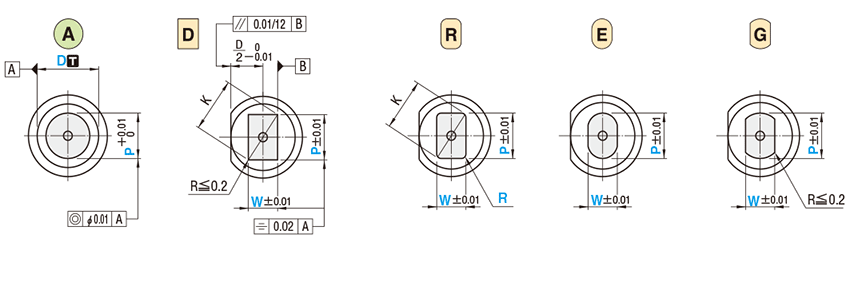

型式刃先形状は下図 AGより選択
TypeShape
刃先形状
B
刃先長さ
Dm5粉末ハイス鋼
6467HRC
APJ
バネ&ピン強化タイプ
APJV
S
L
刃先長さ(B)
L>S
厚板打ち抜き用ジェクタパンチ :関連画像
DA-APJ
バネ&ピン強化タイプ
A-APJV

シャンク径公差Dはm5・ 選択

厚板打ち抜き用ジェクタパンチ :関連画像


ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
● ジェクタ穴詳細は、ジェクタパンチブランク こちら
● ジェクタピンは、ジェクタピンセット     こちら


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
A-APJAL8-[60-130/10]-P[4-7.99/0.01]
A-APJAL8-LC[43-129.9/0.1]-P[4-7.99/0.01]
A-APJAL10-[60-130/10]-P[5-9.99/0.01]
A-APJAL10-LC[43-129.9/0.1]-P[5-9.99/0.01]
A-APJAL13-[60-130/10]-P[6-12.99/0.01]
A-APJAL13-LC[43-129.9/0.1]-P[6-12.99/0.01]
A-APJAL16-[70-130/10]-P[4-15.99/0.01]
A-APJAL16-LC[47-129.9/0.1]-P[4-15.99/0.01]
A-APJAL20-[70-130/10]-P[13-19.99/0.01]
A-APJAL20-LC[47-129.9/0.1]-P[13-19.99/0.01]
A-APJAL25-[70-130/10]-P[18-24.99/0.01]
A-APJAL25-LC[47-129.9/0.1]-P[18-24.99/0.01]
A-APJAS8-[50-130/10]-P[4-7.99/0.01]
A-APJAS8-LC[44-129.9/0.1]-P[4-7.99/0.01]
A-APJAS10-[50-130/10]-P[5-9.99/0.01]
A-APJAS10-LC[44-129.9/0.1]-P[5-9.99/0.01]
A-APJAS13-[50-130/10]-P[6-12.99/0.01]
A-APJAS13-LC[44-129.9/0.1]-P[6-12.99/0.01]
A-APJAS16-[50-130/10]-P[4-15.99/0.01]
A-APJAS16-LC[44-129.9/0.1]-P[4-15.99/0.01]
A-APJAS20-[50-130/10]-P[13-19.99/0.01]
A-APJAS20-LC[44-129.9/0.1]-P[13-19.99/0.01]
A-APJAS25-[50-130/10]-P[18-24.99/0.01]
A-APJAS25-LC[44-129.9/0.1]-P[18-24.99/0.01]
A-APJDL8-[60-130/10]-P[4-7.97/0.01]-W[4-7.97/0.01]
A-APJDL8-LC[43-129.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]
A-APJDL10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]
A-APJDL10-LC[43-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]
A-APJDL13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]
A-APJDL13-LC[43-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]
A-APJDL16-[70-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]
A-APJDL16-LC[47-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]
A-APJDL20-[70-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]
A-APJDL20-LC[47-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
A-APJDL25-[70-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]
A-APJDL25-LC[47-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]
A-APJDS8-[50-130/10]-P[4-7.97/0.01]-W[4-7.97/0.01]
A-APJDS8-LC[44-129.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]
A-APJDS10-[50-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]
A-APJDS10-LC[44-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]
A-APJDS13-[50-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]
A-APJDS13-LC[44-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]
A-APJDS16-[50-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]
A-APJDS16-LC[44-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]
A-APJDS20-[50-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]
A-APJDS20-LC[44-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
A-APJDS25-[50-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]
A-APJDS25-LC[44-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]
A-APJEL8-[60-130/10]-P[4-7.97/0.01]-W[4-7.97/0.01]
A-APJEL8-LC[43-129.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]
A-APJEL10-[60-130/10]-P[5-9.97/0.01]-W[5-9.97/0.01]
A-APJEL10-LC[43-129.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]
A-APJEL13-[60-130/10]-P[6-12.97/0.01]-W[6-12.97/0.01]
A-APJEL13-LC[43-129.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]
A-APJEL16-[70-130/10]-P[6-15.97/0.01]-W[6-15.97/0.01]
A-APJEL16-LC[47-129.9/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]
A-APJEL20-[70-130/10]-P[6-19.97/0.01]-W[6-19.97/0.01]
A-APJEL20-LC[47-129.9/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
A-APJEL25-[70-130/10]-P[6-24.97/0.01]-W[6-24.97/0.01]
A-APJEL25-LC[47-129.9/0.1]-P[6-24.97/0.01]-W[6-24.97/0.01]
型番通常単価スライド値引通常
出荷日
RoHSジェクタ 刃先形状 シャンク径D公差 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

2日目 対応標準タイプA+0.005/0L84 ~ 7.9960 ~ 130---

-

2日目 対応標準タイプA+0.005/0L84 ~ 7.99-43 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0L105 ~ 9.9960 ~ 130---

-

2日目 対応標準タイプA+0.005/0L105 ~ 9.99-43 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0L136 ~ 12.9960 ~ 130---

-

2日目 対応標準タイプA+0.005/0L136 ~ 12.99-43 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0L164 ~ 15.9970 ~ 130---

-

2日目 対応標準タイプA+0.005/0L164 ~ 15.99-47 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0L2013 ~ 19.9970 ~ 130---

-

2日目 対応標準タイプA+0.005/0L2013 ~ 19.99-47 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0L2518 ~ 24.9970 ~ 130---

-

2日目 対応標準タイプA+0.005/0L2518 ~ 24.99-47 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0S84 ~ 7.9950 ~ 130---

-

2日目 対応標準タイプA+0.005/0S84 ~ 7.99-44 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0S105 ~ 9.9950 ~ 130---

-

2日目 対応標準タイプA+0.005/0S105 ~ 9.99-44 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0S136 ~ 12.9950 ~ 130---

-

2日目 対応標準タイプA+0.005/0S136 ~ 12.99-44 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0S164 ~ 15.9950 ~ 130---

-

2日目 対応標準タイプA+0.005/0S164 ~ 15.99-44 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0S2013 ~ 19.9950 ~ 130---

-

2日目 対応標準タイプA+0.005/0S2013 ~ 19.99-44 ~ 129.9--

-

2日目 対応標準タイプA+0.005/0S2518 ~ 24.9950 ~ 130---

-

2日目 対応標準タイプA+0.005/0S2518 ~ 24.99-44 ~ 129.9--

-

3日目 対応標準タイプD+0.005/0L84 ~ 7.9760 ~ 130--4 ~ 7.97

-

3日目 対応標準タイプD+0.005/0L84 ~ 7.97-43 ~ 129.9-4 ~ 7.97

-

3日目 対応標準タイプD+0.005/0L105 ~ 9.9760 ~ 130--5 ~ 9.97

-

3日目 対応標準タイプD+0.005/0L105 ~ 9.97-43 ~ 129.9-5 ~ 9.97

-

3日目 対応標準タイプD+0.005/0L136 ~ 12.9760 ~ 130--6 ~ 12.97

-

3日目 対応標準タイプD+0.005/0L136 ~ 12.97-43 ~ 129.9-6 ~ 12.97

-

3日目 対応標準タイプD+0.005/0L166 ~ 15.9770 ~ 130--6 ~ 15.97

-

3日目 対応標準タイプD+0.005/0L166 ~ 15.97-47 ~ 129.9-6 ~ 15.97

-

3日目 対応標準タイプD+0.005/0L206 ~ 19.9770 ~ 130--6 ~ 19.97

-

3日目 対応標準タイプD+0.005/0L206 ~ 19.97-47 ~ 129.9-6 ~ 19.97

-

3日目 対応標準タイプD+0.005/0L256 ~ 24.9770 ~ 130--6 ~ 24.97

-

3日目 対応標準タイプD+0.005/0L256 ~ 24.97-47 ~ 129.9-6 ~ 24.97

-

3日目 対応標準タイプD+0.005/0S84 ~ 7.9750 ~ 130--4 ~ 7.97

-

3日目 対応標準タイプD+0.005/0S84 ~ 7.97-44 ~ 129.9-4 ~ 7.97

-

3日目 対応標準タイプD+0.005/0S105 ~ 9.9750 ~ 130--5 ~ 9.97

-

3日目 対応標準タイプD+0.005/0S105 ~ 9.97-44 ~ 129.9-5 ~ 9.97

-

3日目 対応標準タイプD+0.005/0S136 ~ 12.9750 ~ 130--6 ~ 12.97

-

3日目 対応標準タイプD+0.005/0S136 ~ 12.97-44 ~ 129.9-6 ~ 12.97

-

3日目 対応標準タイプD+0.005/0S166 ~ 15.9750 ~ 130--6 ~ 15.97

-

3日目 対応標準タイプD+0.005/0S166 ~ 15.97-44 ~ 129.9-6 ~ 15.97

-

3日目 対応標準タイプD+0.005/0S206 ~ 19.9750 ~ 130--6 ~ 19.97

-

3日目 対応標準タイプD+0.005/0S206 ~ 19.97-44 ~ 129.9-6 ~ 19.97

-

3日目 対応標準タイプD+0.005/0S256 ~ 24.9750 ~ 130--6 ~ 24.97

-

3日目 対応標準タイプD+0.005/0S256 ~ 24.97-44 ~ 129.9-6 ~ 24.97

-

3日目 対応標準タイプE+0.005/0L84 ~ 7.9760 ~ 130--4 ~ 7.97

-

3日目 対応標準タイプE+0.005/0L84 ~ 7.97-43 ~ 129.9-4 ~ 7.97

-

3日目 対応標準タイプE+0.005/0L105 ~ 9.9760 ~ 130--5 ~ 9.97

-

3日目 対応標準タイプE+0.005/0L105 ~ 9.97-43 ~ 129.9-5 ~ 9.97

-

3日目 対応標準タイプE+0.005/0L136 ~ 12.9760 ~ 130--6 ~ 12.97

-

3日目 対応標準タイプE+0.005/0L136 ~ 12.97-43 ~ 129.9-6 ~ 12.97

-

3日目 対応標準タイプE+0.005/0L166 ~ 15.9770 ~ 130--6 ~ 15.97

-

3日目 対応標準タイプE+0.005/0L166 ~ 15.97-47 ~ 129.9-6 ~ 15.97

-

3日目 対応標準タイプE+0.005/0L206 ~ 19.9770 ~ 130--6 ~ 19.97

-

3日目 対応標準タイプE+0.005/0L206 ~ 19.97-47 ~ 129.9-6 ~ 19.97

-

3日目 対応標準タイプE+0.005/0L256 ~ 24.9770 ~ 130--6 ~ 24.97

-

3日目 対応標準タイプE+0.005/0L256 ~ 24.97-47 ~ 129.9-6 ~ 24.97

Loading...

規格表


厚板打ち抜き用ジェクタパンチ :関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L指定0.01mm単位0.01mmBH
TypeShape
刃先形状
B
刃先長さ
D
min. P max.P・Kmax.P・Wmin.R
(Dm5)
APJ
-バネ&ピン強化タイプ-
APJV


(D
A-APJ
-バネ&ピン強化タイプ-
A-APJV
S
8(50)60708090100(110)(120)(130)4.00~7.997.974.000.15

W
/
2




1313
105.00~9.999.975.0015
136.00~12.9912.976.0018
1610.00~15.9915.976.001921
2013.00~19.9919.976.0025
2518.00~24.9924.976.0030
L
8 60708090100(110)(120)(130)4.00~7.997.974.001913
105.00~9.999.975.0015
136.00~12.9912.976.0018
16  708090100(110)(120)(130)10.00~15.9915.976.002521
2013.00~19.9919.976.0025
2518.00~24.9924.976.0030
APJV、A-APJVのばね定数は、APJ、A-APJの2倍です。
L(50)→B=8 全長が(50)の場合、刃先長さは一律8mmになります。
:P>D-0.03 →ℓ=0 丸パンチでP>D-0.03の場合、D( 導入部)はつきません。
:PK>D-0.05→ℓ=0 変形パンチでPK>D-0.05の場合、(導入部)はつきません。
L(110)(120)(130)L110,120,130はバネ&ピン強化タイプ適用不可

納期



1,000円/1本
300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律1,350円
追加工PRC・AC・リテーナセット納入はストークA早割適用不可



1,600円/1本
800円/1本
ストークAは3本以上で1明細行あたり一律2,160円

運送所要日数はこちら

価格表


■材質 粉末ハイス鋼 基準単価
D
APJA□
APJVA□
APJA□APJ□□
APJV□□
APJ□□
L≦100100<L≦130L≦100100<L≦130
85,2206,4106,1507,560
105,6607,0106,6708,280
135,9907,5507,3709,270
167,2409,2708,97011,480
208,33010,74010,82013,950
2510,34013,64012,57016,590

■ 価格表はシャンク径公差 D m5 の価格です。シャンク径公差 D は、+200円となります。
(例)A-APJAL13(L≦100)の場合 5,990(APJAL13基準単価)+200=6,190円(商品基準単価)

仕様・概要

リテーナセット納入対応品はこちらよりお選びいただけます。詳細は こちらをご参照ください。

■バネ&ピン強化タイプの効果
ばね定数を標準タイプの2倍にし、カスの払い落とし効果を高め、更にピンのツバ下強度を向上しているため、ツバ下からの折損を防ぎます。

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

厚板打ち抜き用ジェクタパンチ :関連画像

PRC≦(P-d1-0.5)/2 d1寸法詳細 こちら
PCC≦(P-d1-0.5)/2 d1寸法詳細 こちら


基本情報

厚板打ち抜き用有無 先端形状 1段 材質 粉末ハイス鋼
表面処理 なし シャンク(取付部)形状 標準 T(ツバ厚/板厚)(mm) 8

厚板打ち抜き用ジェクタパンチ のレビュー
