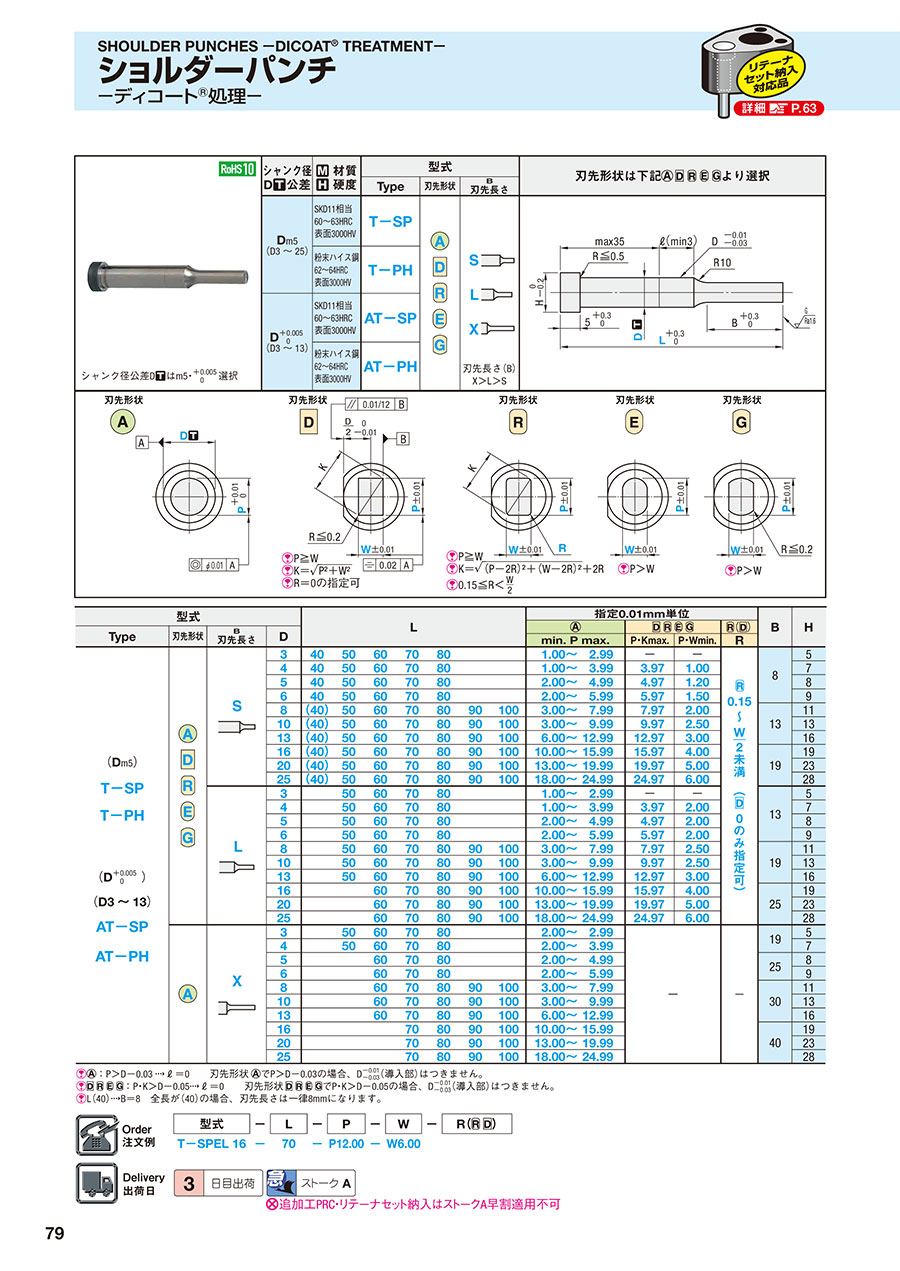

ショルダーパンチ ディコート処理

ショルダーパンチ ディコート処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.59

型番

商品を一つに絞り込むとこちらに型番が表示されます

ショルダーパンチ ディコート処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図 A~Gより選択
TypeShape
刃先形状
B
刃先長さ
Dm5
(D3~25)
SKD11相当
60~63HRC
表面3000HV
T-SPS

L

X

刃先長さ(B)
X>L>S
ショルダーパンチ ディコート処理:関連画像
粉末ハイス鋼
62~64HRC
表面3000HV
T-PH
D
(D3~13)
SKD11相当
60~63HRC
表面3000HV
AT-SP
粉末ハイス鋼
62~64HRC
表面3000HV
AT-PH

シャンク径公差D はm5・ 選択

ショルダーパンチ ディコート処理:関連画像

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
AT-PHAL3-[50-80/10]-P[1-2.99/0.01]
AT-PHAL3-LC[27-79.9/0.1]-P[1-2.99/0.01]
AT-PHAL3-LCT[27-79.9/0.1]-P[1-2.99/0.01]
AT-PHAL3-LMT[27-79.9/0.1]-P[1-2.99/0.01]
AT-PHAL4-[50-80/10]-P[1-3.99/0.01]
AT-PHAL4-LC[27-79.9/0.1]-P[1-3.99/0.01]
AT-PHAL4-LCT[27-79.9/0.1]-P[1-3.99/0.01]
AT-PHAL4-LMT[27-79.9/0.1]-P[1-3.99/0.01]
AT-PHAL5-[50-80/10]-P[2-4.99/0.01]
AT-PHAL5-[50-80/10]-PC[1-1.99/0.01]
AT-PHAL5-LC[27-79.9/0.1]-P[2-4.99/0.01]
AT-PHAL5-LC[27-79.9/0.1]-PC[1-1.99/0.01]
AT-PHAL5-LCT[27-79.9/0.1]-P[2-4.99/0.01]
AT-PHAL5-LCT[27-79.9/0.1]-PC[1-1.99/0.01]
AT-PHAL5-LMT[27-79.9/0.1]-P[2-4.99/0.01]
AT-PHAL5-LMT[27-79.9/0.1]-PC[1-1.99/0.01]
AT-PHAL6-[50-80/10]-P[2-5.99/0.01]
AT-PHAL6-[50-80/10]-PC[1-1.99/0.01]
AT-PHAL6-LC[27-79.9/0.1]-P[2-5.99/0.01]
AT-PHAL6-LC[27-79.9/0.1]-PC[1-1.99/0.01]
AT-PHAL6-LCT[27-79.9/0.1]-P[2-5.99/0.01]
AT-PHAL6-LCT[27-79.9/0.1]-PC[1-1.99/0.01]
AT-PHAL6-LMT[27-79.9/0.1]-P[2-5.99/0.01]
AT-PHAL6-LMT[27-79.9/0.1]-PC[1-1.99/0.01]
AT-PHAL8-[50-100/10]-P[3-7.99/0.01]
AT-PHAL8-[50-100/10]-PC[1.5-2.99/0.01]
AT-PHAL8-LC[27-99.9/0.1]-P[3-7.99/0.01]
AT-PHAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]
AT-PHAL8-LCT[27-99.9/0.1]-P[3-7.99/0.01]
AT-PHAL8-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]
AT-PHAL8-LMT[27-99.9/0.1]-P[3-7.99/0.01]
AT-PHAL8-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]
AT-PHAL10-[50-100/10]-P[3-9.99/0.01]
AT-PHAL10-[50-100/10]-PC[1.5-2.99/0.01]
AT-PHAL10-LC[27-99.9/0.1]-P[3-9.99/0.01]
AT-PHAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]
AT-PHAL10-LCT[27-99.9/0.1]-P[3-9.99/0.01]
AT-PHAL10-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]
AT-PHAL10-LMT[27-99.9/0.1]-P[3-9.99/0.01]
AT-PHAL10-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]
AT-PHAL13-[50-100/10]-P[6-12.99/0.01]
AT-PHAL13-[50-100/10]-PC[3-5.99/0.01]
AT-PHAL13-LC[27-99.9/0.1]-P[6-12.99/0.01]
AT-PHAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]
AT-PHAL13-LCT[27-99.9/0.1]-P[6-12.99/0.01]
AT-PHAL13-LCT[27-99.9/0.1]-PC[3-5.99/0.01]
AT-PHAL13-LMT[27-99.9/0.1]-P[6-12.99/0.01]
AT-PHAL13-LMT[27-99.9/0.1]-PC[3-5.99/0.01]
AT-PHAS3-[40-80/10]-P[1-2.99/0.01]
AT-PHAS3-LC[27-79.9/0.1]-P[1-2.99/0.01]
AT-PHAS3-LCT[27-79.9/0.1]-P[1-2.99/0.01]
AT-PHAS3-LMT[27-79.9/0.1]-P[1-2.99/0.01]
AT-PHAS4-[40-80/10]-P[1-3.99/0.01]
AT-PHAS4-LC[27-79.9/0.1]-P[1-3.99/0.01]
AT-PHAS4-LCT[27-79.9/0.1]-P[1-3.99/0.01]
AT-PHAS4-LMT[27-79.9/0.1]-P[1-3.99/0.01]
AT-PHAS5-[40-80/10]-P[2-4.99/0.01]
AT-PHAS5-[40-80/10]-PC[1-1.99/0.01]
AT-PHAS5-LC[27-79.9/0.1]-P[2-4.99/0.01]
AT-PHAS5-LC[27-79.9/0.1]-PC[1-1.99/0.01]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 シャンク径D公差 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

3日目 対応A粉末ハイス鋼+0.005/0L31 ~ 2.9950 ~ 80-------

-

3日目 対応A粉末ハイス鋼+0.005/0L31 ~ 2.99-27 ~ 79.9------

-

3日目 対応A粉末ハイス鋼+0.005/0L31 ~ 2.99--27 ~ 79.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0L31 ~ 2.99---27 ~ 79.9----

-

3日目 対応A粉末ハイス鋼+0.005/0L41 ~ 3.9950 ~ 80-------

-

3日目 対応A粉末ハイス鋼+0.005/0L41 ~ 3.99-27 ~ 79.9------

-

3日目 対応A粉末ハイス鋼+0.005/0L41 ~ 3.99--27 ~ 79.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0L41 ~ 3.99---27 ~ 79.9----

-

3日目 対応A粉末ハイス鋼+0.005/0L52 ~ 4.9950 ~ 80-------

-

3日目 対応A粉末ハイス鋼+0.005/0L5-50 ~ 80---1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L52 ~ 4.99-27 ~ 79.9------

-

3日目 対応A粉末ハイス鋼+0.005/0L5--27 ~ 79.9--1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L52 ~ 4.99--27 ~ 79.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0L5---27 ~ 79.9-1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L52 ~ 4.99---27 ~ 79.9----

-

3日目 対応A粉末ハイス鋼+0.005/0L5----27 ~ 79.91 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L62 ~ 5.9950 ~ 80-------

-

3日目 対応A粉末ハイス鋼+0.005/0L6-50 ~ 80---1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L62 ~ 5.99-27 ~ 79.9------

-

3日目 対応A粉末ハイス鋼+0.005/0L6--27 ~ 79.9--1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L62 ~ 5.99--27 ~ 79.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0L6---27 ~ 79.9-1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L62 ~ 5.99---27 ~ 79.9----

-

3日目 対応A粉末ハイス鋼+0.005/0L6----27 ~ 79.91 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L83 ~ 7.9950 ~ 100-------

-

3日目 対応A粉末ハイス鋼+0.005/0L8-50 ~ 100---1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L83 ~ 7.99-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼+0.005/0L8--27 ~ 99.9--1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L83 ~ 7.99--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0L8---27 ~ 99.9-1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L83 ~ 7.99---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼+0.005/0L8----27 ~ 99.91.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L103 ~ 9.9950 ~ 100-------

-

3日目 対応A粉末ハイス鋼+0.005/0L10-50 ~ 100---1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L103 ~ 9.99-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼+0.005/0L10--27 ~ 99.9--1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L103 ~ 9.99--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0L10---27 ~ 99.9-1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L103 ~ 9.99---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼+0.005/0L10----27 ~ 99.91.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L136 ~ 12.9950 ~ 100-------

-

3日目 対応A粉末ハイス鋼+0.005/0L13-50 ~ 100---3 ~ 5.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L136 ~ 12.99-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼+0.005/0L13--27 ~ 99.9--3 ~ 5.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L136 ~ 12.99--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0L13---27 ~ 99.9-3 ~ 5.99---

-

3日目 対応A粉末ハイス鋼+0.005/0L136 ~ 12.99---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼+0.005/0L13----27 ~ 99.93 ~ 5.99---

-

3日目 対応A粉末ハイス鋼+0.005/0S31 ~ 2.9940 ~ 80-------

-

3日目 対応A粉末ハイス鋼+0.005/0S31 ~ 2.99-27 ~ 79.9------

-

3日目 対応A粉末ハイス鋼+0.005/0S31 ~ 2.99--27 ~ 79.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0S31 ~ 2.99---27 ~ 79.9----

-

3日目 対応A粉末ハイス鋼+0.005/0S41 ~ 3.9940 ~ 80-------

-

3日目 対応A粉末ハイス鋼+0.005/0S41 ~ 3.99-27 ~ 79.9------

-

3日目 対応A粉末ハイス鋼+0.005/0S41 ~ 3.99--27 ~ 79.9-----

-

3日目 対応A粉末ハイス鋼+0.005/0S41 ~ 3.99---27 ~ 79.9----

-

3日目 対応A粉末ハイス鋼+0.005/0S52 ~ 4.9940 ~ 80-------

-

3日目 対応A粉末ハイス鋼+0.005/0S5-40 ~ 80---1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼+0.005/0S52 ~ 4.99-27 ~ 79.9------

-

3日目 対応A粉末ハイス鋼+0.005/0S5--27 ~ 79.9--1 ~ 1.99---

Loading...

規格表


ショルダーパンチ ディコート処理:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L指定0.01mm単位BH
TypeShape
刃先形状
B
刃先長さ
D
min. P max.P・Kmax.P・Wmin.R
(Dm5)
T-SP
T-PH


(D
(D3~13)
AT-SP
AT-PH
S
34050607080  1.00~ 2.990.15

W
/
2




85
44050607080  1.00~ 3.993.971.007
54050607080  2.00~ 4.994.971.208
64050607080  2.00~ 5.995.971.509
8(40)50607080901003.00~ 7.997.972.001311
10(40)50607080901003.00~ 9.999.972.5013
13(40)50607080901006.00~ 12.9912.973.0016
16(40)506070809010010.00~ 15.9915.974.001919
20(40)506070809010013.00~ 19.9919.975.0023
25(40)506070809010018.00~ 24.9924.976.0028
L
3 50607080  1.00~ 2.99135
4 50607080  1.00~ 3.993.972.007
5 50607080  2.00~ 4.994.972.008
6 50607080  2.00~ 5.995.972.009
8 50607080901003.00~ 7.997.972.501911
10 50607080901003.00~ 9.999.972.5013
13 50607080901006.00~ 12.9912.973.0016
16  6070809010010.00~ 15.9915.974.002519
20  6070809010013.00~ 19.9919.975.0023
25  6070809010018.00~ 24.9924.976.0028
X
3 50607080  2.00~ 2.99195
4 50607080  2.00~ 3.997
5  607080  2.00~ 4.99258
6  607080  2.00~ 5.999
8  607080901003.00~ 7.993011
10  607080901003.00~ 9.9913
13  607080901006.00~ 12.9916
16   70809010010.00~ 15.994019
20   70809010013.00~ 19.9923
25   70809010018.00~ 24.9928
:P>D-0.03 →ℓ=0 丸パンチでP>D-0.03の場合、D(導入部)はつきません。
:P・K>D-0.05→ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。
L(40)→B=8 全長が(40)の場合、刃先長さは一律8mmになります。

納期


800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

価格表


■材質 SKD11相当 基準単価
D
T-SPAS
T-SPAL
T-SPAXT-SPDS
T-SPDL
T-SPRS
T-SPRL
T-SPES
T-SPEL
T-SPGS
T-SPGL
31,4501,630
41,4901,6702,6403,5002,8702,440
51,5301,7102,6903,5802,9502,470
61,7001,8802,7803,7503,0302,530
81,8902,0702,9003,9903,2002,690
102,1402,3203,1204,0603,4602,870
132,3902,5703,6504,5403,9903,340
162,7202,9004,3705,3004,7704,070
203,1503,3305,1306,1305,5504,860
253,6803,8605,9906,8206,0805,640

■材質 粉末ハイス鋼 基準単価
D
T-PHAS
T-PHAL
T-PHAXT-PHDS
T-PHDL
T-PHRS
T-PHRL
T-PHES
T-PHEL
T-PHGS
T-PHGL
31,7301,910
41,8001,9803,1304,2503,4202,860
51,8402,0203,2404,3603,4502,920
62,1402,3203,4204,6003,6303,050
82,6302,8103,8005,1704,0703,490
103,0003,1804,0905,3004,3203,760
133,4803,6605,2906,4405,6404,910
164,5304,6806,1107,9906,2805,790
205,4605,6407,3309,2607,4606,980
256,2506,4208,66010,4408,8508,300

■価格表はシャンク径公差 Dm5 の価格です。シャンク径公差 D は、+340円となりま。
(例)AT-SPAS13の場合 2,390(T-SPAS13基準単価)+340=2,730円(商品基準単価)

仕様・概要

リテーナセット納入対応品はこちらよりお選びいただけます。詳細は こちらをご参照ください。

追加工

追加工価格も数量スライド適用 こちら

ショルダーパンチ ディコート処理:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります。  こちら
ツバ部をセレクトリテーナ(SLS)用に加工。
詳細は こちらを参照
ウレタンストリッパ(USN)取付加工
詳細 こちらをご参照ください。


基本情報

厚板打ち抜き用有無 先端形状 1段 ジェクタ なし
表面処理 ディコート シャンク(取付部)形状 標準 T(ツバ厚/板厚)(mm) 5
