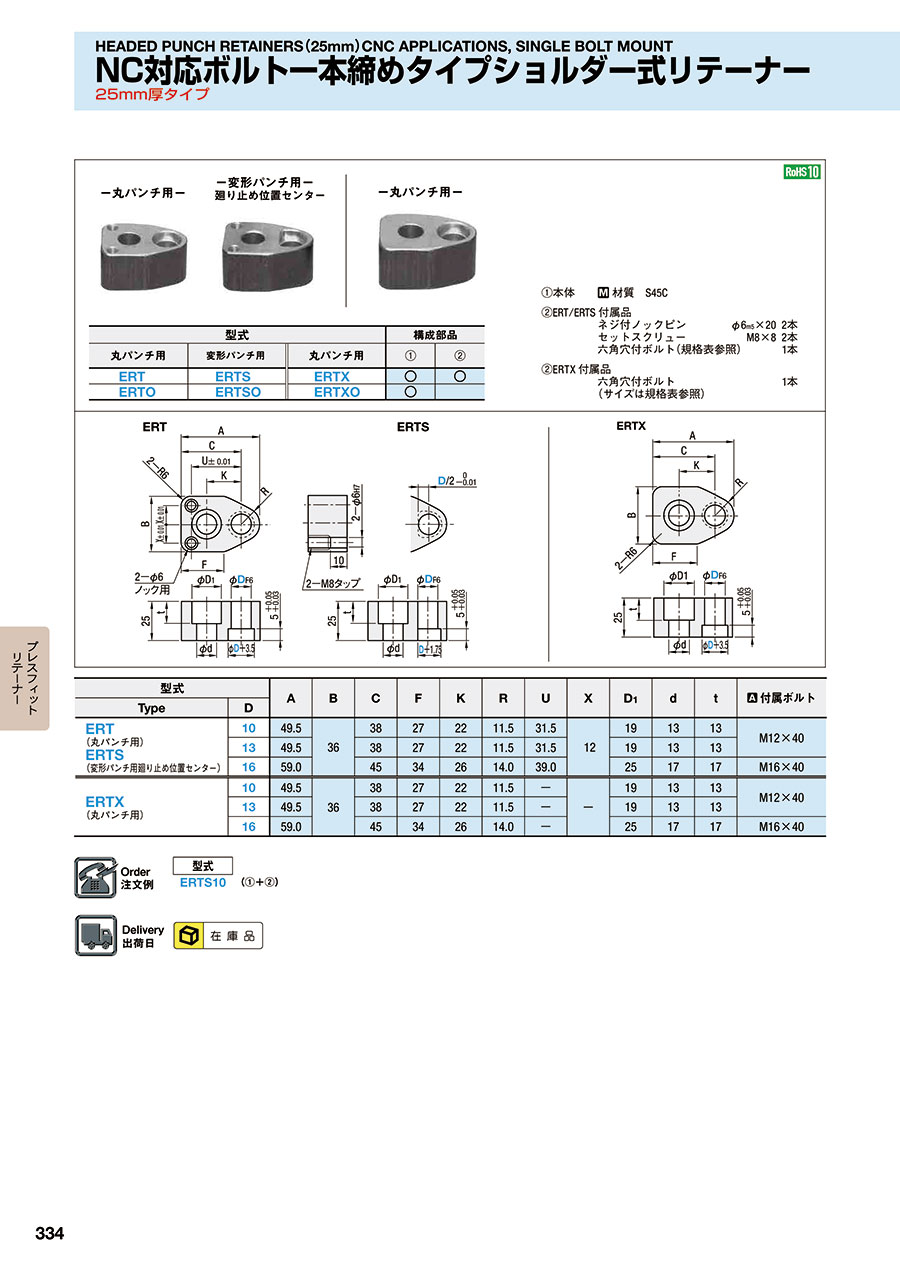

NC対応ボルト一本締めタイプショルダー式リテーナー （厚さ２５mm） ERTシリーズ
- 通常単価(税別)
- 708円～1,668円
- 税込単価
- 779円～1,835円
通常出荷日：在庫品1日目当日出荷可能
NC対応のショルダーリテーナです。一本締めのため本体サイズが小さく、省スペースへの取付に適しています。...
詳細を確認
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

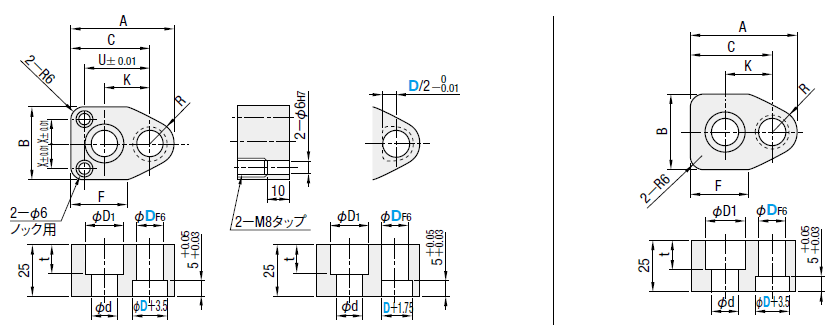

外形図・製品仕様
ERTERTSERTX
| 型式 | 構成部品 | |||
|---|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | 丸パンチ用 | （1） | （2） |
| ERT | ERTS | ERTX | ○ | ○ |
| ERTO | ERTSO | ERTXO | ○ | |
- （1）本体
[ M ]材質：S45C - （2）ERT／ERTS付属品
ネジ付ノックピン：φ6m5×20 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：1本 - （2）ERTX付属品
六角穴付ボルト（サイズは規格表参照）：1本
規格表
| 型式 | A | B | C | F | K | R | U | X | D1 | d | t | [ A ]付属ボルト | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||
| ERT （丸パンチ用） ERTS （変形パンチ用廻り止め位置センター） | 10 | 49.5 | 36 | 38 | 27 | 22 | 11.5 | 31.5 | 12 | 19 | 13 | 13 | M12×40 |
| 13 | 49.5 | 38 | 27 | 22 | 11.5 | 31.5 | 19 | 13 | 13 | ||||
| 16 | 59.0 | 45 | 34 | 26 | 14.0 | 39.0 | 25 | 17 | 17 | M16×40 | |||
| ERTX （丸パンチ用） | 10 | 49.5 | 36 | 38 | 27 | 22 | 11.5 | - | - | 19 | 13 | 13 | M12×40 |
| 13 | 49.5 | 38 | 27 | 22 | 11.5 | - | 19 | 13 | 13 | ||||
| 16 | 59.0 | 45 | 34 | 26 | 14.0 | - | 25 | 17 | 17 | M16×40 | |||
注文例
| 型式 | ||
| ERTS10 | (①＋②) |
出荷日
 | 在庫品 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,356円 ( 1,492円 ) | 在庫品1日目当日出荷可能 |
1,416円 ( 1,558円 ) | 在庫品1日目当日出荷可能 |
1,512円 ( 1,663円 ) | 在庫品1日目当日出荷可能 |
1,212円 ( 1,333円 ) | 在庫品1日目当日出荷可能 |
1,272円 ( 1,399円 ) | 在庫品1日目当日出荷可能 |
1,332円 ( 1,465円 ) | 在庫品1日目当日出荷可能 |
1,512円 ( 1,663円 ) | 在庫品1日目当日出荷可能 |
1,572円 ( 1,729円 ) | 在庫品1日目当日出荷可能 |
1,668円 ( 1,835円 ) | 在庫品1日目当日出荷可能 |
1,368円 ( 1,505円 ) | 在庫品1日目当日出荷可能 |
1,428円 ( 1,571円 ) | 在庫品1日目当日出荷可能 |
1,488円 ( 1,637円 ) | 在庫品1日目当日出荷可能 |
792円 ( 871円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
708円 ( 779円 ) | 在庫品1日目当日出荷可能 |
744円 ( 818円 ) | 在庫品1日目当日出荷可能 |
804円 ( 884円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
NC対応のショルダーリテーナです。一本締めのため本体サイズが小さく、省スペースへの取付に適しています。ERTX*のタイプはノック穴無しとなります。Dayton規格のパンチをご利用下さい。
NC対応ボルト一本締めタイプショルダー式リテーナー （厚さ２５mm） ERTシリーズのレビュー
カムピアス用リテーナーに使用
3
3.02020/03/13
小スペースで一般のリテーナーで使えない為、ERTを使用しました。
使い勝手は良かったのですが、どちらかというとORTシリ...もっと読む
0人が参考にしています。
