（ザ・）カットミル 自動旋盤用超硬4枚刃エンドミル AlTiNコート IC4EAV
- 通常単価(税別)
- 4,800円～32,850円
- 税込単価
- 5,280円～36,135円
【特長】・刃長、全長が短く、自動旋盤用での使用に最適・刃径Φ10以下のシャンク径はΦ6でER11コレッ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
- 刃長、全長が短く、自動旋盤用での使用に最適
- 刃径φ10以下のシャンク径はφ6でER11コレットで使用可能
- 新しいVcコーティングは従来のV1（TIALNコーティング）に比べ高い硬度（約3000HV）と酸化開始温度（約900℃）により更に長寿命
外形図
Fig.1
Fig.2
Fig.3
※寸法についてはデジタルカタログを参照ください。
推奨切削条件
推奨切削条件表
標準切削条件表
| 被削材 | 一般構造用鋼/炭素鋼/鋳鉄 S50C、SS400、FC250 | 合金鋼/工具鋼 SCM、SKD、SKS | プリハードン鋼（38～45HRC） SKD61、SK、NAK | ステンレス SUS304、316 | 高硬度鋼（45～55HRC） SKD61等 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 刃径 D（mm） | 回転速度 n（n/min） | 送り速度 F（mm/min） | 回転速度 n（n/min） | 送り速度 F（mm/min） | 回転速度 n（n/min） | 送り速度 F（mm/min） | 回転速度 n（n/min） | 送り速度 F（mm/min） | 回転速度 n（n/min） | 送り速度 F（mm/min） |
| 3 | 8,800 | 560 | 7,200 | 285 | 5,000 | 130 | 3,400 | 230 | 3,080 | 80 |
| 4 | 6,600 | 475 | 5,400 | 260 | 3,750 | 130 | 2,550 | 185 | 2,310 | 80 |
| 5 | 5,300 | 425 | 4,300 | 240 | 3,000 | 130 | 2,040 | 160 | 1,850 | 80 |
| 6 | 4,450 | 425 | 3,600 | 235 | 2,500 | 130 | 1,720 | 140 | 1,550 | 75 |
| 7 | 3,800 | 425 | 3,100 | 230 | 2,150 | 130 | 1,520 | 130 | 1,320 | 75 |
| 8 | 3,300 | 410 | 2,700 | 230 | 1,900 | 130 | 1,380 | 125 | 1,150 | 70 |
| 10 | 2,650 | 390 | 2,150 | 230 | 1,500 | 130 | 1,170 | 125 | 955 | 70 |
| 12 | 2,200 | 390 | 1,800 | 230 | 1,250 | 130 | 970 | 115 | 795 | 60 |
| 切り込み深さ （溝） | ap=0.5D | ap=0.05D | ||||||||
切削条件時の注意
※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,800円 ( 5,280円 ) | 3日目 |
5,102円 ( 5,612円 ) | 3日目 |
9,002円 ( 9,902円 ) | 3日目 |
8,802円 ( 9,682円 ) | 3日目 |
13,322円 ( 14,654円 ) | 3日目 |
14,853円 ( 16,338円 ) | 2日目 |
21,600円 ( 23,760円 ) | 3日目 |
32,850円 ( 36,135円 ) | 3日目 |
詳細情報
基本情報
【特長】
・刃長、全長が短く、自動旋盤用での使用に最適
・刃径Φ10以下のシャンク径はΦ6でER11コレットで使用可能
・新しいVcコーティングは従来のV1（TIAlNコーティング）に比べ高い硬度（約3000HV）と酸化開始温度（約900℃）により更に長寿命
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

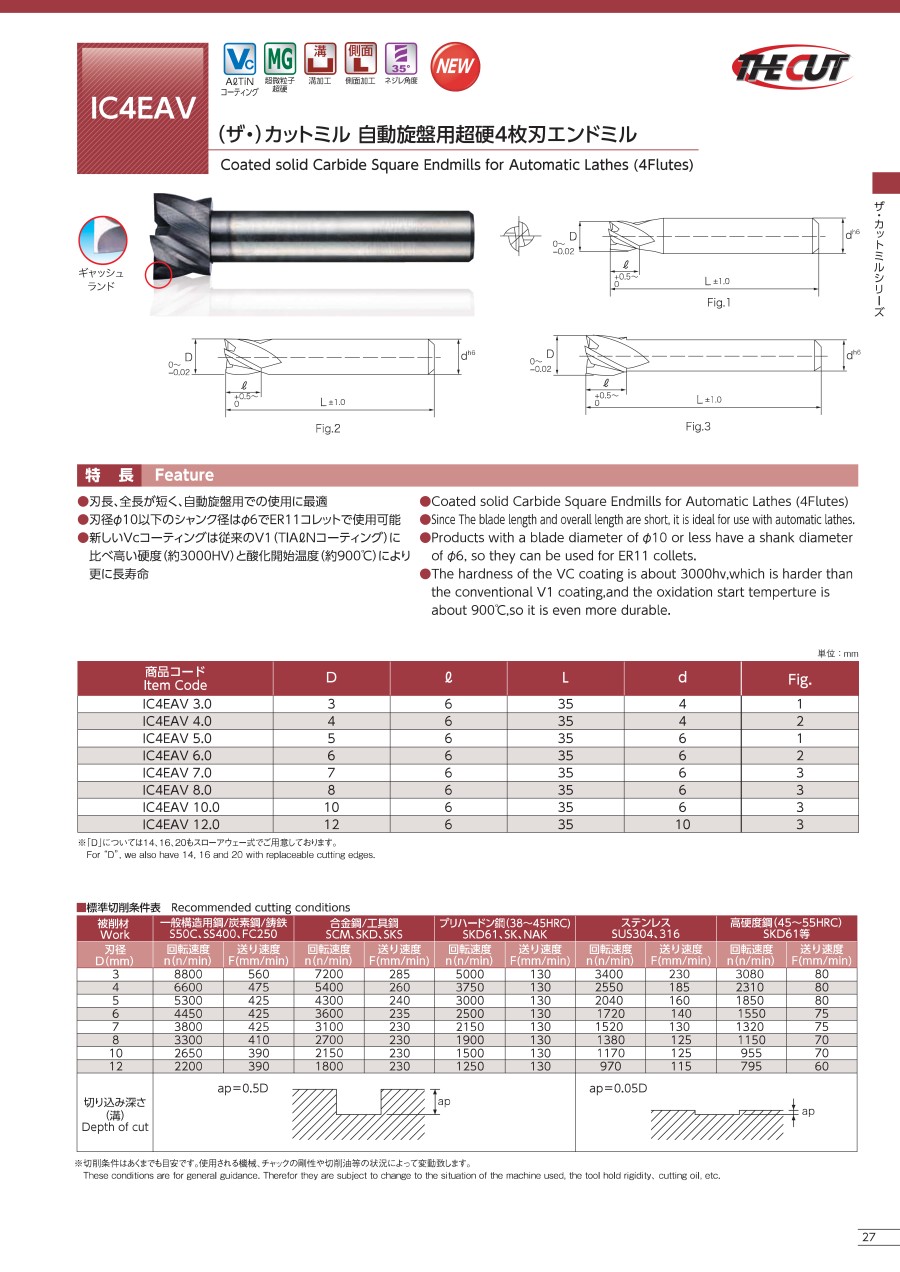

カタログ
