タンガロイ

高圧クーラント対応端面溝入れ用アダプタ QSDR/L-CHP

高圧クーラント対応端面溝入れ用アダプタ QSDR/L-CHP
通常単価(税別)
25,858円
税込単価
28,444円
通常出荷日：1日目

1コーナ仕様のインサートと高剛性セルフクランプ機構により、深溝加工や突切り加工に対し安定した切削性能と...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 本商品はアダプタのみです。インサートは別売りです。

よく一緒に見られています

端面溝入れ加工用バイト TungCut CTFVR／L形

タンガロイ

端面溝入れ加工用バイト TungCut CTFVR／L形
通常価格(税別)： 18,982円 (税込価格：20,880円)

通常出荷日：1 日目

よく一緒に見られています

高圧クーラント対応アダプタ用シャンク、横型 QHTR/L-CHP

タンガロイ

高圧クーラント対応アダプタ用シャンク、横型 QHTR/L-CHP
通常価格(税別)： 39,529円 (税込価格：43,482円)

通常出荷日：1 日目

未確定：候補が50型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報



製品特長・仕様

端面の深溝加工用工具
独自のクランプ機構で高剛性な深溝加工が可能

特長01

従来よりも厚みを増した、高剛性なアダプタ形状
-アダプタ部を強靭な形状へ新設計
-安定した深溝端面加工を実現

高圧クーラント対応
-アダプタに沿ってクーラントを吐出
-溝内にクーラントを確実に供給し、安定した加工を実現

QTX チップブレーカ

■切りくず処理性

切削速度
Vc（m/min）		80
 0.10.1250.150.1750.2
送り：f（mm/rev）
インサートQTX5-040AH7025
被削材S45C
溝幅CW=5mm
溝深さ40mm
切削油湿式（1MPa）



2 種類のクーラント接続方法に対応したホルダ

2か所のホース接続口とダイレクト接続口。

特長06

※ダイレクト接続はメトリックホルダのみ

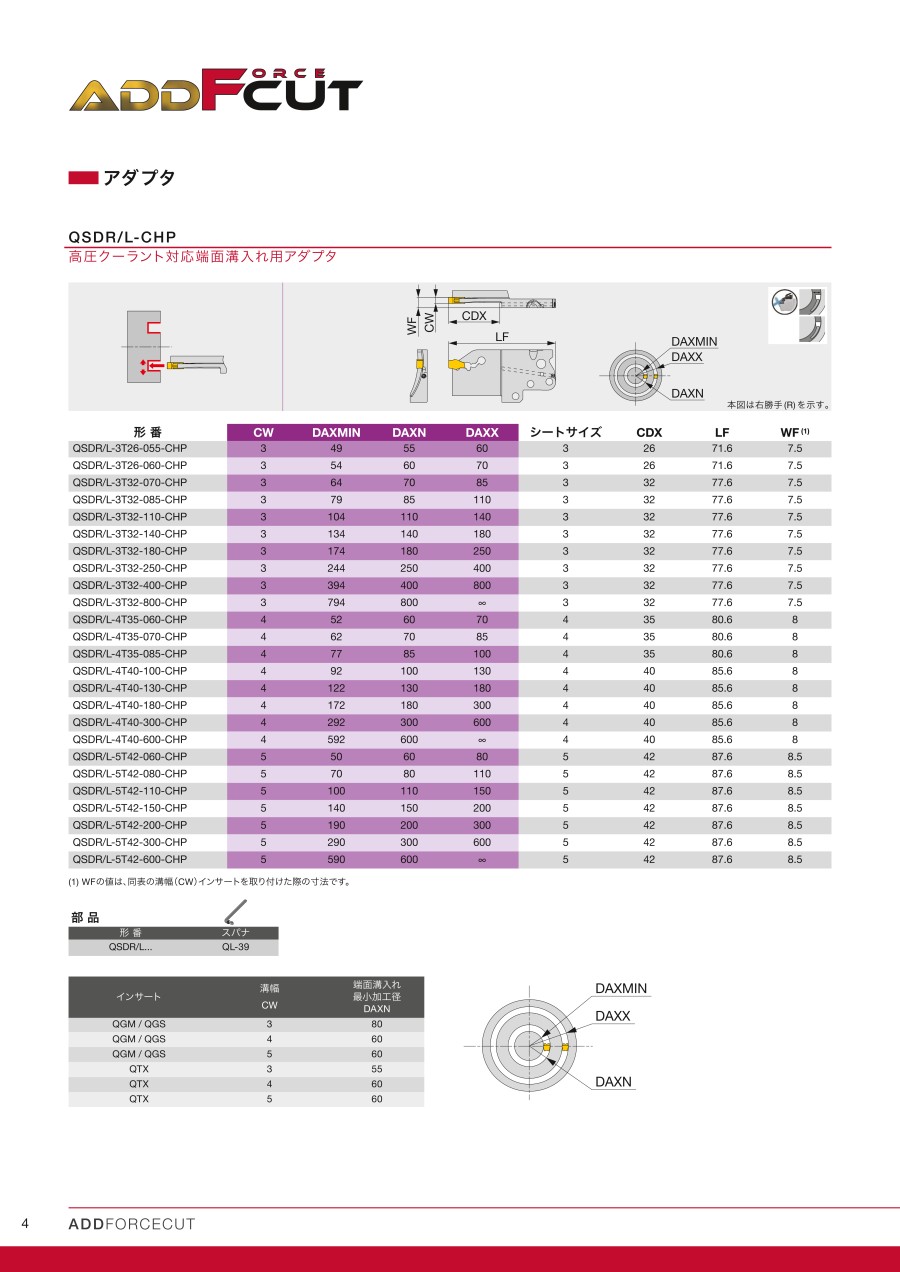

外形図

外形図01

本図は右勝手（R）を示す。

※寸法についてはメーカーのデジタルカタログを参照ください。



推奨切削条件

標準切削条件

標準切削条件01

送りf（mm/rev）はメーカーのデジタルカタログの6ページを参照ください。

型番リスト

表示件数
  • 1
    • 型番
    QSDL-3T26-055-CHP
    QSDL-3T26-060-CHP
    QSDL-3T32-070-CHP
    QSDL-3T32-085-CHP
    QSDL-3T32-110-CHP
    QSDL-3T32-140-CHP
    QSDL-3T32-180-CHP
    QSDL-3T32-250-CHP
    QSDL-3T32-400-CHP
    QSDL-3T32-800-CHP
    QSDL-4T35-060-CHP
    QSDL-4T35-070-CHP
    QSDL-4T35-085-CHP
    QSDL-4T40-100-CHP
    QSDL-4T40-130-CHP
    QSDL-4T40-180-CHP
    QSDL-4T40-300-CHP
    QSDL-4T40-600-CHP
    QSDL-5T42-060-CHP
    QSDL-5T42-080-CHP
    QSDL-5T42-110-CHP
    QSDL-5T42-150-CHP
    QSDL-5T42-200-CHP
    QSDL-5T42-300-CHP
    QSDL-5T42-600-CHP
    QSDR-3T26-055-CHP
    QSDR-3T26-060-CHP
    QSDR-3T32-070-CHP
    QSDR-3T32-085-CHP
    QSDR-3T32-110-CHP
    QSDR-3T32-140-CHP
    QSDR-3T32-180-CHP
    QSDR-3T32-250-CHP
    QSDR-3T32-400-CHP
    QSDR-3T32-800-CHP
    QSDR-4T35-060-CHP
    QSDR-4T35-070-CHP
    QSDR-4T35-085-CHP
    QSDR-4T40-100-CHP
    QSDR-4T40-130-CHP
    QSDR-4T40-180-CHP
    QSDR-4T40-300-CHP
    QSDR-4T40-600-CHP
    QSDR-5T42-060-CHP
    QSDR-5T42-080-CHP
    QSDR-5T42-110-CHP
    QSDR-5T42-150-CHP
    QSDR-5T42-200-CHP
    QSDR-5T42-300-CHP
    QSDR-5T42-600-CHP

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    全長

    (mm)

    刃先距離

    (mm)

    		最小発注数量
    3
    26
    左
    71.6
    7.5
    1個
    3
    26
    左
    71.6
    7.5
    1個
    3
    32
    左
    77.6
    7.5
    1個
    3
    32
    左
    77.6
    7.5
    1個
    3
    32
    左
    77.6
    7.5
    1個
    3
    32
    左
    77.6
    7.5
    1個
    3
    32
    左
    77.6
    7.5
    1個
    3
    32
    左
    77.6
    7.5
    1個
    3
    32
    左
    77.6
    7.5
    1個
    3
    32
    左
    77.6
    7.5
    1個
    4
    35
    左
    80.6
    8
    1個
    4
    35
    左
    80.6
    8
    1個
    4
    35
    左
    80.6
    8
    1個
    4
    40
    左
    85.6
    8
    1個
    4
    40
    左
    85.6
    8
    1個
    4
    40
    左
    85.6
    8
    1個
    4
    40
    左
    85.6
    8
    1個
    4
    40
    左
    85.6
    8
    1個
    5
    42
    左
    87.6
    8.5
    1個
    5
    42
    左
    87.6
    8.5
    1個
    5
    42
    左
    87.6
    8.5
    1個
    5
    42
    左
    87.6
    8.5
    1個
    5
    42
    左
    87.6
    8.5
    1個
    5
    42
    左
    87.6
    8.5
    1個
    5
    42
    左
    87.6
    8.5
    1個
    3
    26
    右
    71.6
    7.5
    1個
    3
    26
    右
    71.6
    7.5
    1個
    3
    32
    右
    77.6
    7.5
    1個
    3
    32
    右
    77.6
    7.5
    1個
    3
    32
    右
    77.6
    7.5
    1個
    3
    32
    右
    77.6
    7.5
    1個
    3
    32
    右
    77.6
    7.5
    1個
    3
    32
    右
    77.6
    7.5
    1個
    3
    32
    右
    77.6
    7.5
    1個
    3
    32
    右
    77.6
    7.5
    1個
    4
    35
    右
    80.6
    8
    1個
    4
    35
    右
    80.6
    8
    1個
    4
    35
    右
    80.6
    8
    1個
    4
    40
    右
    85.6
    8
    1個
    4
    40
    右
    85.6
    8
    1個
    4
    40
    右
    85.6
    8
    1個
    4
    40
    右
    85.6
    8
    1個
    4
    40
    右
    85.6
    8
    1個
    5
    42
    右
    87.6
    8.5
    1個
    5
    42
    右
    87.6
    8.5
    1個
    5
    42
    右
    87.6
    8.5
    1個
    5
    42
    右
    87.6
    8.5
    1個
    5
    42
    右
    87.6
    8.5
    1個
    5
    42
    右
    87.6
    8.5
    1個
    5
    42
    右
    87.6
    8.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
    25,858円
    ( 28,444円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    1コーナ仕様のインサートと高剛性セルフクランプ機構により、深溝加工や突切り加工に対し安定した切削性能と優れた切りくず排出性を可能にする溝入れ工具シリーズ。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 本商品はアダプタのみです。インサートは別売りです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
