三菱マテリアル

C-STUP-C 小物部品加工用ボーリングバー TPインサート対応

C-STUP-C 小物部品加工用ボーリングバー TPインサート対応
通常単価(税別)
33,665円～153,022円
税込単価
37,032円～168,324円
通常出荷日：2日目

【特長】・自動旋盤に対応した超硬シャンクにより、びびり振動を抑制・超硬シャンクタイプの全長は90mm、...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

F形ボーリングバー TP○○インサート対応

三菱マテリアル

F形ボーリングバー TP○○インサート対応
通常価格(税別)： 11,880円 (税込価格：13,068円)

通常出荷日：在庫品1日目

よく一緒に見られています

F形ボーリングバー TP○○インサート対応（超硬シャンク）

三菱マテリアル

F形ボーリングバー TP○○インサート対応（超硬シャンク）
通常価格(税別)： 42,266円 (税込価格：46,493円)

通常出荷日：2 日目

未確定：候補が14型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

自動旋盤に対応した超硬シャンク90mm、140mm、180mm

干渉対策でシャンクを切断する必要はありません。

  • 最小加工径はΦ10mmから
  • 内部給油式
  • スクリューオン式

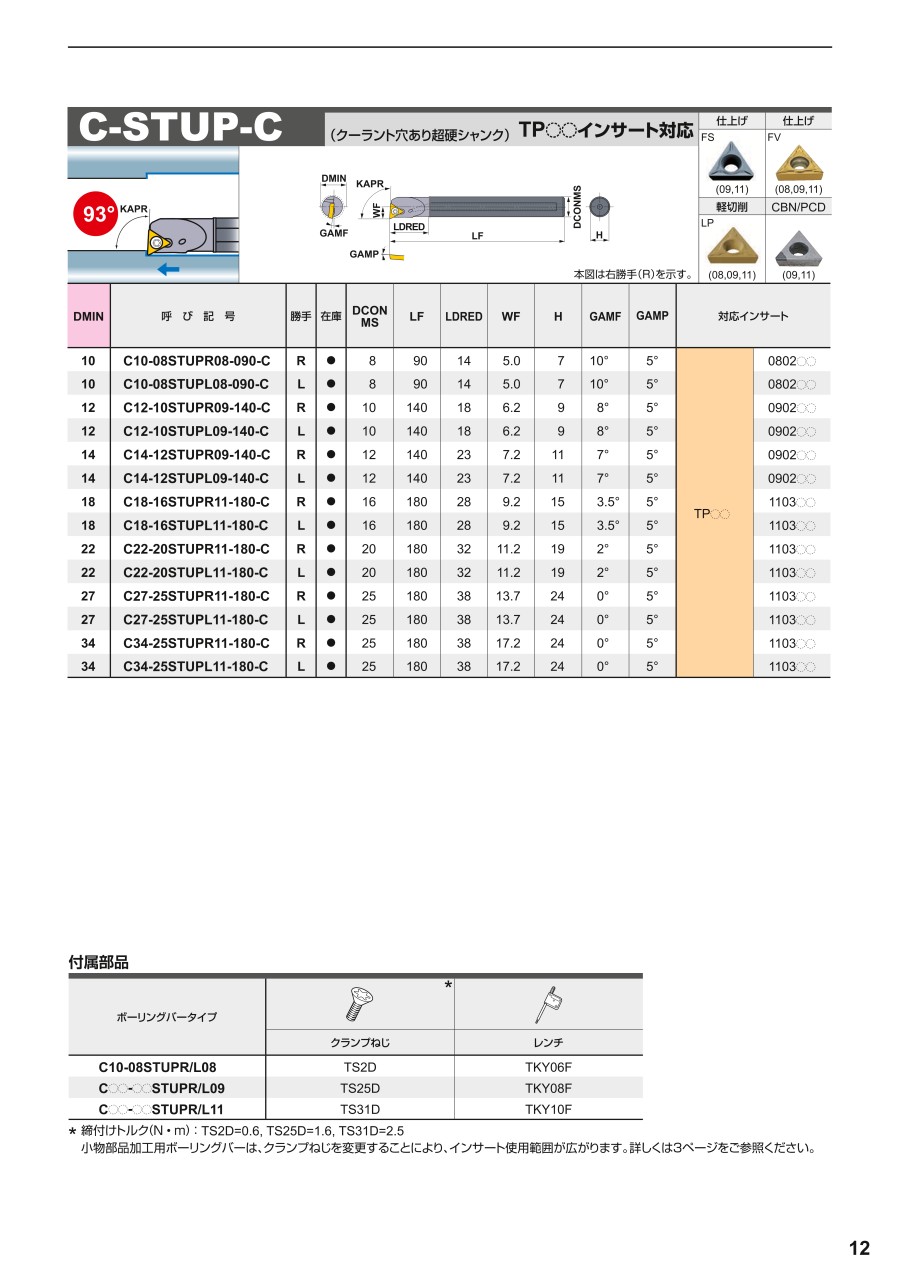

外形図

本図は右勝手（R）を示す。

規格表

DMIN呼び記号勝手DCONMSLFLDREDWFHGAMFGAMPKAPR対応インサート
10C10-08STUPR08-090-CR890145.0710°5°93°TP◯◯0802◯◯
10C10-08STUPL08-090-CL890145.0710°5°93°0802◯◯
12C12-10STUPR09-140-CR10140186.298°5°93°0902◯◯
12C12-10STUPL09-140-CL10140186.298°5°93°0902◯◯
14C14-12STUPR09-140-CR12140237.2117°5°93°0902◯◯
14C14-12STUPL09-140-CL12140237.2117°5°93°0902◯◯
18C18-16STUPR11-180-CR16180289.2153.5°5°93°1103◯◯
18C18-16STUPL11-180-CL16180289.2153.5°5°93°1103◯◯
22C22-20STUPR11-180-CR201803211.2192°5°93°1103◯◯
22C22-20STUPL11-180-CL201803211.2192°5°93°1103◯◯
27C27-25STUPR11-180-CR251803813.7240°5°93°1103◯◯
27C27-25STUPL11-180-CL251803813.7240°5°93°1103◯◯
34C34-25STUPR11-180-CR251803817.2240°5°93°1103◯◯
34C34-25STUPL11-180-CL251803817.2240°5°93°1103◯◯




選定サポート情報

シリーズ一覧表

インサート形状ホルダータイプ最小加工径
DMIN		シャンク径
DCONMS		切込み角
KAPR		シャンク材質経済性刃先強度倣い加工内部給油深穴加工
（L/D≧6）		インサート掲載ページ
80°菱形7°ポジティブインサートSCLC9～228～2095°超硬 ◎ ◎◎メーカーカタログの11
80°菱形11°ポジティブインサートSCLP12～2210～2095°超硬 ◎ ◎◎メーカーカタログの17
三角形7°ポジティブインサートSTUC9～278～2093°超硬◎  ◎◎メーカーカタログの23
三角形11°ポジティブインサートSTUP10～228～2093°超硬◎  ◎◎メーカーカタログの25
55°菱形7°ポジティブインサートSDUC14～2710～2093°超硬  ◎◎◎メーカーカタログの18
55°菱形7°ポジティブインサートSDQC13～2510～20107.5°超硬  ◎◎◎メーカーカタログの18
トリゴン形7°ポジティブインサートSWUC10～228～2093°超硬◎◎ ◎◎メーカーカタログの27


付属部品

ボーリングバータイプ                                                                       *

インサートクランプねじレンチ
C10-08STUPR/L08TS2DTKY06F
C○○-○○STUPR/L09TS25DTKY08F
C○○-○○STUPR/L11TS31DTKY10F

*締付けトルク（N・m）：TS2D=0.6、TS25D=1.6、TS31D=2.5

型番リスト

表示件数
  • 1
    • 型番
    C10-08STUPL08-090-C
    C10-08STUPR08-090-C
    C12-10STUPL09-140-C
    C12-10STUPR09-140-C
    C14-12STUPL09-140-C
    C14-12STUPR09-140-C
    C18-16STUPL11-180-C
    C18-16STUPR11-180-C
    C22-20STUPL11-180-C
    C22-20STUPR11-180-C
    C27-25STUPL11-180-C
    C27-25STUPR11-180-C
    C34-25STUPL11-180-C
    C34-25STUPR11-180-C

    適合チップ切れ刃長

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    適合チップ

    クランプねじ

    レンチ

    推奨締付けトルク

    (N・m)

    		最小発注数量
    08
    左
    10
    8
    90
    TP〇〇0802〇〇
    TS2D
    TKY06F
    0.6
    1個
    08
    右
    10
    8
    90
    TP〇〇0802〇〇
    TS2D
    TKY06F
    0.6
    1個
    09
    左
    12
    10
    140
    TP〇〇0902〇〇
    TS25D
    TKY08F
    1.6
    1個
    09
    右
    12
    10
    140
    TP〇〇0902〇〇
    TS25D
    TKY08F
    1.6
    1個
    09
    左
    14
    12
    140
    TP〇〇0902〇〇
    TS25D
    TKY08F
    1.6
    1個
    09
    右
    14
    12
    140
    TP〇〇0902〇〇
    TS25D
    TKY08F
    1.6
    1個
    11
    左
    18
    16
    180
    TP〇〇1103〇〇
    TS31D
    TKY10F
    2.5
    1個
    11
    右
    18
    16
    180
    TP〇〇1103〇〇
    TS31D
    TKY10F
    2.5
    1個
    11
    左
    22
    20
    180
    TP〇〇1103〇〇
    TS31D
    TKY10F
    2.5
    1個
    11
    右
    22
    20
    180
    TP〇〇1103〇〇
    TS31D
    TKY10F
    2.5
    1個
    11
    左
    27
    25
    180
    TP〇〇1103〇〇
    TS31D
    TKY10F
    2.5
    1個
    11
    右
    27
    25
    180
    TP〇〇1103〇〇
    TS31D
    TKY10F
    2.5
    1個
    11
    左
    34
    25
    180
    TP〇〇1103〇〇
    TS31D
    TKY10F
    2.5
    1個
    11
    右
    34
    25
    180
    TP〇〇1103〇〇
    TS31D
    TKY10F
    2.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,665円
    ( 37,032円 )
    2日目
    33,665円
    ( 37,032円 )
    2日目
    38,037円
    ( 41,841円 )
    2日目
    38,037円
    ( 41,841円 )
    2日目
    47,219円
    ( 51,941円 )
    2日目
    47,219円
    ( 51,941円 )
    2日目
    67,039円
    ( 73,743円 )
    2日目
    67,039円
    ( 73,743円 )
    2日目
    100,558円
    ( 110,614円 )
    2日目
    100,558円
    ( 110,614円 )
    2日目
    153,022円
    ( 168,324円 )
    2日目
    153,022円
    ( 168,324円 )
    2日目
    153,022円
    ( 168,324円 )
    2日目
    153,022円
    ( 168,324円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・自動旋盤に対応した超硬シャンクにより、びびり振動を抑制
    ・超硬シャンクタイプの全長は90mm、140mm、180mmがあります、干渉対策でのシャンク切断が不要
    ・内部給油対応（クーラント穴付き）で、深穴加工でも安定給油が可能

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    C-STUP-C 小物部品加工用ボーリングバー TPインサート対応のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    C-STUP-C 小物部品加工用ボーリングバー TPインサート対応
    H-STUP-C 小物部品加工用ボーリングバー TPインサート対応
    H-STUP 小物部品加工用ボーリングバー TPインサート対応
    S-STUP-C 小物部品加工用ボーリングバー 穴あり鋼シャンク TP〇〇インサート対応
    C-SDUC-C 小物部品加工用ボーリングバー DCインサート対応
    C-SCLC-C 小物部品加工用ボーリングバー CCインサート対応
    メーカー三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル
    通常価格33,665円-15,666円15,229円13,698円 -46,271円 -33,665円 -
    通常出荷日2日目2日目2日目2日目2日目2日目
    加工用途内径・通し穴内径・通し穴内径・通し穴内径・通し穴倣い内径・通し穴 / 端面・止まり穴
    適合チップ形状T（三角形）T（三角形）T（三角形）T（三角形）D（55°ひし形）C（80°ひし形）
    適合チップ逃げ角ポジ11°（P）ポジ11°（P）ポジ11°（P）ポジ11°（P）ポジ7°（C）ポジ7°（C）
    切込み角U：93°（オフセットあり）U：93°（オフセットあり）U：93°（オフセットあり）U：93°（オフセットあり）U：93°（オフセットあり）L：95°（オフセットあり）
    クランプ方式スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)
