タンガロイ・ねじ切り用インサート/シャープエッジ VGT10

製品特長・仕様

製品の基本仕様・特長

• 刃先のすくい面
• 同一インサートを左右どちらの勝手ホルダにも取付け可能

ねじ切り用

2 コーナインサート  ピッチ：0.4 - 2 mm、刃先角：55°, 60°

材種  SH725

PVD 材種 SH725
小型部品加工に最適化された（Ti, Al）N 膜と耐チッピング性に優れる超硬母材を採用。膜の密着性に優れるシャープな切れ刃を実現。

耐溶着性・耐摩耗性に優れる
平滑な切れ刃が溶着を防止し、コーティング膜の剥離を抑制。耐摩耗性に優れ、現状材種よりも長寿命を実現。

高い耐塑性変形性
耐塑性変形性に優れる超硬母材により、安定した長寿命が得られる。

性能・試験情報

工具剛性

測定手順：刃先位置測定（No.1）→加工→刃先位置測定（No.2）
刃先位置 = 測定値No.1 とNo.2 の差

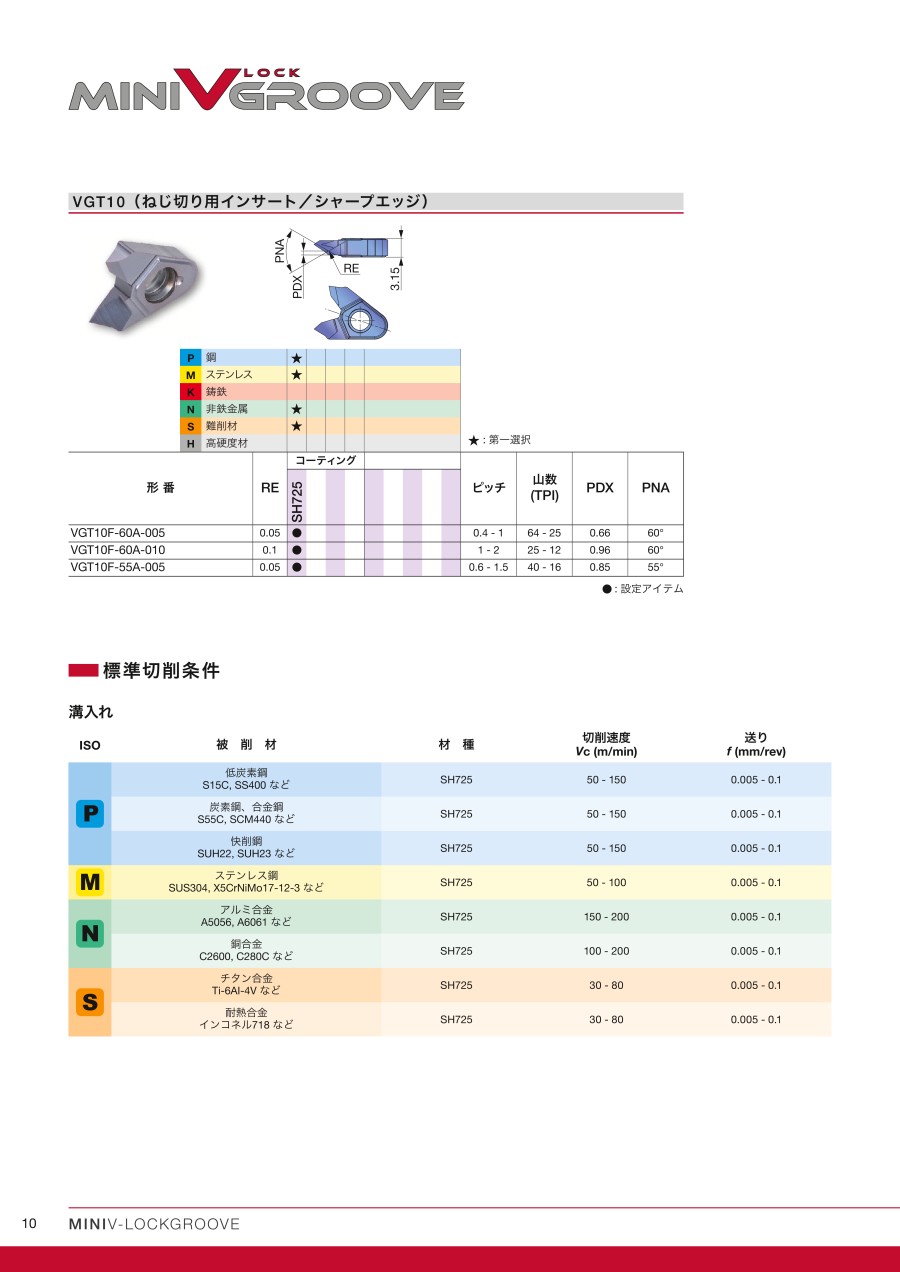

外形図

推奨切削条件

推奨切削条件表

ねじ切り

適用被削材

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
