タンガロイ

端面溝入れ用丸シャンクバイト JS-STCFL18

端面溝入れ用丸シャンクバイト JS-STCFL18
通常単価(税別)
21,248円～23,584円
税込単価
23,373円～25,942円
通常出荷日：1日目

【特長】・最小加工径Φ6mmの端面溝加工が可能・シャープな切れ刃と高いクランプ剛性により、加工面品位に...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

最小加工径φ6mmの端面溝加工が可能！

  • シャープな切れ刃と高いクランプ剛性により、加工面品位に優れる

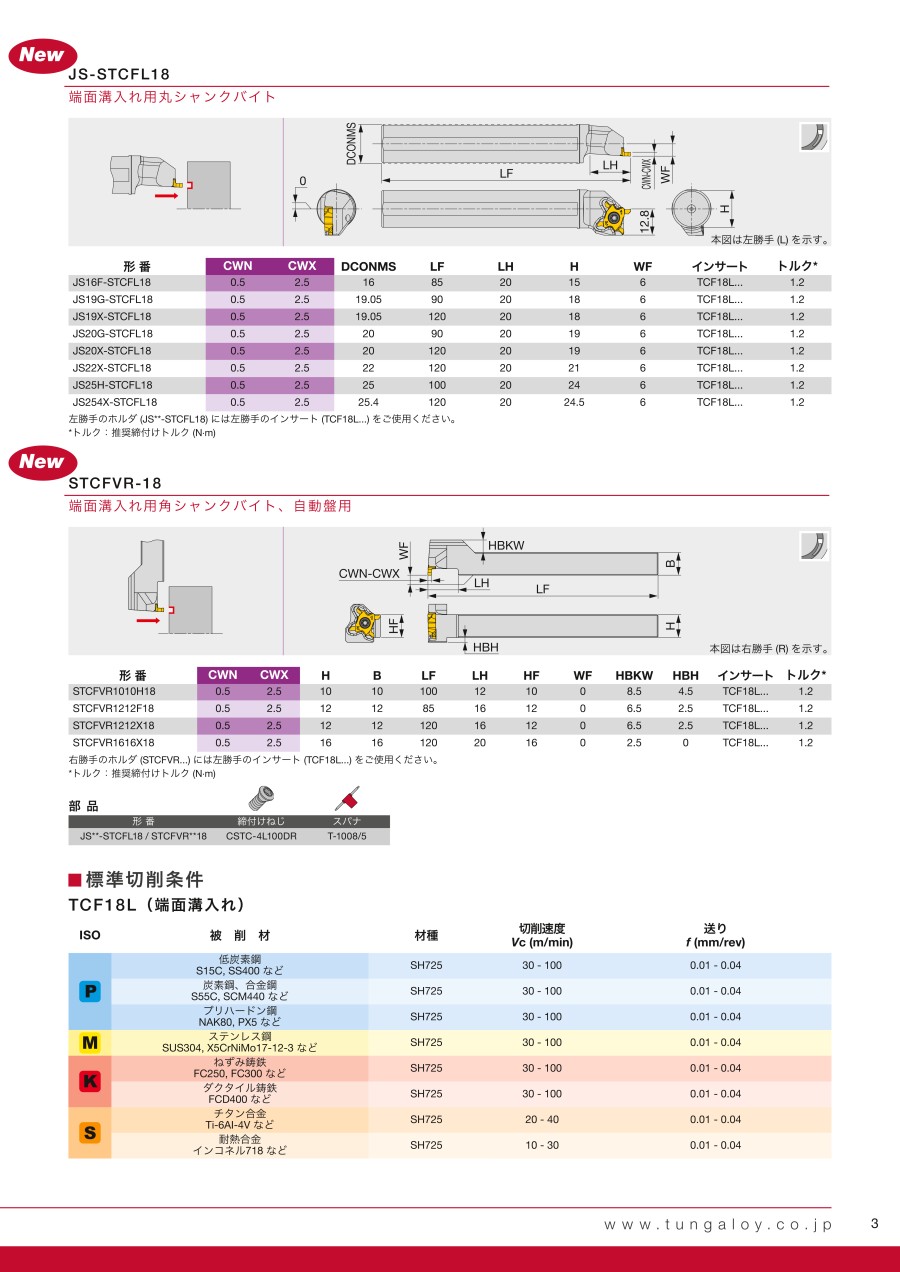

外形図

端面溝入れ用丸シャンクバイト JS-STCFL18 外形図-1
端面溝入れ用丸シャンクバイト JS-STCFL18 外形図-2

本図は左勝手（L） を示す。

使用方法・使用事例

使用事例

加工部品名バルブ部品シャフト（カーエアコン部品）
ホルダJS16F-STCFL18JS19X-STCFL18
インサートTCF18L200F-005TCF18L100F-005
材種SH725SH725
被削材SUS304S20C
端面溝入れ用丸シャンクバイト JS-STCFL18 使用事例-1端面溝入れ用丸シャンクバイト JS-STCFL18 使用事例-3
切削条件溝幅:
CW （mm）		21
溝深さ:
CDX （mm）		12
切削速度:
Vc （m/min）		5060
送り:
f （mm/rev）		0.040.01
加工形態端面溝入れ端面溝入れ
切削油湿式湿式
結果端面溝入れ用丸シャンクバイト JS-STCFL18 使用事例-2
TetraMini-Cut は、高剛性なホルダとクランプシステムにより、びびりがなくなりインサート寿命が3 倍となった。		端面溝入れ用丸シャンクバイト JS-STCFL18 使用事例-4
他社品は寸法不良が発生していたが、TetraMini-Cut は、高剛性クランプによって寸法が安定し、工具寿命が2 倍となった。

推奨切削条件

推奨切削条件表

TCF18L（端面溝入れ）

端面溝入れ用丸シャンクバイト JS-STCFL18 推奨切削条件表

選定サポート情報

部品

端面溝入れ用丸シャンクバイト JS-STCFL18 部品

型番リスト

表示件数
  • 1
    • 型番
    JS16F-STCFL18
    JS19G-STCFL18
    JS19X-STCFL18
    JS20G-STCFL18
    JS20X-STCFL18
    JS22X-STCFL18
    JS25H-STCFL18
    JS254X-STCFL18

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    		最小発注数量
    15
    15
    85
    1個
    18
    18
    90
    1個
    18
    18
    120
    1個
    19
    19
    90
    1個
    19
    19
    120
    1個
    21
    21
    120
    1個
    24
    24
    100
    1個
    24.5
    24.5
    120
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    21,248円
    ( 23,373円 )
    1日目
    22,924円
    ( 25,216円 )
    1日目
    22,924円
    ( 25,216円 )
    1日目
    22,924円
    ( 25,216円 )
    1日目
    22,924円
    ( 25,216円 )
    1日目
    22,924円
    ( 25,216円 )
    1日目
    23,584円
    ( 25,942円 )
    1日目
    23,584円
    ( 25,942円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・最小加工径Φ6mmの端面溝加工が可能
    ・シャープな切れ刃と高いクランプ剛性により、加工面品位に優れる

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
