高送り加工用 TXN03・EXN03/-C/-N・HXN03/-C形カッタ用インサートLNMU-MJ

製品特長・仕様

• UER タイプは小さな切込み角により、切りくず厚みが薄くなり、刃先の負荷が低減し工具寿命が延長。
• 経済性に優れる両面4 コーナインサートの採用
• UER タイプは長い突き出し加工にも最適

チップブレーカ

• MJ 形：切りくず排出性に優れる汎用ブレーカ

材種

• AH3225: 耐摩耗性と耐欠損性に優れた材種で、鋼およびステンレス加工に最適l
• AH130: 耐欠損性に優れた材種で、ステンレス鋼やチタン合金の加工に最適
• AH8015: 耐摩耗性に優れた材種で、高硬度材や鋳鉄加工に最適

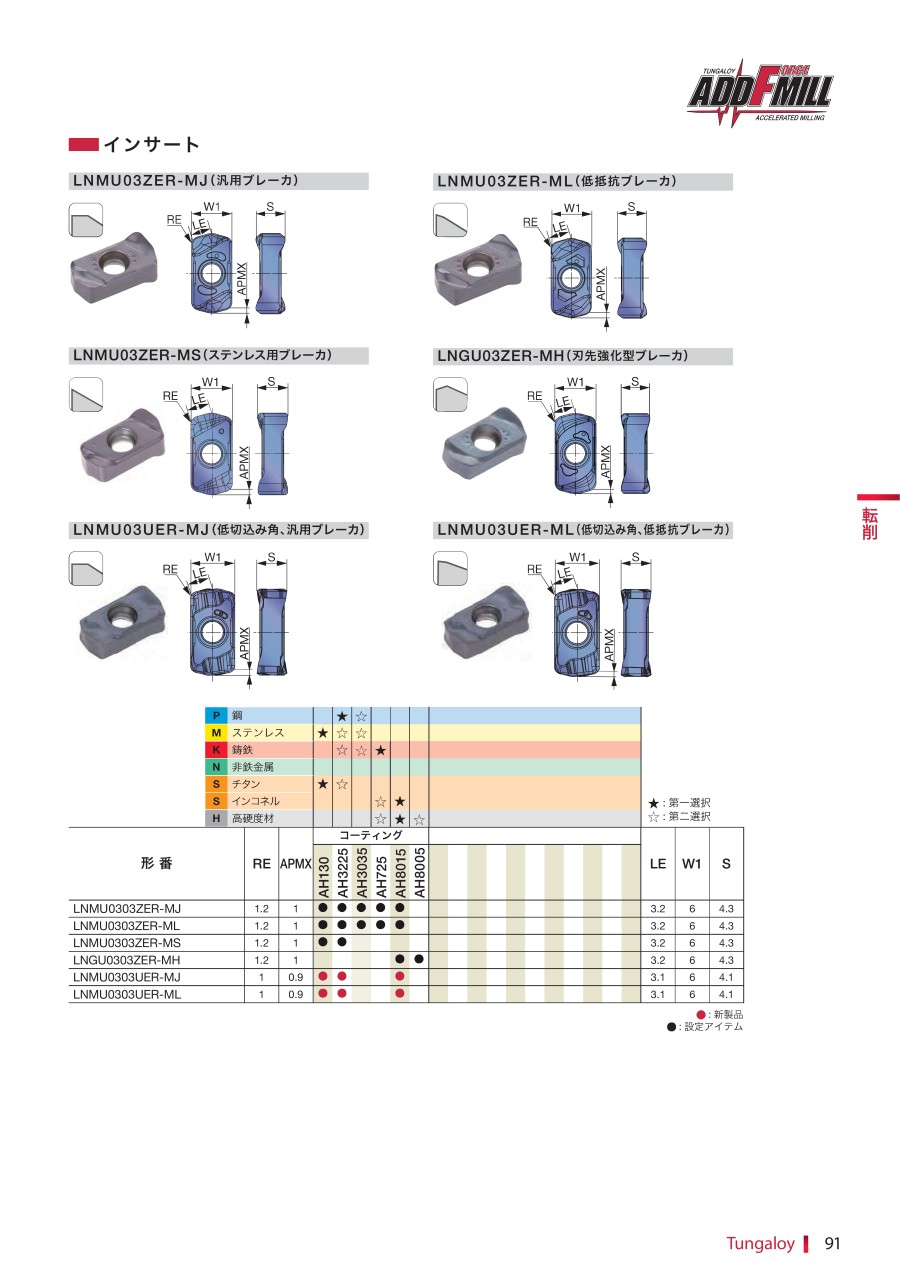

外形図

使用方法・使用事例

使用方法

プログラム上の刃先形状

通常のプログラム作成時のコーナRはR1.5 で設定して下さい。これよりも大きなRで設定すると喰い込みが発生します。プログラム作成時の設定コーナRにおける削り残し量（t1）と喰い込み量（t2）を下表に示します。

LNMU0303UER...使用時

推奨切削条件

推奨切削条件表

切削条件時の注意

• 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
• 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので、回転速度と送り速度を下げてご使用ください。
• 上記は標準シャンクの標準切削条件です。ロングシャンクでは刃数が異なる場合がありますのでご注意下さい。ロングシャンクの切削条件についてはデジタルカタログ左下の使用上の注意を参照願います。
• 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の1/2程度から除々にアップし機械の動力、振動などを見極めてご使用ください。

適用被削材
