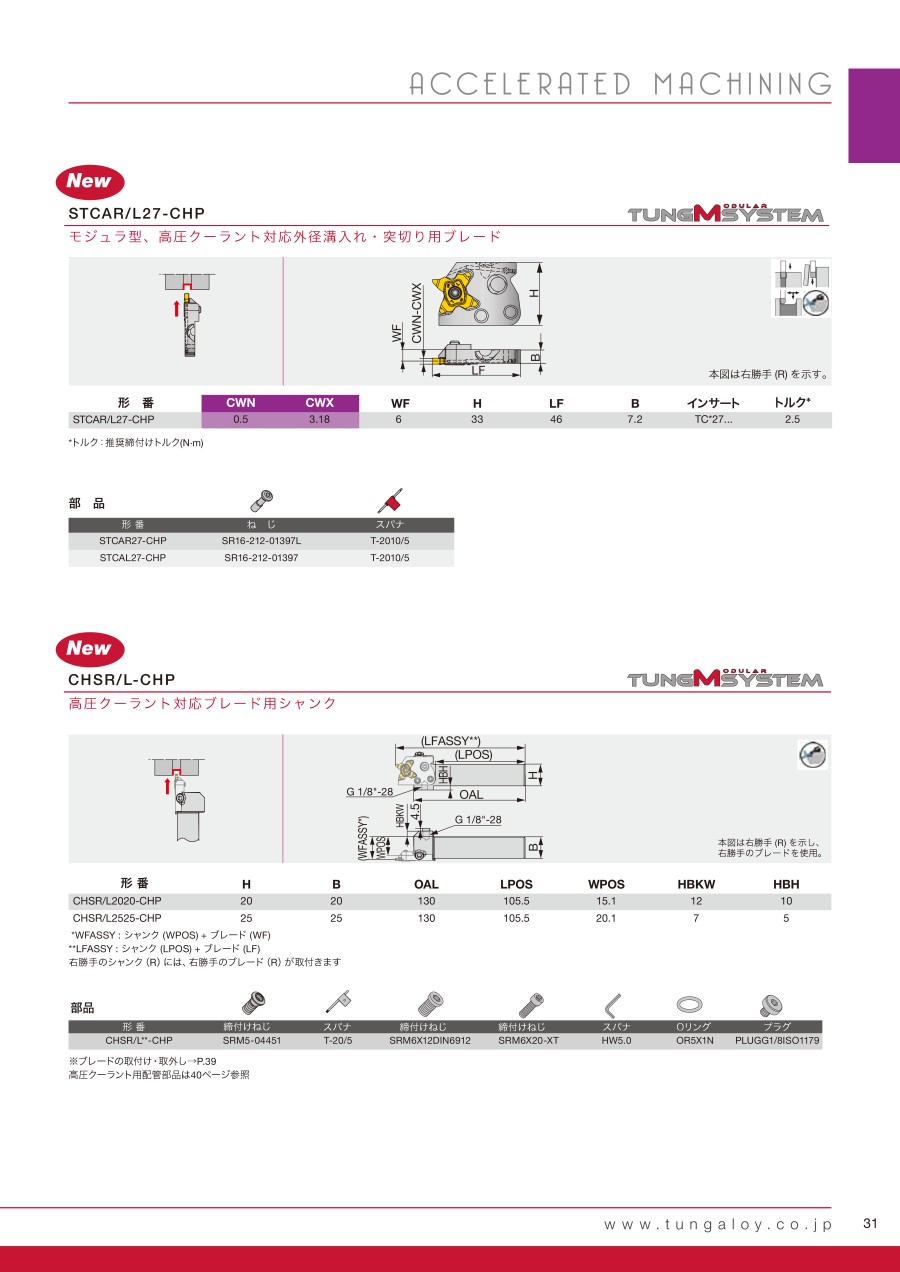

外径溝入れ・突切り用ブレード STCAR/L27-CHP

製品特長・仕様

高圧クーラント対応CHP 型ホルダ

切削油がダイレクトに刃先に供給されることにより、優れた切りくず処理性と安定した長寿命を実現

外形図

本図は右勝手（R） を示す。

使用方法・使用事例

使用方法

CHPタイプブレードの取付け・取外し時

4 本すべてのスクリューを取外し、Oリングがしっかりと取付けられていることを確認する。

ブレードを取付け、ボトムクランプ用スクリュー2 本を締め付ける。

中央の固定用スクリューを締め付ける。

斜め挿入用のロングスクリューを締め付ける。

※各部品は本体購入時に組み込まれています。

推奨切削条件

推奨切削条件表

選定サポート情報

部品

注意・禁止事項

ご使用上の注意点

コーナ交換方法

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
