タンガロイ

直角肩加工用 TPD／EPD／ELD05形カッタ用インサートSDMT・SDHT05形

直角肩加工用 TPD／EPD／ELD05形カッタ用インサートSDMT・SDHT05形
通常単価(税別)
800円～900円
税込単価
880円～990円
通常出荷日：1日目～5日目

四角形片面仕様インサート 4コーナ使用可能。【特長】・MJ形、AJ形ブレーカを設定。設定材種：AH72...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

ミル 平面加工用 T/EMD4400、T/EGD4400用インサート

タンガロイ

ミル 平面加工用 T/EMD4400、T/EGD4400用インサート
通常価格(税別)： 844円 (税込価格：928円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミル 転削加工用 TAD／EADインサート

タンガロイ

ミル 転削加工用 TAD／EADインサート
通常価格(税別)： 885円 (税込価格：974円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

■最適化されたインサート形状

  • 快切削性を追求した 4 コーナのポジインサートに、幅広い被削材加工で高切削性能を発揮する材種を設定。
    良好な切粉処理性能は、小型機械での小物部品の高い安定性と生産性を実現します。



直角肩加工用 TPD／EPD／ELD05形カッタ用インサートSDMT・SDHT05形 製品仕様01

性能・試験情報

■加工可能領域（炭素鋼, S55C）

直角肩加工用 TPD／EPD／ELD05形カッタ用インサートSDMT・SDHT05形 製品仕様02

カッタ：TPD05R032M16.0E06 （φ32 mm）
インサート：SDMT050204PN-MJ
材種：AH725
切削速度：Vc = 180 m/min
切削油：乾式
機械：立形 M/C, BT30



■加工可能領域（アルミ合金, A7020）

直角肩加工用 TPD／EPD／ELD05形カッタ用インサートSDMT・SDHT05形 製品仕様03

カッタ：TPD05R032M16.0E06 （φ 32 mm）
インサート：SDHT050204FN-AJ
材種：TH10
切削速度：Vc = 400 m/min
切削油：乾式
機械：立形 M/C, BT30

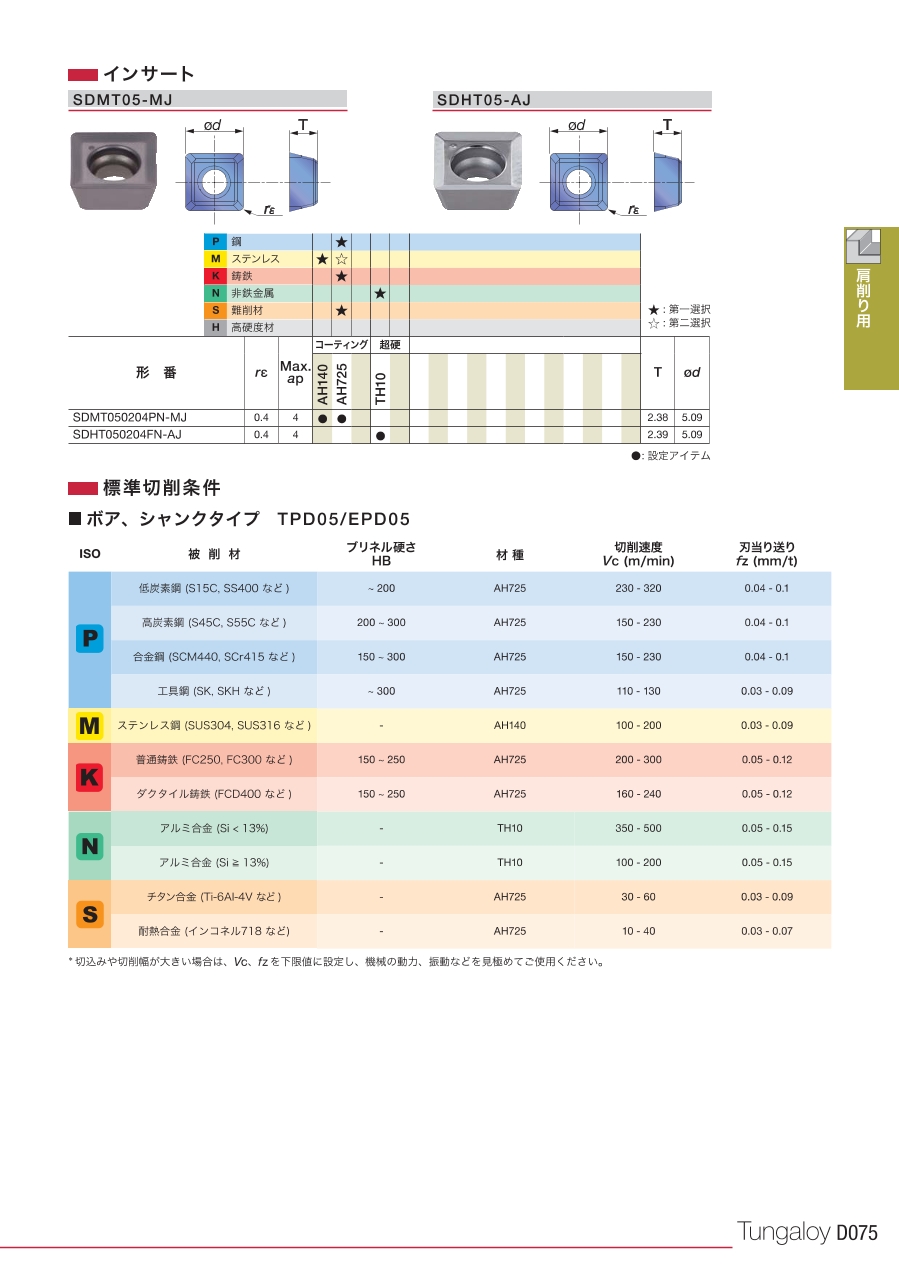

外形図

直角肩加工用 TPD／EPD／ELD05形カッタ用インサートSDMT・SDHT05形 外形図01

SDMT05-MJ

直角肩加工用 TPD／EPD／ELD05形カッタ用インサートSDMT・SDHT05形 外形図02

 SDHT05-AJ

型番リスト

表示件数
  • 1
    • 型番
    SDHT050204FN-AJ-TH10
    SDMT050204PN-MJ-AH140
    SDMT050204PN-MJ-AH725

    被削材

    材種分類

    材種

    精度

    ホーニング

    寸法 T

    (mm)

    トラスココード

    		最小発注数量
    非鉄金属
    超硬
    TH10
    H
    なし
    2.39
    701-6450
    10個
    ステンレス鋼
    コーティング
    AH140
    M
    あり
    2.38
    701-6506
    10個
    鋼 / 鋳鉄 / 非鉄金属
    コーティング
    AH725
    M
    あり
    2.38
    701-6514
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    900円
    ( 990円 )
    1日目
    800円
    ( 880円 )
    1日目
    800円
    ( 880円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    四角形片面仕様インサート 4コーナ使用可能。
    【特長】
    ・MJ形、AJ形ブレーカを設定。設定材種：AH725、AH140、TH10。
    ・直角肩加工用 TungQuad TPD／EPD/ELD05形カッタ用インサート。
    ・MJ形：汎用。切れ味と強度を両立。AJ形：アルミ加工用。
    【用途】
    ・直角肩加工用。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 【発注単位数量についてご案内】発注単位数量10個単位となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
