スクリューオン式交換式ボーリングヘッド S-SWLXR/L-H

製品特長・仕様

New ヘッドの特長

• 最新インサート形状&材種が適用可能であり高生産性&安定加工を実現
• 内部給油機構により飛躍的に切りくず排出性を向上
• フラット部により簡単に芯高さセットアップおよび調整が可能

ヘッドサイズ : S25, S32, S40
ヘッド内部からの給油

New ヘッドは既存のシャンクおよびアダプタに装着可能

防振バー（10D 以下）

鋼シャンク（4D 以下）

PSC アダプタ（鋼: 3D以下、超硬: 5D以下）

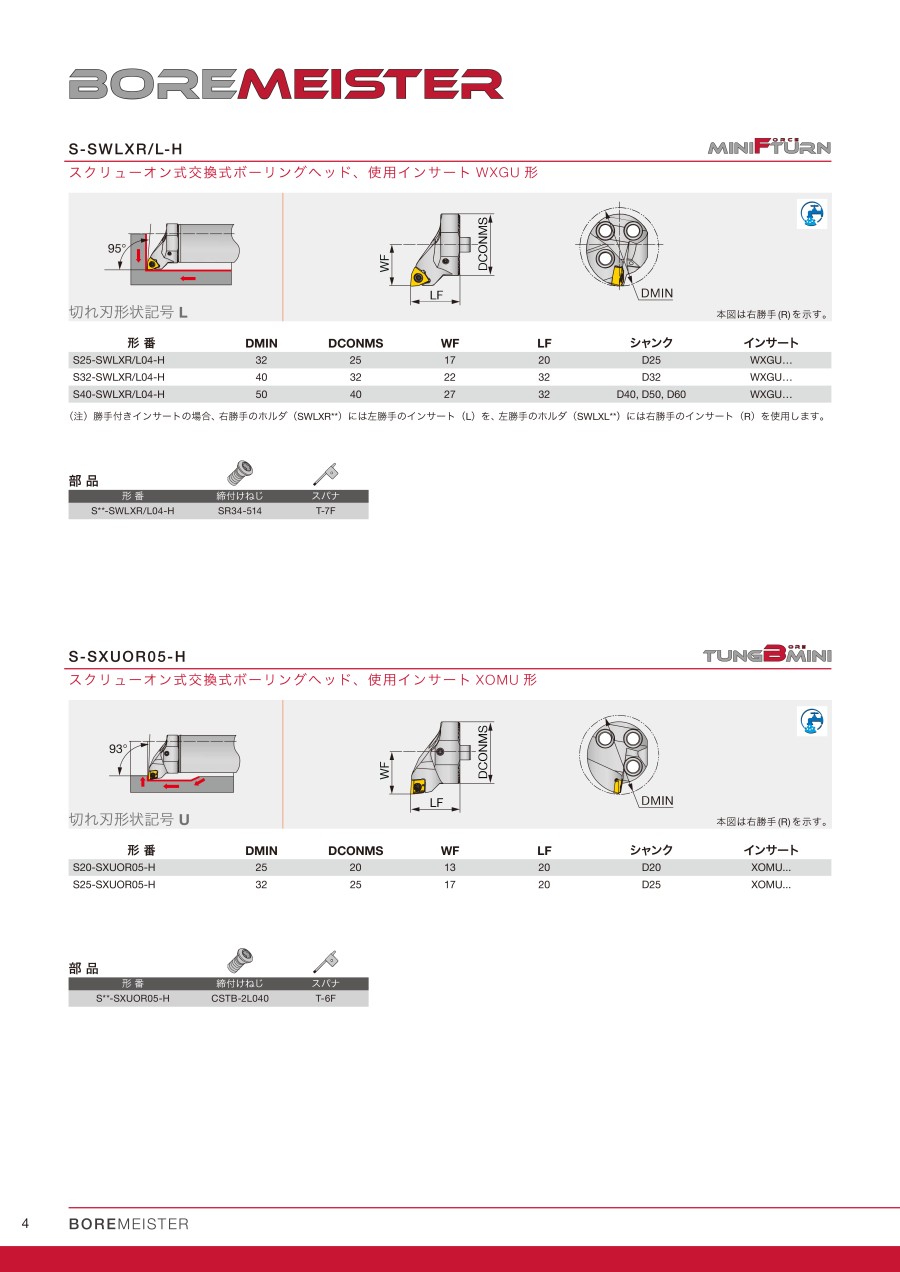

外形図

切れ刃形状記号L

本図は右勝手（R） を示す。

選定サポート情報

部品

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
