タンガロイ

ねじ止め式高送り加工用柄付きカッタ EXLS

ねじ止め式高送り加工用柄付きカッタ EXLS
通常単価(税別)
17,130円～44,550円
税込単価
18,843円～49,005円

驚異の加工能率と信頼性を実現する小径高送りカッタ。ねじ止め式高送り加工用柄付き...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • カッタ本体には、チップは付属しておりません。
未確定：候補が16型番あります。
    数量：

    商品情報

    製品特長・仕様

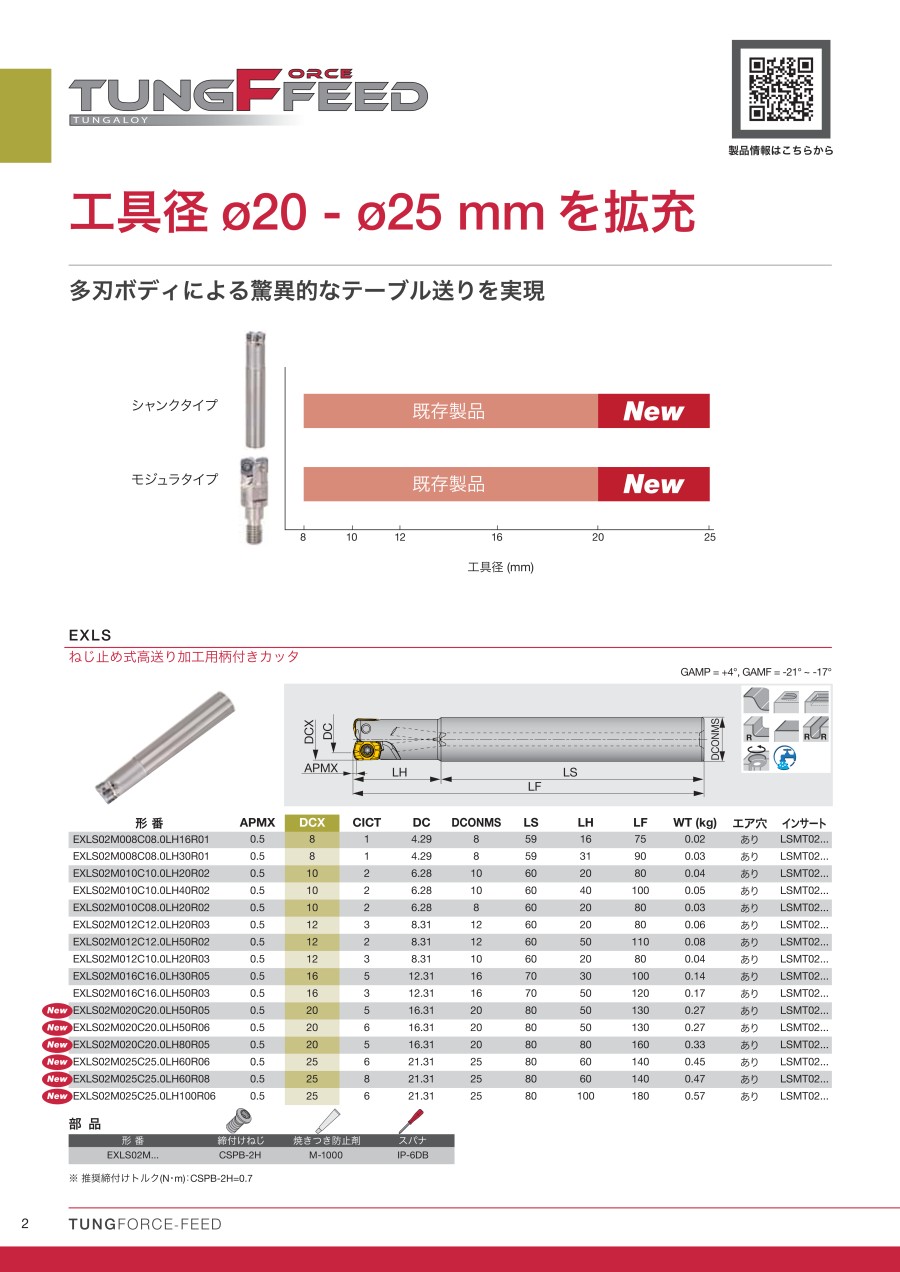

    工具径φ20 - φ25 mmを拡充

    多刃ボディによる驚異的なテーブル送りを実現

    ねじ止め式高送り加工用柄付きカッタ EXLS 工具径o20 - o25 mmを拡充

    外形図

    ねじ止め式高送り加工用柄付きカッタ EXLS 外形図

    GAMP = +4°, GAMF = -21° ～ -17°

    使用方法・使用事例

    使用事例

    被削材金型
    加工部品名EXLS02M012C12.0LH50R02 （φ12, CICT = 2）
    カッタLSMT0202ZER-HM
    インサートAH3225
    材種SKD61 （45HRC）
    ねじ止め式高送り加工用柄付きカッタ EXLS 使用事例-1
    切削条件切削速度 : Vc （m/min）113
    刃当り送り : fz （mm/t）0.5 （他社品：fz = 0.1）
    切込み : ap （mm）0.3
    切削幅 : ae （mm）12
    加工形状平面加工
    切削油エアブロー
    使用機械立形M/C, BT50
    結果ねじ止め式高送り加工用柄付きカッタ EXLS 使用事例-2
    高強度なTungForce-Feed は、高硬度鋼加工でも欠損なく安定した加工が可能であった。
    従来品と比較して5 倍の加工能率を達成した。

    推奨切削条件

    推奨切削条件表

    ねじ止め式高送り加工用柄付きカッタ EXLS 推奨切削条件表-1
    ねじ止め式高送り加工用柄付きカッタ EXLS 推奨切削条件表-2

    選定サポート情報

    部品

    ねじ止め式高送り加工用柄付きカッタ EXLS 部品

    ※ 推奨締付けトルク（N・m）：CSPB-2H=0.7

    注意・禁止事項

    安全上の注意点

    • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
    • 切れ刃が鋭利なため素手でさわらないでください。
    • 切れ味を確認して早めに工具交換を行ってください。
    • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
      また、不水溶性切削油を使用する場合は防火対策が必要です。

    型番リスト

    表示件数
  • 1
    • 型番
    EXLS02M008C08.0LH16R01
    EXLS02M008C08.0LH30R01
    EXLS02M010C08.0LH20R02
    EXLS02M010C10.0LH20R02
    EXLS02M010C10.0LH40R02
    EXLS02M012C10.0LH20R03
    EXLS02M012C12.0LH20R03
    EXLS02M012C12.0LH50R02
    EXLS02M016C16.0LH30R05
    EXLS02M016C16.0LH50R03
    EXLS02M020C20.0LH50R05
    EXLS02M020C20.0LH50R06
    EXLS02M020C20.0LH80R05
    EXLS02M025C25.0LH60R06
    EXLS02M025C25.0LH60R08
    EXLS02M025C25.0LH100R06

    刃径 D

    (φ)

    全長 (L)

    (mm)

    首下長（ℓ1）

    (mm)

    シャンク径 (d)

    (mm)

    刃数

    (枚)

    		最小発注数量
    8
    75
    16
    8
    1
    1個
    8
    90
    31
    8
    1
    1個
    10
    80
    20
    8
    2
    1個
    10
    80
    20
    10
    2
    1個
    10
    100
    40
    10
    2
    1個
    12
    80
    20
    10
    3
    1個
    12
    80
    20
    12
    3
    1個
    12
    110
    50
    12
    2
    1個
    16
    100
    30
    16
    5
    1個
    16
    120
    50
    16
    3
    1個
    20
    130
    50
    20
    5
    1個
    20
    130
    50
    20
    6
    1個
    20
    160
    80
    20
    5
    1個
    25
    140
    60
    25
    6
    1個
    25
    140
    60
    25
    8
    1個
    25
    180
    100
    25
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,130円
    ( 18,843円 )
    1日目
    18,320円
    ( 20,152円 )
    1日目
    17,130円
    ( 18,843円 )
    1日目
    17,130円
    ( 18,843円 )
    1日目
    18,320円
    ( 20,152円 )
    1日目
    22,400円
    ( 24,640円 )
    1日目
    22,400円
    ( 24,640円 )
    1日目
    22,400円
    ( 24,640円 )
    1日目
    31,590円
    ( 34,749円 )
    1日目
    29,670円
    ( 32,637円 )
    1日目
    38,100円
    ( 41,910円 )
    1日目
    40,650円
    ( 44,715円 )
    1日目
    40,730円
    ( 44,803円 )
    1日目
    42,300円
    ( 46,530円 )
    1日目
    43,610円
    ( 47,971円 )
    1日目
    44,550円
    ( 49,005円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    驚異の加工能率と信頼性を実現する小径高送りカッタ。ねじ止め式高送り加工用柄付きカッタ。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • カッタ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
