SEC-スミデュアルミル DMSW 08000M型

製品特長・仕様

製品の基本仕様・特長

• 複合円弧形状の切れ刃により小さい切込角と大きな切込みを同時に実現
  1刃当たりの送り量最大3.5mm/tの高能率加工が可能
• 小さい切込角により切削抵抗を背分力方向へ制御
  工具突出し量が長い加工でも、びびらずに安定

性能・試験情報

• 複合円弧形状の切れ刃により、小さい切込角と大きな切込みを両立
  1刃当たりの送り量最大3.5mm/tの高能率加工が可能

• インサートは両面6コーナー仕様で経済的。安心感のある厚さ7mmを採用

従来品

DMSW型

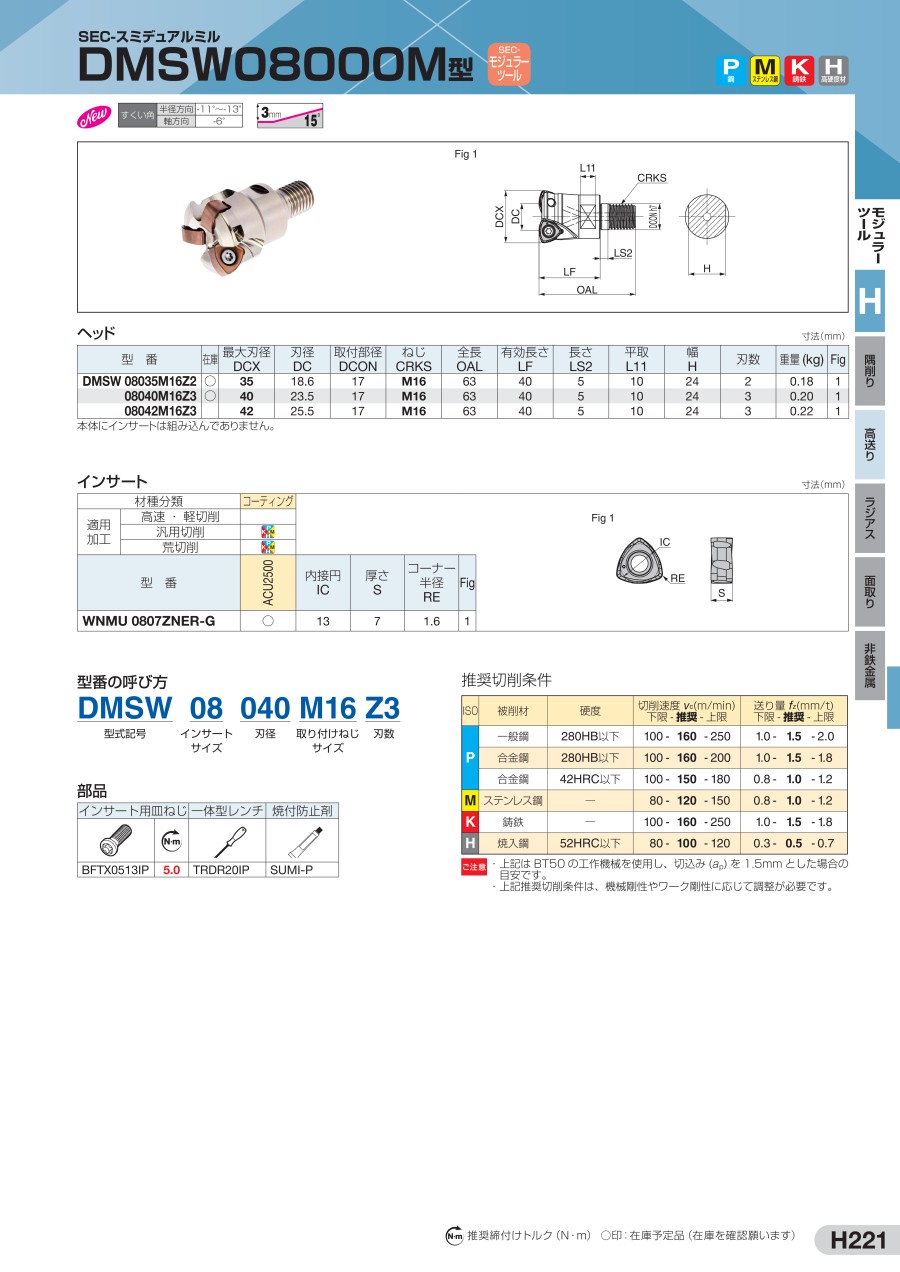

外形図

推奨切削条件

推奨切削条件表

ご注意

• 上記はBT50 の工作機械を使用し、切込み（a_p） を1.5mm とした場合の目安です。
• 上記推奨切削条件は、機械剛性やワークの剛性に応じて調整が必要です。

選定サポート情報

選定サポート情報

部品

シリーズ構成

注意・禁止事項

コーナー部加工時の注意  _{※コーナー部には、想定した隅R形状に対して削り残しや食い込みが生じます。}

DMSW 型
隅R	削り残し量	食い込み量	Fig
2.0	1.22	0	1
2.5	1.08	0	1
3.0	0.95	0	1
3.5	0.83	0.04	2

ヘリカル加工時の注意点

• 基準径以上の場合、中央部へそ残りは同一カッタ横送りで削除できます。
• 基準径未満の場合、中央部へそ残りは同一カッタでは削除できません。
