住友電工ハードメタル

SumiDrill WDX型・PDL型・PCT型用インサート WDXT-M

SumiDrill WDX型・PDL型・PCT型用インサート WDXT-M
通常単価(税別)
733円～1,254円
税込単価
806円～1,379円
通常出荷日：2日目～3日目

ACM300はステンレス鋼転削加工の第一推奨材種、高強度超硬合金と超多層コーティングの採用により、耐摩...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • キャッチコピー以外の材種特長につきましてはメーカーサイトをご覧ください。
未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

ACM300

  • ステンレス鋼転削加工の第一推奨材種
  • 高強度超硬合金と超多層コーティングの採用により、耐摩耗性と耐欠損性を高次で両立

新開発のステンレス鋼加工用のM型ブレーカによる切りくず制御により、安定した穴品位を達成。

SumiDrill WDX型・PDL型・PCT型用インサート WDXT-M 新開発のステンレス鋼加工用のM型ブレーカによる切りくず制御により、安定した穴品位を達成。
使用工具：WDX200D3S25
インサート：WDXT063006-M（ACM300）
被削材：SUS316L
切削条件： vc=150m/min, f =0.08mm/rev, H=60mm Wet

外形図

SumiDrill WDX型・PDL型・PCT型用インサート WDXT-M 外形図

M型  ステンレス鋼加工用

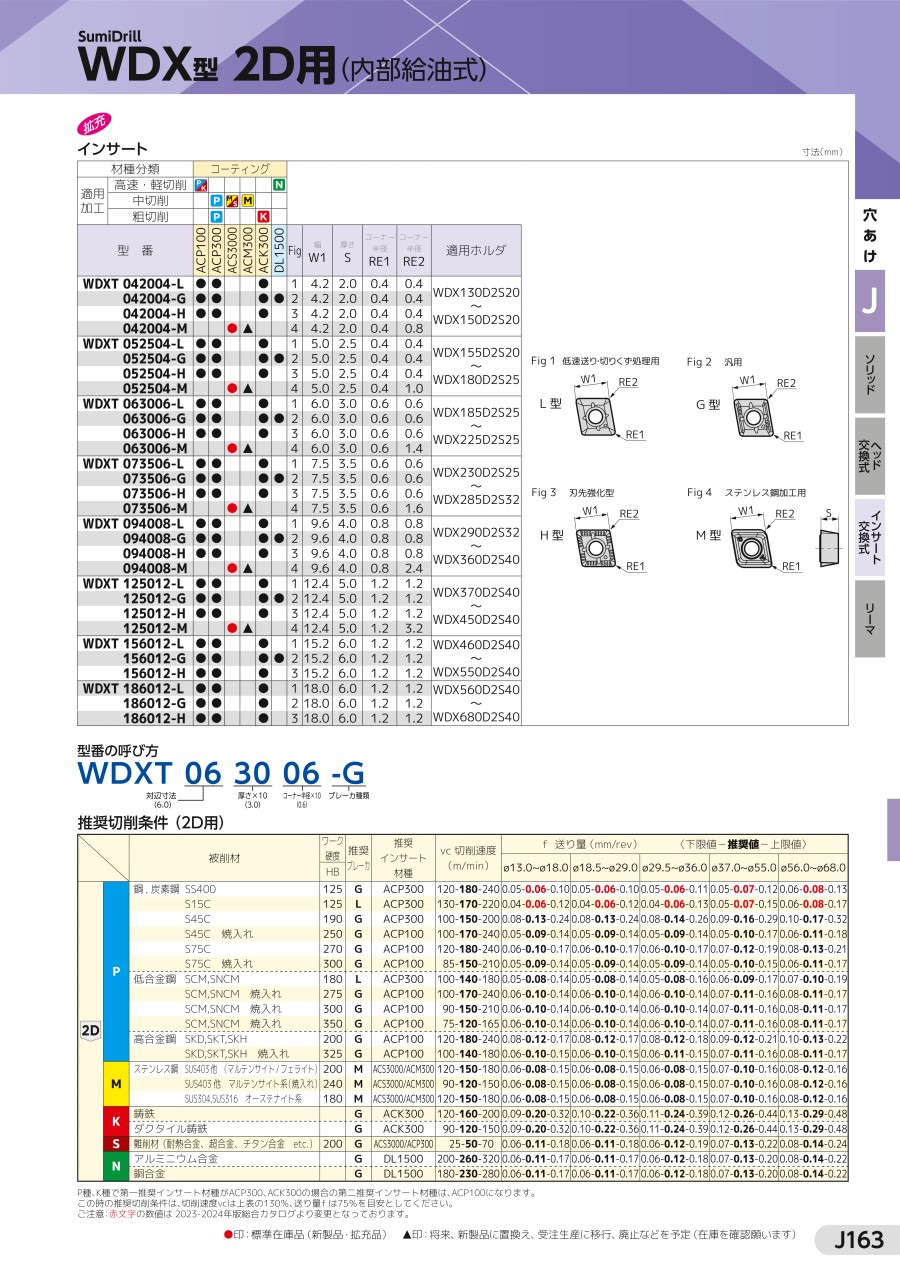

推奨切削条件

推奨切削条件表

SumiDrill WDX型・PDL型・PCT型用インサート WDXT-M 推奨切削条件表

P種、K種で第一推奨インサート材種がACP300、ACK300の場合の第二推奨インサート材種は、ACP100になります。
この時の推奨切削条件は、切削速度vcは上表の130%、送り量f は75%を目安としてください。

選定サポート情報

SumiDrill WDX型・PDL型・PCT型用インサート WDXT-M 選定サポート情報

インサート選択ガイド-いろいろ選べるWDX型インサートシリーズ

SumiDrill WDX型・PDL型・PCT型用インサート WDXT-M インサート選択ガイド-いろいろ選べるWDX型インサートシリーズ

※ 200HB 以上の高硬度鋼加工及び鋼高速加工の場合、ACP100 が第1 推奨となります。

型番リスト

表示件数
  • 1
    • 型番
    WDXT042004-M-ACM300
    注文停止中
    WDXT042004-M-ACS3000
    WDXT052504-M-ACM300
    注文停止中
    WDXT052504-M-ACS3000
    注文停止中
    WDXT063006-M-ACM300
    注文停止中
    WDXT063006-M-ACS3000
    注文停止中
    WDXT073506-M-ACM300
    注文停止中
    WDXT073506-M-ACS3000
    WDXT094008-M-ACM300
    注文停止中
    WDXT094008-M-ACS3000
    WDXT125012-M-ACM300
    WDXT125012-M-ACS3000

    適合本体

    ドリル径（刃径）

    (mm)

    被削材

    チップ幅（平面長さ）

    (mm)

    インサート厚み

    (mm)

    コーナR（半径）

    (mm)

    チップ材質（詳細）

    インサート型番（呼び記号）

    		最小発注数量
    WDX130D2S20～WDX150D2S20/WDX130D3S20～WDX150D3S20/WDX130D4S20～WDX150D4S20/WDX130D5S20～WDX150D5S20
    13.0～15.0
    M (ステンレス鋼)
    4.2
    2
    RE1：0.4、RE2：0.8
    ACM300
    WDXT042004-M
    10個
    WDX130D2S20～WDX150D2S20/WDX130D3S20～WDX150D3S20/WDX130D4S20～WDX150D4S20/WDX130D5S20～WDX150D5S20
    13.0～15.0
    M (ステンレス鋼) / S (耐熱合金、チタン合金)
    4.2
    2
    RE1：0.4、RE2：0.8
    ACS3000
    WDXT042004-M
    10個
    WDX155D2S20～WDX180D2S25/WDX155D3S20～WDX180D3S25/WDX155D4S20～WDX180D4S25/WDX155D5S20～WDX180D5S25/PDL160D2S20/PDL160D3S20/PCT160D3S16/PCT160D5S16
    15.5～18.0
    M (ステンレス鋼)
    5
    2.5
    RE1：0.4、RE2：1.0
    ACM300
    WDXT052504-M
    10個
    WDX155D2S20～WDX180D2S25/WDX155D3S20～WDX180D3S25/WDX155D4S20～WDX180D4S25/WDX155D5S20～WDX180D5S25/PDL160D2S20/PDL160D3S20/PCT160D3S16/PCT160D5S16
    15.5～18.0
    M (ステンレス鋼) / S (耐熱合金、チタン合金)
    5
    2.5
    RE1：0.4、RE2：1.0
    ACS3000
    WDXT052504-M
    10個
    WDX185D2S25～WDX225D2S25/WDX185D3S25～WDX225D3S25/WDX185D4S25～WDX225D4S25/WDX185D5S25～WDX225D5S25/PDL200D2S25/PDL200D3S25/PCT200D3S20/PCT200D5S20
    18.5～22.5
    M (ステンレス鋼)
    6
    3
    RE1：0.6、RE2：1.4
    ACM300
    WDXT063006-M
    10個
    WDX185D2S25～WDX225D2S25/WDX185D3S25～WDX225D3S25/WDX185D4S25～WDX225D4S25/WDX185D5S25～WDX225D5S25/PDL200D2S25/PDL200D3S25/PCT200D3S20/PCT200D5S20
    18.5～22.5
    M (ステンレス鋼) / S (耐熱合金、チタン合金)
    6
    3
    RE1：0.6、RE2：1.4
    ACS3000
    WDXT063006-M
    10個
    WDX230D2S25～WDX285D2S32/WDX230D3S25～WDX285D3S32/WDX230D4S25～WDX285D4S32/WDX230D5S25～WDX280D5S32/PDL250D2S25/PDL250D3S25/PCT250D3S25/PCT250D5S25
    23.0～28.5
    M (ステンレス鋼)
    7.5
    3.5
    RE1：0.6、RE2：1.6
    ACM300
    WDXT073506-M
    10個
    WDX230D2S25～WDX285D2S32/WDX230D3S25～WDX285D3S32/WDX230D4S25～WDX285D4S32/WDX230D5S25～WDX280D5S32/PDL250D2S25/PDL250D3S25/PCT250D3S25/PCT250D5S25
    23.0～28.5
    M (ステンレス鋼) / S (耐熱合金、チタン合金)
    7.5
    3.5
    RE1：0.6、RE2：1.6
    ACS3000
    WDXT073506-M
    10個
    WDX290D2S32～WDX360D2S40/WDX290D3S32～WDX360D3S40/WDX290D4S32～WDX360D4S40/WDX290D5S32～WDX360D5S40/PDL320D2S40/PDL320D3S40/PCT320D3S32/PCT320D5S32
    29.0～36.0
    M (ステンレス鋼)
    9.6
    4
    RE1：0.8、RE2：2.4
    ACM300
    WDXT094008-M
    10個
    WDX290D2S32～WDX360D2S40/WDX290D3S32～WDX360D3S40/WDX290D4S32～WDX360D4S40/WDX290D5S32～WDX360D5S40/PDL320D2S40/PDL320D3S40/PCT320D3S32/PCT320D5S32
    29.0～36.0
    M (ステンレス鋼) / S (耐熱合金、チタン合金)
    9.6
    4
    RE1：0.8、RE2：2.4
    ACS3000
    WDXT094008-M
    10個
    WDX370D2S40～WDX450D2S40/WDX370D3S40～WDX450D3S40/WDX370D4S40～WDX450D4S40/WDX370D5S40～WDX450D5S40/PDL400D2S40/PDL400D3S40/PCT400D3S42/PCT400D5S42
    37.0～45.0
    M (ステンレス鋼)
    12.4
    5
    RE1：1.2、RE2：3.2
    ACM300
    WDXT125012-M
    10個
    WDX370D2S40～WDX450D2S40/WDX370D3S40～WDX450D3S40/WDX370D4S40～WDX450D4S40/WDX370D5S40～WDX450D5S40/PDL400D2S40/PDL400D3S40/PCT400D3S42/PCT400D5S42
    37.0～45.0
    M (ステンレス鋼) / S (耐熱合金、チタン合金)
    12.4
    5
    RE1：1.2、RE2：3.2
    ACS3000
    WDXT125012-M
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    733円
    ( 806円 )
    3日目
    806円
    ( 887円 )
    2日目
    830円
    ( 913円 )
    3日目
    806円
    ( 887円 )
    2日目
    740円
    ( 814円 )
    3日目
    921円
    ( 1,013円 )
    2日目
    786円
    ( 865円 )
    3日目
    862円
    ( 948円 )
    2日目
    1,006円
    ( 1,107円 )
    3日目
    977円
    ( 1,075円 )
    2日目
    1,142円
    ( 1,256円 )
    3日目
    1,254円
    ( 1,379円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ACM300はステンレス鋼転削加工の第一推奨材種、高強度超硬合金と超多層コーティングの採用により、耐摩耗性と耐欠損性を高次で両立。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • キャッチコピー以外の材種特長につきましてはメーカーサイトをご覧ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
