測定用バイス嵩上げブロック
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
MVP100Aの仕様・寸法情報
商品タイプ
ブロック
A(mm)
170
B(mm)
74
C(mm)
100
D(mm)
50
E(mm)
70
F(mm)
22
G(mm)
30
H(mm)
M5×0.8
I(mm)
12
J(mm)
30
K(mm)
10
L(mm)
100
M(mm)
70
N(mm)
M8×1.25
質量(kg)
3.1
材質
A5052
-
-
商品情報
製品特長・仕様
- 測定用バイス専用の嵩上げブロックです。
- ワーク下面を測定する際にストロークにより稼働範囲外になる場合にご活用いただけます。
- 定盤からワーク下面までの隙間が少なく、測定機の操作に支障が出る場合に最適です。
- アルミ製で軽量なため、持ち運びしやすく石定盤を傷つけにくい。

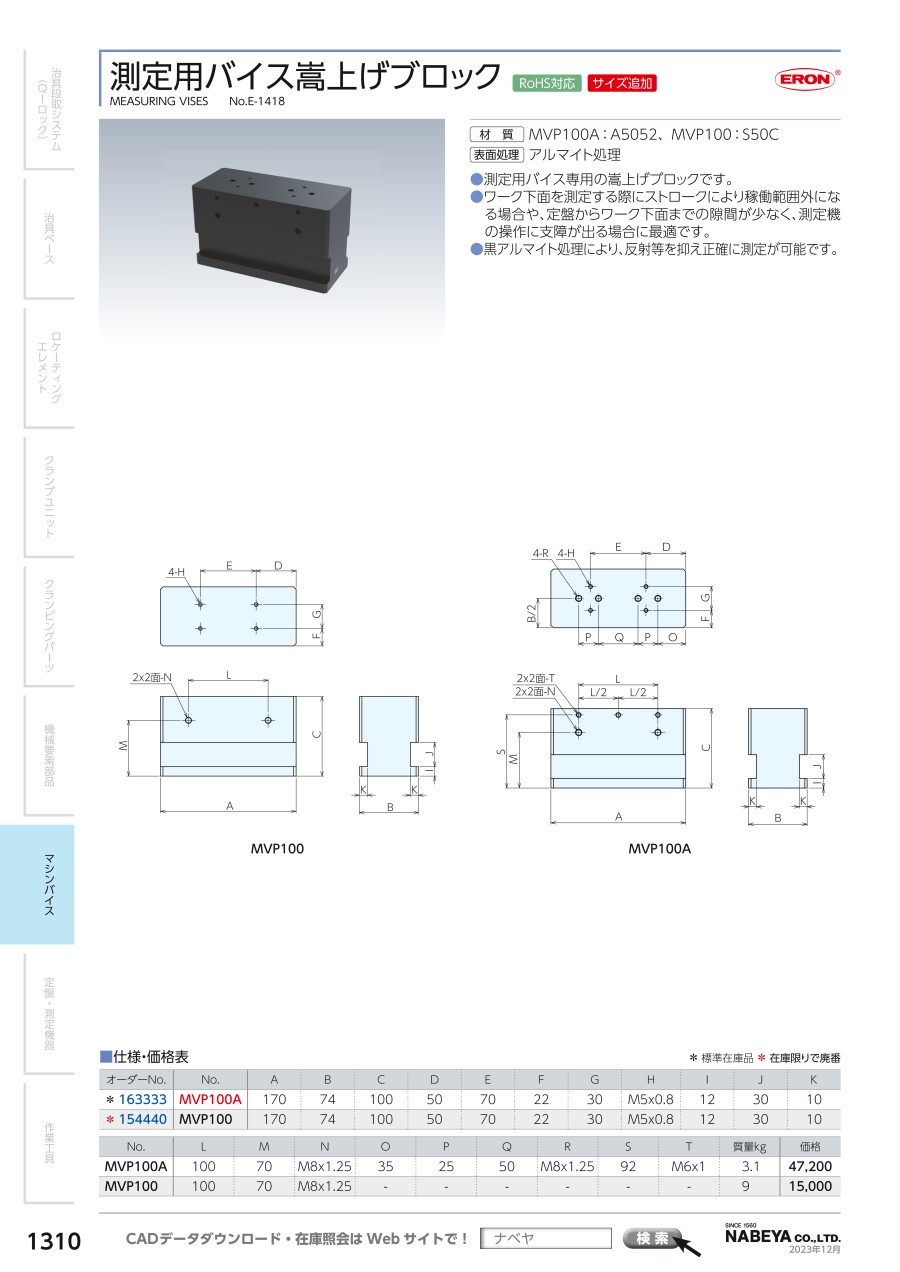

外形図
使用方法・使用事例
使用方法
取付方法
バイスと嵩上げブロックの取付けはソケットスクリュー（SKS05010）をご使用ください。
嵩上げブロックと石定盤の取付けクランプはBCS14Cをご使用いただけます。（石定盤のタップ穴がM14の場合対応）
詳細情報
基本情報
【特長】
・測定用バイス専用の嵩上げブロックです
・ワーク下面を測定する際にストロークにより稼働範囲外になる場合にご活用いただけます
・定盤からワーク下面までの隙間が少なく、測定機の操作に支障が出る場合に最適です
・アルミ製で軽量なため、持ち運びしやすく石定盤を傷つけにくい
