三菱マテリアル

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用
通常単価(税別)
58,801円～70,230円
税込単価
64,681円～77,253円
通常出荷日：2日目

【特長】・外径・端面加工に対応し、溝入れ深さは最大3種類、全100種類以上のモジュラーブレードから、さ...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

GYモジュラーブレード

三菱マテリアル

GYモジュラーブレード
通常価格(税別)： 10,584円 (税込価格：11,642円)

通常出荷日：在庫品1日目

よく一緒に見られています

GYシリーズ PSC 00°ストレートホルダ 外径・ 端面加工用

三菱マテリアル

GYシリーズ PSC 00°ストレートホルダ 外径・ 端面加工用
通常価格(税別)： 58,801円 (税込価格：64,681円)

通常出荷日：2 日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

GYシリーズ既存モジュラーブレードが搭載可能
刃幅や溝入れ深さの選択が豊富で、様々な加工に対応可能

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用 製品の基本仕様・特長-1

推奨最大クーラント圧 : 1Mpa

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用 製品の基本仕様・特長-2

取付けサイズ DCONMS
PSC40, PSC50, PSC63

性能・試験情報

炭素鋼S45C 横送り加工 仕上げ面比較

GYシリーズは突出しが短いモジュラーブレードを使用することで、特に横送り加工時に優れた剛性を発揮する。

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用 炭素鋼S45C　横送り加工　仕上げ面比較

＜切削条件＞
被削材 : S45C φ150mm
刃 幅 : 3mm
切削速度 : vc = 180m/min
加工形態 : 横送り加工  湿式切削  外部給油（クーラント圧 1.0Mpa）

PSC取付繰返し精度

工具交換時の繰返し精度が3軸ともに±2μm以下を実現しました。

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用 PSC取付繰返し精度

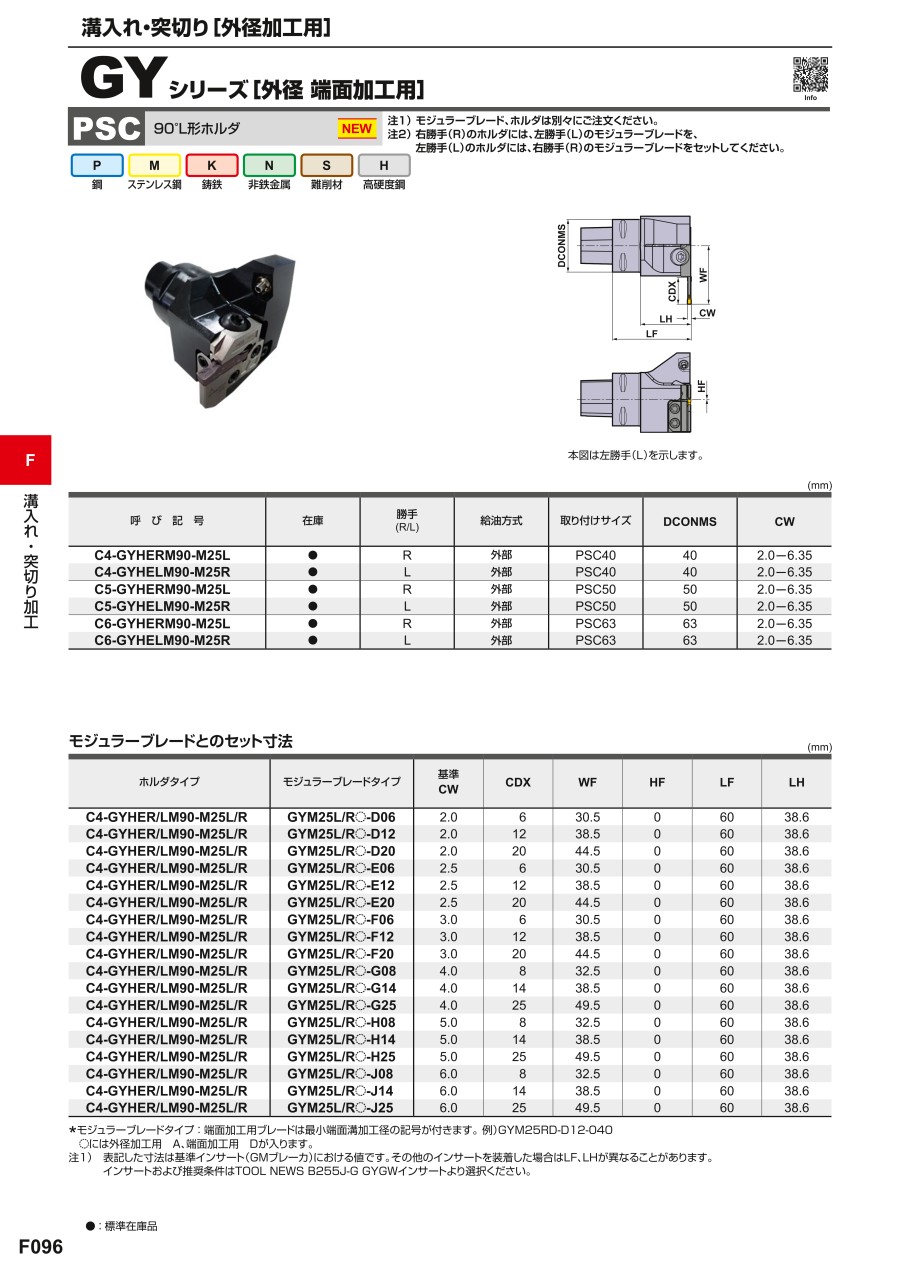

外形図

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用 外形図

本図は左勝手（L）を示します。

推奨切削条件

適用被削材

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用 適用被削材

選定サポート情報

対応部品

GYシリーズ PSC 90°L形ホルダ 外径・端面加工用 対応部品

* 締付けトルク（N・m） : GY06013M=6.0, TS55=5.0
   ノズル交換キー : NZKH050S（別売り）

注意・禁止事項

右勝手（R）のホルダには、左勝手（L）のモジュラーブレードを、左勝手（L）のホルダには、右勝手（R）のモジュラーブレードをセットしてください。

型番リスト

表示件数
  • 1
    • 型番
    C4-GYHELM90-M25R
    C4-GYHERM90-M25L
    C5-GYHELM90-M25R
    C5-GYHERM90-M25L
    C6-GYHELM90-M25R
    C6-GYHERM90-M25L

    勝手

    頭部

    (mm)

    刃先距離

    (mm)

    適合モジュラーブレード

    		最小発注数量
    右
    38.6
    30.5、32.5、38.5、44.5、49.5
    GYM25R〇-〇〇
    1個
    左
    38.6
    30.5、32.5、38.5、44.5、49.5
    GYM25L〇-〇〇
    1個
    右
    38.6
    33.0、35.0、41.0、47.0、52.0
    GYM25R〇-〇〇
    1個
    左
    38.6
    33.0、35.0、41.0、47.0、52.0
    GYM25L〇-〇〇
    1個
    右
    46.6
    40.0、42.0、48.0、54.0、59.0
    GYM25R〇-〇〇
    1個
    左
    46.6
    40.0、42.0、48.0、54.0、59.0
    GYM25L〇-〇〇
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    58,801円
    ( 64,681円 )
    2日目
    58,801円
    ( 64,681円 )
    2日目
    64,483円
    ( 70,931円 )
    2日目
    64,483円
    ( 70,931円 )
    2日目
    70,230円
    ( 77,253円 )
    2日目
    70,230円
    ( 77,253円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・外径・端面加工に対応し、溝入れ深さは最大3種類、全100種類以上のモジュラーブレードから、さまざまな加工にあったモジュラーブレードの選択が可能。例えば横送り加工では、溝入れ深さの短いモジュラーブレードを選択することで、剛性が高く、びびり振動を抑制
    ・効率的かつ的確に切削油剤を刃先に供給できるよう、本体装着クーラントノズルは任意の角度約±10°に調整が可能
    ・工具交換時の繰り返し精度±2マイクロメートルを実現、工具交換も容易

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    GYシリーズ PSC 90°L形ホルダ 外径・端面加工用のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    GYシリーズ PSC 90°L形ホルダ 外径・端面加工用
    GYシリーズ PSC 00°ストレートホルダ 外径・ 端面加工用
    GYシリーズ PSC 50°ぬすみ加工用ホルダ
    GYモジュラーホルダ（外径50°ぬすみ加工用ホルダ）
    外径溝入れ加工用バイト Jシリーズ JSVGR／L形
    TungT-Clampシリーズ 外径溝入れ・ねじ切り加工用ホルダ FLSR/L形
    メーカー三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアルタンガロイタンガロイ
    通常価格58,801円-58,801円 -58,801円 -11,795円 -8,459円 -20,738円 -
    通常出荷日2日目2日目2日目2日目1日目1日目
    加工用途端面溝入れ端面溝入れぬすみ溝入れ / 端面溝入れ / ぬすみ / 倣い / 横送り / 突っ切り溝入れ溝入れ
    適合刃幅(mm)2.0～6.352.0～6.352.0～6.352、2.5、3、3.18、4、4.75、5、6、6.350.33～21～3
    最大溝深さ(mm)6、8、12、14、20、256、8、12、14、20、250.50.50.7～5.54.5
    ホルダ角度(°)900505000
    タイプモジュラー型（ブレード）モジュラー型（ブレード）モジュラー型（ブレード）モジュラー型（ブレード）一体型一体型
