タンガロイ

スクリューオン式ヘッド、後挽き用

スクリューオン式ヘッド、後挽き用 QC12-JSEGR10
通常単価(税別)
11,427円
税込単価
12,570円
通常出荷日：1日目

抜群の工具操作性と加工精度を実現したヘッド交換式工具。【特長】・ヘッドサイズの統一化・優れた繰り返し位...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

レバーロック式ヘッド QC16-PTL2NR

タンガロイ

レバーロック式ヘッド QC16-PTL2NR
通常価格(税別)： 13,710円 (税込価格：15,081円)

通常出荷日：1 日目

よく一緒に見られています

スクリューオン式ヘッド QC16-JSVJ2BR

タンガロイ

スクリューオン式ヘッド QC16-JSVJ2BR
通常価格(税別)： 13,710円 (税込価格：15,081円)

通常出荷日：1 日目

型番:

QC12-JSEGR10
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

QC12-JSEGR10の仕様・寸法情報

加工用途
外径 / 後引き
適合チップ形状
ISO規格外
適合チップ切れ刃長
10
勝手
右
切込み角
ISO規格外
クランプ方式
スクリューオン(S)
シャンク高さ(mm)
12
シャンク幅(mm)
12
全長(mm)
19.5
シャンク材質
鋼
適合チップ
J10ER□□
クランプねじ
CSTB-2.5
スパナ
T-8F
推奨締付けトルク(N・ｍ)
1.2
シャンク断面H/B
12
-
-

商品情報

製品特長・仕様

製品の基本仕様・特長

シャンクを機上に設置したまま、ヘッド交換のみで段取替えが可能です。

スクリューオン式ヘッド、後挽き用 特長1

ヘッド交換式工具は、ヘッド脱着時の繰り返し位置精度がz軸、x軸とも5μm以下を示し、高精度な加工が可能です。

実加工前後の刃先位置の変化量*

*刃先位置変化量：各測定値と初期刃先位置（=0）の差



X方向

スクリューオン式ヘッド、後挽き用 特長2
  • インサート：DCGT11T302FN-JS SH725
  • 被削材：S45C
  • 切削速度：Vc=100m/min
  • 送り：0.07mm/rev
  • 切込み：ap=1.0mm
  • 加工形態：外径切削加工
  • 切削油：湿式

Z方向

スクリューオン式ヘッド、後挽き用 特長3

機械に合わせたシャンク長さのラインナップにより、多くの機械に対応が可能です。
同一のカップリング形状のため、ヘッドの共有化が可能です。

スクリューオン式ヘッド、後挽き用 特長4

ヘッド取付けねじを外すことで容易に脱着ができ、スムーズな工具交換が可能です。
独自のカップリング形状により、良好な刃先位置精度を実現します。

スクリューオン式ヘッド、後挽き用 特長5

性能・試験情報

ヘッド脱着時の刃先変動量

スクリューオン式ヘッド、後挽き用 性能試験情報1

工具セットアップ時間の合計

60～75%交換時間を削減

スクリューオン式ヘッド、後挽き用 性能試験情報4

ヘッド交換式工具／一体式工具［内部給油（ホース接続）］／一体式工具［外部給油または内部給油（ダイレクト接続）］

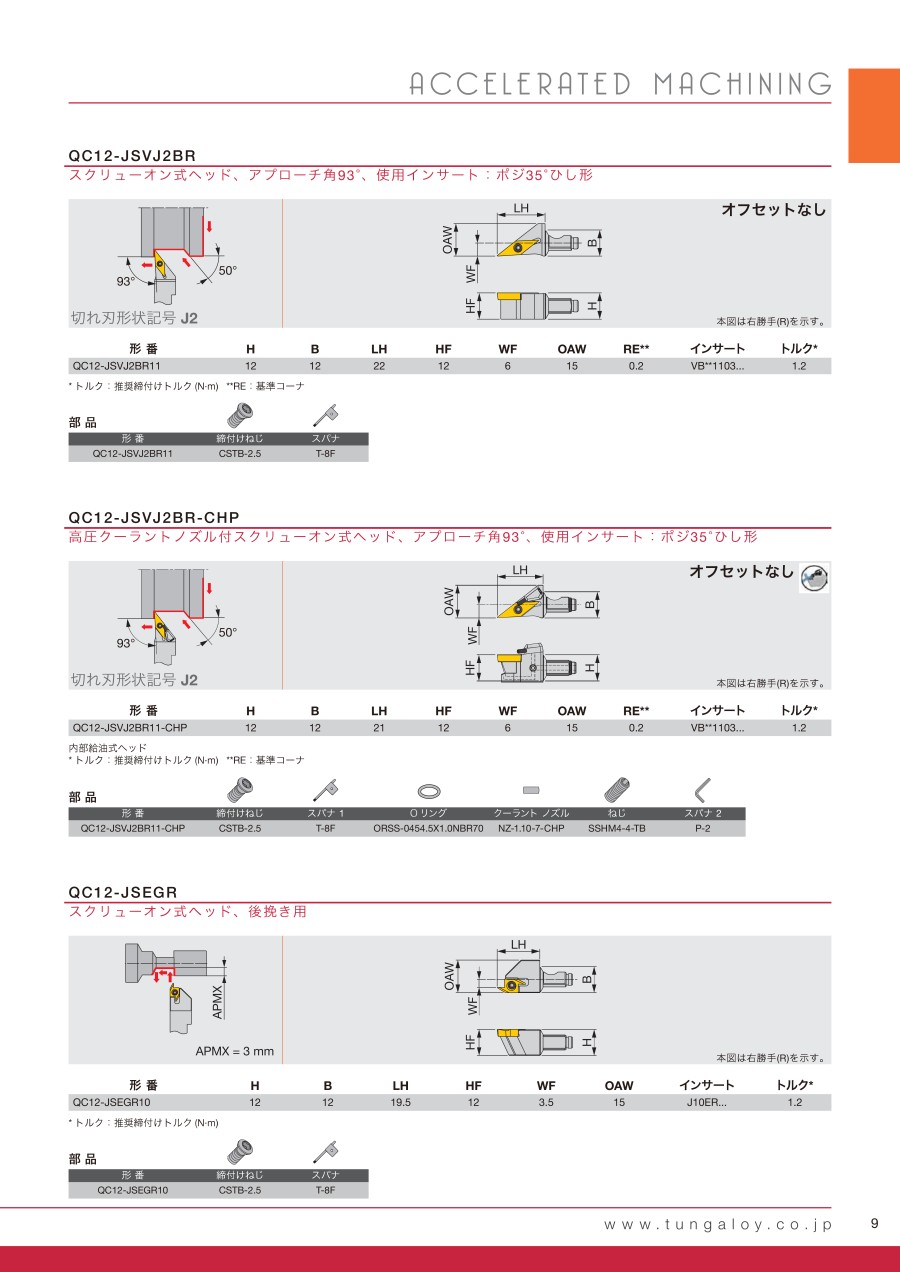

外形図

スクリューオン式ヘッド、後挽き用 外形図1

本図は右勝手（R）を示す。

選定サポート情報

部品

スクリューオン式ヘッド、後挽き用 選定サポート情報

型番リスト

表示件数
  • 1
    • 型番
    QC12-JSEGR10
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,427円
    ( 12,570円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    抜群の工具操作性と加工精度を実現したヘッド交換式工具。
    【特長】
    ・ヘッドサイズの統一化
    ・優れた繰り返し位置精度
    ・ヘッド交換式工具は高剛性なカップリング形状により、一体式工具と同等の安定した加工が可能です
    ・機械にあったシャンク長さを選択可能
    ・独自のカップリング形状
    ・ヘッド交換式工具によりインサート交換および段取替えの作業効率を大幅に改善！

    ご注意

    • ホルダ本体には、チップは付属しておりません。
