NTツール

CT・A タイトロックミーリングチャック BT BT40

カタログ |

通常単価(税別): 37,416円～38,526円

税込単価: 41,158円～42,379円

締め付け完了時にカチッと音の鳴る細身設計ミーリングチャックです。【特長】・タイ...

主軸・シャンク形状
BT
主軸・シャンク種類
BT
主軸・シャンク番号
40
最小把握径 (mm)
20.0以上
クーラント等供給方式
センタースルー
CADデータ有無
2D

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

細身設計のミーリングチャック

締め付け完了時にカチッと音が鳴るタイプ。

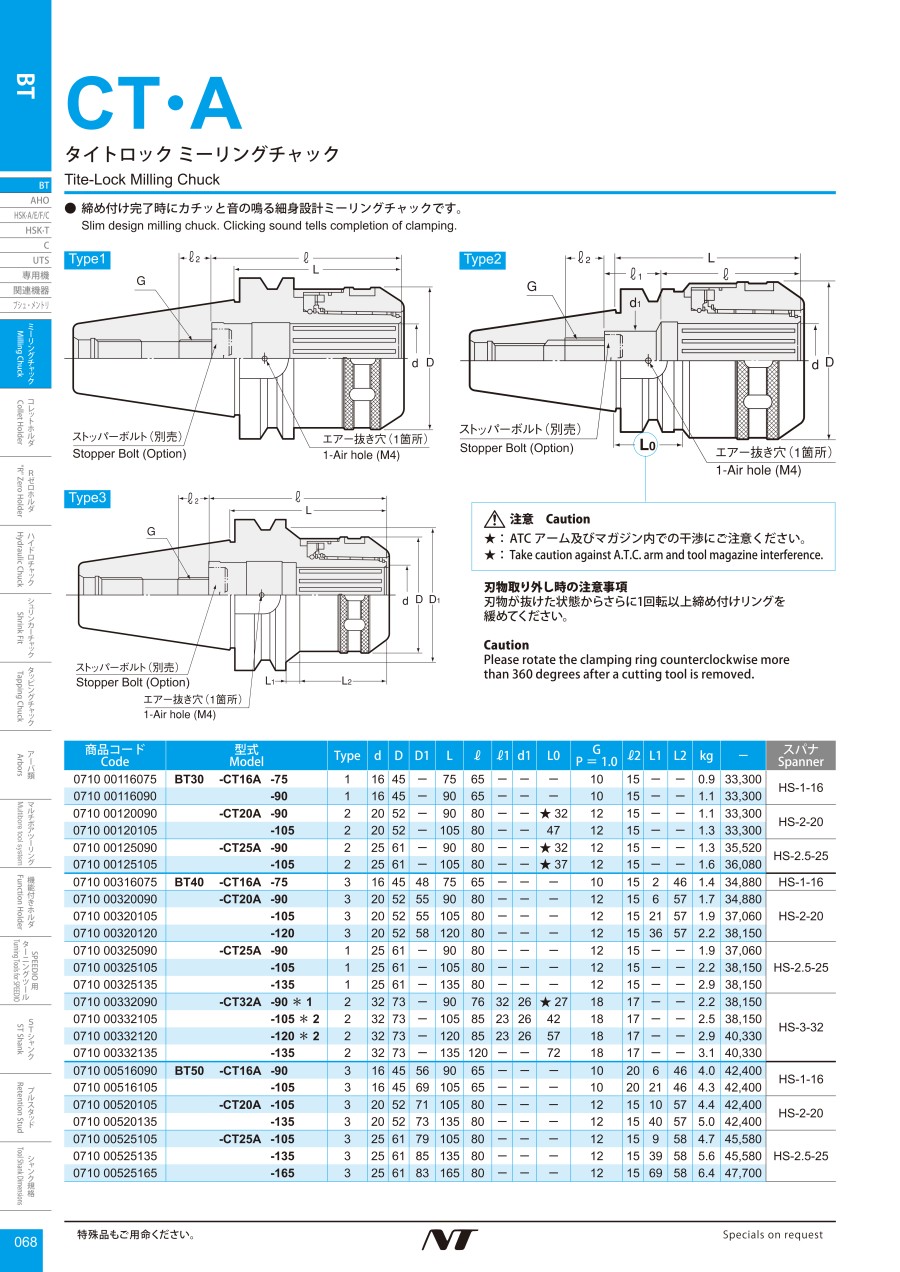

CT・AタイトロックミーリングチャックBTの外形図と寸法

CT・AタイトロックミーリングチャックBTの寸法図
Type1

Type2

Type3

型式	Type	d	D	D1	L	l	l1	d1	L0	G P=1.0	l2	L1	L2	kg	スパナ
BT30-CT16A-75	1	16	45	-	75	65	-	-	-	10	15	-	-	0.9	HS-1-16
BT30-CT16A-90	1	16	45	-	90	65	-	-	-	10	15	-	-	1.1	HS-1-16
BT30-CT20A-90	2	20	52	-	90	80	-	-	★32	12	15	-	-	1.1	HS-2-20
BT30-CT20A-105	2	20	52	-	105	80	-	-	47	12	15	-	-	1.3	HS-2-20
BT30-CT25A-90	2	25	61	-	90	80	-	-	★32	12	15	-	-	1.3	HS-2.5-25
BT30-CT25A-105	2	25	61	-	105	80	-	-	★37	12	15	-	-	1.6	HS-2.5-25
BT40-CT16A-75	3	16	45	48	75	65	-	-	-	10	15	2	46	1.4	HS-1-16
BT40-CT20A-90	3	20	52	55	90	80	-	-	-	12	15	6	57	1.7	HS-2-20
BT40-CT20A-105	3	20	52	55	105	80	-	-	-	12	15	21	57	1.9
BT40-CT20A-120	3	20	52	58	120	80	-	-	-	12	15	36	57	2.2
BT40-CT25A-90	1	25	61	-	90	80	-	-	-	12	15	-	-	1.9	HS-2.5-25
BT40-CT25A-105	1	25	61	-	105	80	-	-	-	12	15	-	-	2.2
BT40-CT25A-135	1	25	61	-	135	80	-	-	-	12	15	-	-	2.9
BT40-CT32A-90	2	32	73	-	90	76	32	26	★27	18	17	-	-	2.2	HS-3-32
BT40-CT32A-105	2	32	73	-	105	85	23	26	42	18	17	-	-	2.5
BT40-CT32A-120	2	32	73	-	120	85	23	26	57	18	17	-	-	2.9
BT40-CT32A-135	2	32	73	-	135	120	-	-	72	18	17	-	-	3.1
BT50-CT16A-90	3	16	45	56	90	65	-	-	-	10	20	6	46	4.0	HS-1-16
BT50-CT16A-105	3	16	45	69	105	65	-	-	-	10	20	21	46	4.3	HS-1-16
BT50-CT20A-105	3	20	52	71	105	80	-	-	-	12	15	10	57	4.4	HS-2-20
BT50-CT20A-135	3	20	52	73	135	80	-	-	-	12	15	40	57	5.0	HS-2-20
BT50-CT25A-105	3	25	61	79	105	80	-	-	-	12	15	9	58	4.7	HS-2.5-25
BT50-CT25A-135	3	25	61	85	135	80	-	-	-	12	15	39	58	5.6
BT50-CT25A-165	3	25	61	83	165	80	-	-	-	12	15	69	58	6.4

LO＝★：ATCアーム及びマガジン内での干渉にご注意ください。

型式	Type	d	D	D1	L	l	l1	d1	L0	G P=1.0	l2	L1	L2	kg	スパナ
BT50-CT32A-105	3	32	73	75	105	120	-	-	-	18	20	2	65	4.8	HS-3-32
BT50-CT32A-120	3	32	73	85	120	120	-	-	-	18	20	17	65	5.4
BT50-CT32A-135	3	32	73	84	135	120	-	-	-	18	20	32	65	5.9
BT50-CT32A-150	3	32	73	89	150	120	-	-	-	18	20	47	65	6.5
BT50-CT32A-165	3	32	73	88	165	120	-	-	-	18	20	62	65	7.0
BT50-CT42A-105	1	42	88	-	105	120	-	-	-	18	20	-	-	5.2	HS-4-42
BT50-CT42A-120	1	42	88	-	120	120	-	-	-	18	20	-	-	5.8
BT50-CT42A-135	1	42	88	-	135	120	-	-	-	18	20	-	-	6.5
BT50-CT42A-150	1	42	88	-	150	120	-	-	-	18	20	-	-	7.1
BT50-CT42A-165	1	42	88	-	165	120	-	-	-	18	20	-	-	7.8

この商品の使用上の注意

1.刃物が抜けた状態からさらに1回転以上締め付けリングを緩めてください。
2.センタースルークーラント供給時は、M4×5（S）ボルト1本でエアー抜き穴をふさいで下さい。
3.専用スパナは付いていません。
4.h7公差の刃具シャンクをご使用下さい。

型番リスト

表示件数

型番

BT40-CT25A-90

BT40-CT32A-105

把握径

(mm)

ホルダ長さ

(mm)

重量

(g)

使用スパナ

Type

(mm)

ℓ

(mm)

Ｄ

(mm)

ℓ2

(mm)

G(P=1.0)

(mm)

最小発注数量

25	90	1900	HS-2.5-25	1	-	-	-	-	80	61	15	12	-	1個
32	105	2500	HS-3-32	2	23	-	-	42	85	73	17	18	26	1個

通常単価(税別) (税込単価)	通常出荷日

37,416円 ( 41,158円 )	3日目
38,526円 ( 42,379円 )	3日目

詳細情報

基本情報

基本情報

締め付け完了時にカチッと音の鳴る細身設計ミーリングチャックです。
【特長】
・タイトアップリング内蔵により締めすぎ防止ができる。
・細身の設計でチャックの種類がストレートコレット。
・主軸種類がBT30番、BT40番、BT50番の3タイプの34種類のバリエーションより選択ができる。
【用途】
・荒引加工をする際に最適。
・マシニングセンタのドリルとして利用可能。

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
