大昭和精機

HSKシャンクフェイスミルアーバH型 Aタイプ

カタログ

通常単価(税別): 20,139円～53,503円

税込単価: 22,153円～58,853円

通常出荷日：5日目

【特長】・クーラント・エアーを刃先へ確実に供給する、刃先スルー対応カッタ用フェイスミルアーバ

クーラントパイプは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

大昭和精機

通常出荷日：5 日目～

よく一緒に見られています

大昭和精機

通常出荷日：3 日目～

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

防振機構の有無による減衰波形を比較

防振機構内蔵のスマートダンパーは瞬時にビビリを減衰。
これまで突き出しの長い加工でのビビリによって起こっていた「面粗さの低下」「加工寸法の不良」「刃具寿命の低下」をスマートダンパーが一挙に解決します。

ビビリ抑制のメカニズム

カウンターダンパーとフリクションダンパー両方の効果を持つ、特殊防振機構を内蔵。
特にフリクションダンパーの効果を高めるために、内部のウエイト形状に工夫を行い特許を出願。
これによりビビリを確実に減衰し、安定した加工を実現しました。

外形図

選定サポート情報

防振機構内蔵スマートダンパー

防振機構で、カッタ本来の加工能力を引き出します。

システムレイアウト図（HSK-100シャンクの場合）

1つのダンパーヘッド（BBT/HSKシャンク共通）で長さ違いのベーシックホルダがご使用いただけます。

型番リスト

表示件数

型番

主軸・シャンク番号

インロー径サイズ表記

インロー径

(mm)

ホルダ長さ

(mm)

インロー高さ

(mm)

キー幅

(mm)

キー高さ

(mm)

締付ボルト用ネジサイズ

最小フランジ径

CADデータ有無

(2Ｄ/3Ｄ)

φD1

(mm)

ドライブキーW

(mm)

質量

(g)

(mm)

外形図番号

最小発注数量

50	ミリ	22	60	18	10	5	M10	36	-	47	22	10	18	800	5	2	1個
50	ミリ	22	90	18	10	5	M10	36	-	47	22	10	18	1200	5	2	1個
63	ミリ	16	45	16	8	5	M8	28	2D/3D	37	16	8	16	1000	5	1	1個
63	ミリ	22	60	18	10	5	M10	36	2D/3D	47	22	10	18	1300	5	1	1個
63	ミリ	22	90	18	10	5	M10	36	2D/3D	47	22	10	18	1700	5	1	1個
63	ミリ	22	150	18	10	5	M10	36	2D/3D	47	22	10	18	2500	5	1	1個
63	ミリ	22	60	18	10	5	M10	38	-	60	22	10	18	1400	5	2	1個
63	ミリ	22	90	18	10	5	M10	38	-	60	22	10	18	1800	5	2	1個
63	-	25.4	60	22	9.5	5	M12	46	2D/3D	70	25.4	9.5	22	1800	5	2	1個
63	-	25.4	90	22	9.5	5	M12	46	2D/3D	70	25.4	9.5	22	2500	5	2	1個
63	-	25.4	150	22	9.5	5	M12	46	2D/3D	70	25.4	9.5	22	4100	5	2	1個
63	ミリ	27	60	20	12	6	M12	46	2D/3D	60	27	12	20	1600	6	2	1個
63	ミリ	27	90	20	12	6	M12	46	2D/3D	60	27	12	20	2300	6	2	1個
63	-	31.75	90	30	12.7	7	M16	56	2D/3D	76	31.75	12.7	30	2700	7	2	1個
63	ミリ	32	60	22	14	7	M16	58	-	96	32	14	22	2000	7	2	1個
100	ミリ	22	105	18	10	5	M10	36	-	47	22	10	18	3400	5	1	1個
100	ミリ	22	150	18	10	5	M10	36	2D/3D	47	22	10	18	4000	5	1	1個
100	ミリ	22	200	18	10	5	M10	36	2D/3D	47	22	10	18	4700	5	1	1個
100	ミリ	22	250	18	10	5	M10	36	2D/3D	47	22	10	18	5400	5	1	1個
100	ミリ	22	105	18	10	5	M10	38	-	60	22	10	18	3900	5	1	1個
100	ミリ	22	150	18	10	5	M10	38	-	60	22	10	18	5400	5	1	1個
100	ミリ	22	200	18	10	5	M10	38	-	60	22	10	18	6100	5	1	1個
100	ミリ	22	250	18	10	5	M10	38	-	60	22	10	18	7200	5	1	1個
100	ミリ	27	150	20	12	6	M12	46	-	60	27	12	20	5000	6	1	1個
100	ミリ	40	75	26	16	8.5	M20(MBA-M20H)	80	-	100	40	16	26	4900	8.5	2	1個
100	ミリ	40	105	26	16	8.5	M20(MBA-M20H)	80	-	100	40	16	26	6800	8.5	2	1個

通常単価(税別) (税込単価)	通常出荷日

25,174円 ( 27,691円 )	5日目
26,829円 ( 29,512円 )	5日目
20,715円 ( 22,787円 )	5日目
20,139円 ( 22,153円 )	5日目
22,805円 ( 25,086円 )	5日目
27,534円 ( 30,287円 )	5日目
25,174円 ( 27,691円 )	5日目
26,829円 ( 29,512円 )	5日目
22,748円 ( 25,023円 )	5日目
22,748円 ( 25,023円 )	5日目
27,322円 ( 30,054円 )	5日目
22,748円 ( 25,023円 )	5日目
22,748円 ( 25,023円 )	5日目
27,534円 ( 30,287円 )	5日目
36,610円 ( 40,271円 )	5日目
36,610円 ( 40,271円 )	5日目
34,483円 ( 37,931円 )	5日目
38,115円 ( 41,927円 )	5日目
46,014円 ( 50,615円 )	5日目
36,610円 ( 40,271円 )	5日目
40,568円 ( 44,625円 )	5日目
47,088円 ( 51,797円 )	5日目
53,503円 ( 58,853円 )	5日目
42,069円 ( 46,276円 )	5日目
42,069円 ( 46,276円 )	5日目
44,630円 ( 49,093円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・クーラント・エアーを刃先へ確実に供給する、刃先スルー対応カッタ用フェイスミルアーバ

ご注意

クーラントパイプは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

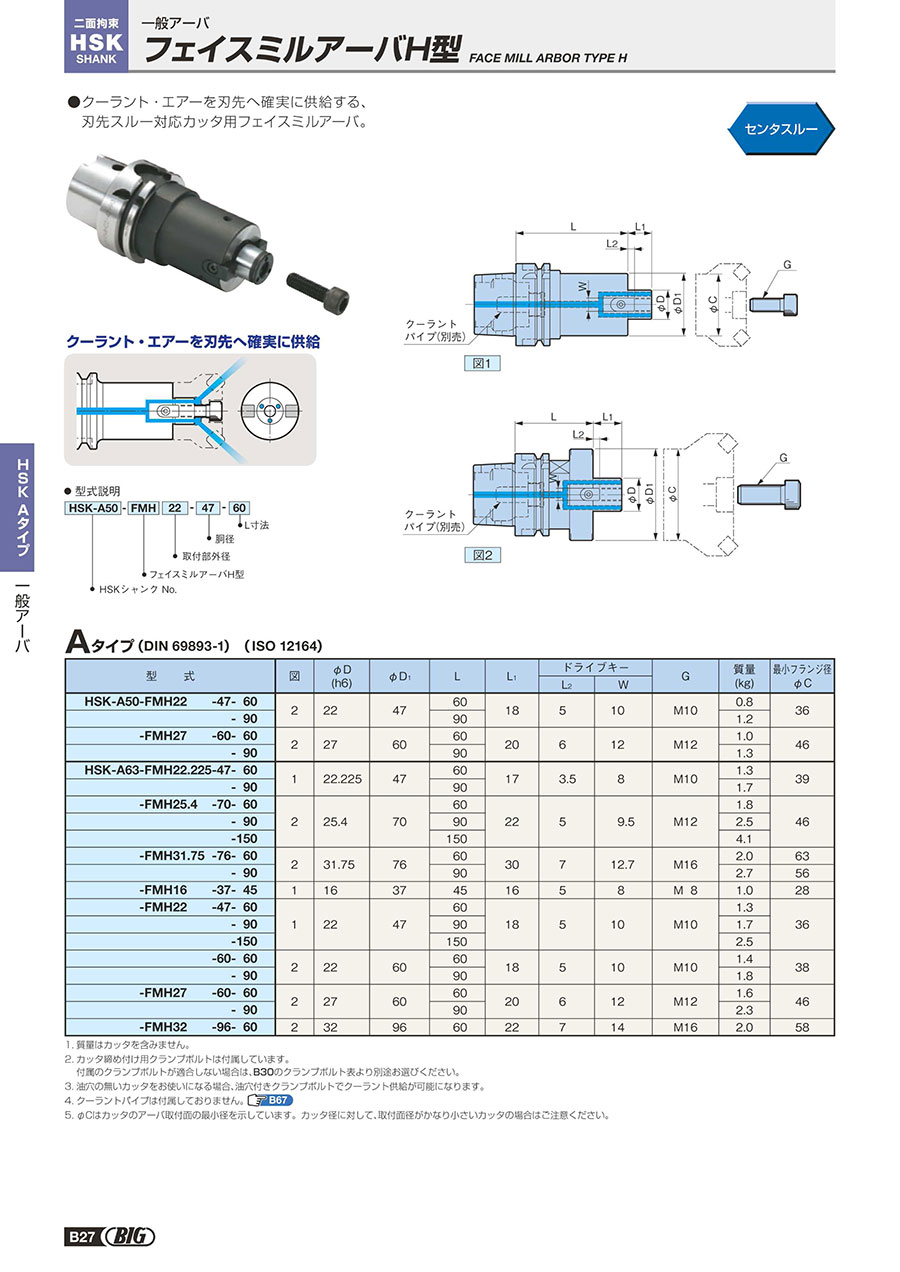

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
